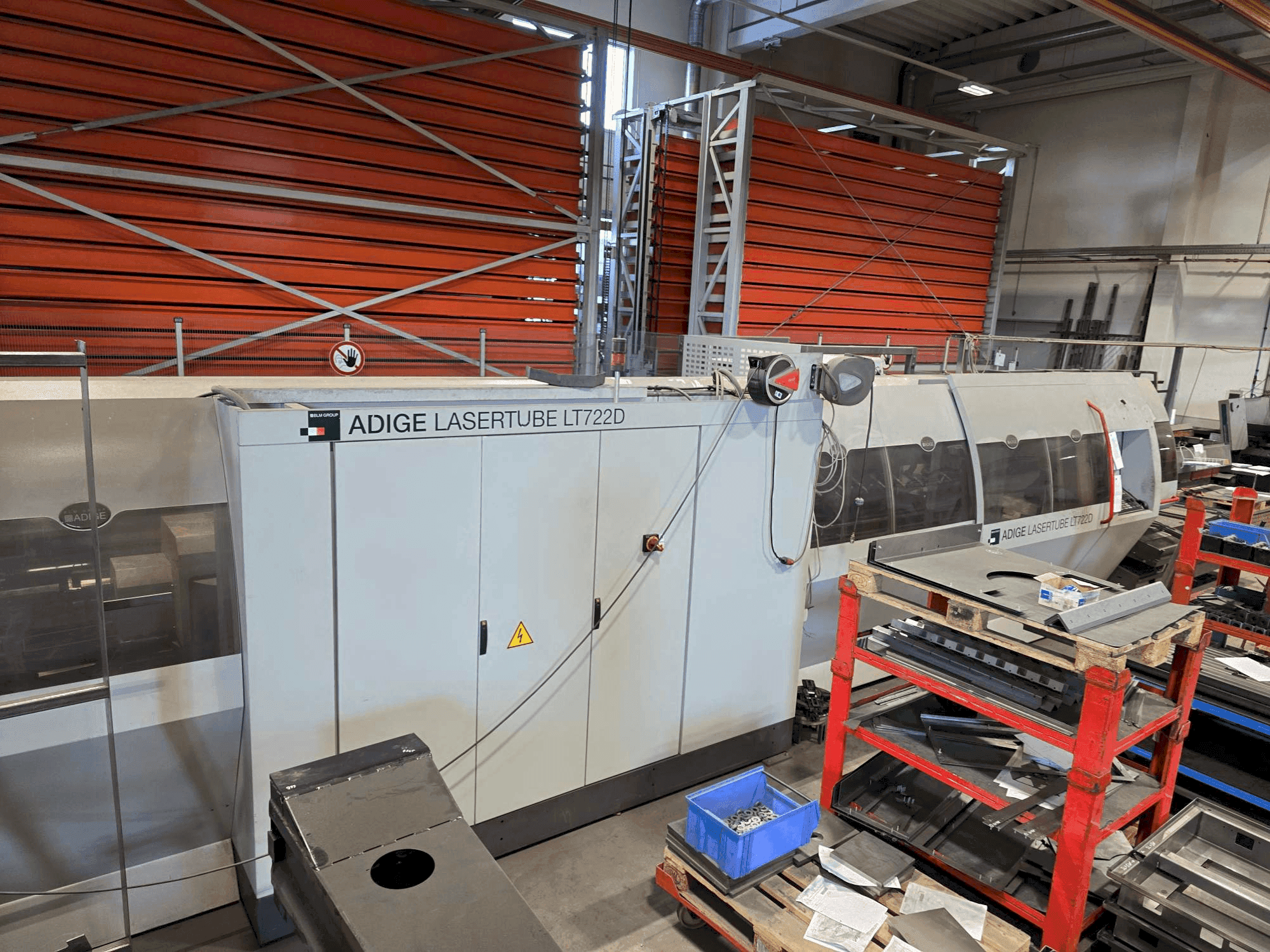

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Fonte laser de co2 semi-selada, arrefecida por difusão, rofin dc 025 compact. Potência nominal: 2500 w.

• Módulo principal do sistema de descarga automática com suporte controlado por 1 eixo cnc para o tubo a ser maquinado

• Descarga controlada por programa

• Módulo de extensão do sistema de descarga automática para comprimentos de peças até 4500 mm

• Seleção de peças boas à frente (lado do balcão) e atrás (lado do carregador)

• Seleção de peças cortadas e retalhos para uma cassete

• Adequado para o processamento de perfis abertos (planos, l, c, e perfis u)

• Dispositivos mecânicos específicos e modificações de processo para perfis abertos

• Adequado para o processamento de tubos de aço macio ou de aço inoxidável

• Dimensões do tubo redondo: Ø 12-140 mm

• Dimensões do tubo quadrado: 12 x 12 mm a 120 x 120 mm

• Dimensões do tubo retangular/oval plano: lado 10 mm até ao máximo de 140 mm

• Diferença lateral máxima para tubos rectangulares/ovais planos: 110 mm

• Envolvente da peça de trabalho: inscrita num círculo de Ø 170 mm

• Peso máximo do tubo: 15 kg/m; máximo total de 100 kg

• Caraterísticas do equipamento e do dispositivo de descarga

  • Equipamento para um carregador de feixes de 6,5 m para tubos com superfícies sensíveis: Revestimento de borracha das correntes para alimentação do material. Revestimento de plástico das peças de carga e de retenção dos tubos até à separação.

  • Módulo principal do dispositivo de descarga automática, com: 1-Suporte controlado por eixo CNC para o tubo/tubete a ser processado. Descarga controlada por programa.

  • Módulo de extensão do dispositivo de descarga automática para comprimentos parciais até 4.500 mm, com: Seleção das peças boas: Para a frente (lado da consola), de 250 mm a 4.500 mm. Para trás (lado do carregador) até 4.000 mm. Triagem das extremidades da colheita e dos restos de comprimento inferior a 250 mm para uma cassete.

  Especificações dos tubos

  • Tubos redondos: Diâmetro de $\text{12 mm}$ até $\text{140 mm}$.

  • Tubos quadrados: $\text{12 x 12 mm}$ até $\text{120 x 120 mm}$.

  • Tubos rectangulares/ovais planos: $\text{10 mm}$ de lado até ao máximo de $\text{140 mm}$ de lado. Diferença lateral máxima: $\text{110 mm}$. Deve poder ser inscrito num círculo com um diâmetro de $\text{170 mm}$.

  • Peso máximo do tubo/tubagem: $\text{15 kg/m}$ (100 kg total máximo).

Equipamento adicional

• Suporte universal da cabeça de corte PRECITEC AK-HP para controlo de distância sem contacto

• Sensor de distância capacitivo com peça de cerâmica reforçada

• Resistência à pressão até 25 bar

• Arrefecimento misto (água e ar seco) para o suporte da lente/área superior da lente

• Arrefecimento por ar seco da peça cerâmica e do bocal

• Carregador automático de feixes de tubos para comprimentos iniciais entre 3200 e 6500 mm

• Possibilidade de carregamento com uma ponte rolante

• Equipamento especial de carregamento por elevador para tubos quadrados, rectangulares e ovais planos

• Separação de tubos com estação de medição de comprimentos

• Equipamento para um carregador de feixes de 6500 mm para tubos com superfícies sensíveis

• Software de colocação Artube incluído
