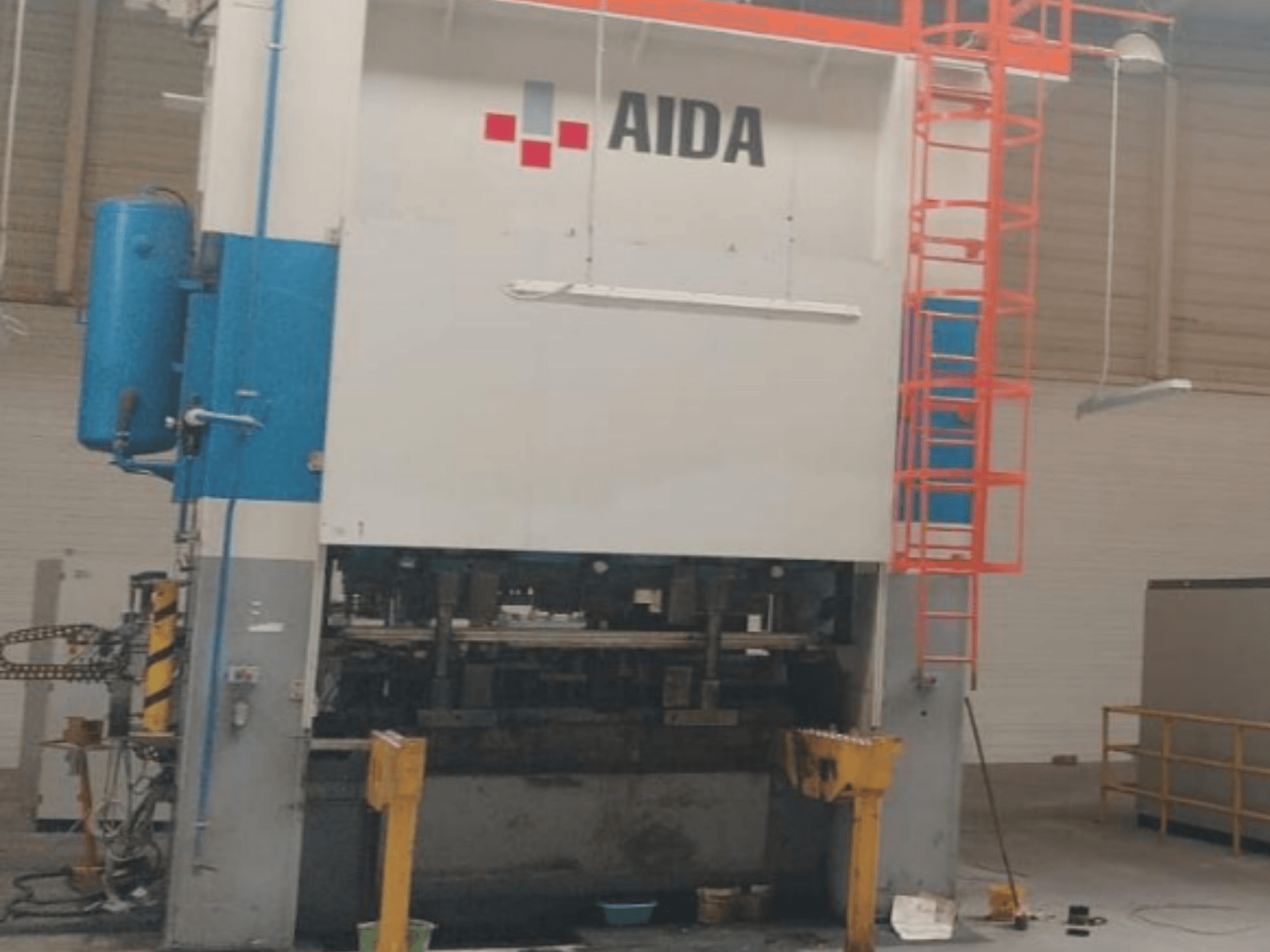

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Principais dados técnicos:

• Capacidade da prensa: 315 toneladas

• Força nominal de prensagem: 3.150 kN

• Ponto de capacidade nominal: 12,7 mm acima do PMS

• Posição normal de paragem do veio de manivelas: PMS

• Comprimento do curso: 250 mm

• Ajuste da corrediça: 160 mm

• Altura de fechamento: 700 mm

• Velocidade da corrediça: 15–40 cursos/min

• Velocidade máxima do volante: 628,5 rpm

• Engates máximos da embraiagem: 24/min

• Tempo de paragem: 0,386 s

• Distância de segurança: 618 mm

Matriz e área de trabalho:

• Dimensão máxima da matriz: 2.250 × 750 mm

• Peso máximo da matriz na corrediça: 10 200 kg

Estrutura da máquina:

• Conceção da estrutura: estrutura de montantes duplos (lateral reta)

• Sistema de acionamento: biela dupla (pitman duplo)

• Guia do carro: carro guiado

• Tipo de movimento: prensa mecânica de manivela

• Movimento da corrediça: movimento recíproco vertical

• Movimento do eixo principal: acionamento por manivela rotativa

• Ajuste do êmbolo/corredeira: motorizado

Sistema de amortecimento:

• Tipo: amortecedor de trefilagem integrado

• Força máxima do amortecedor: 3.450 daN a 0,6 MPa

Sistemas auxiliares:

• Cilindros de contrapeso: sim (força de contrapeso de 102 kN a 6 bar)

• Sistema de embraiagem e travagem: pneumático

• Sistema de lubrificação: lubrificação automática centralizada

• Sistema de segurança: integrado

• Proteção do operador: incluída

• Pronto para automação: sim

Destaques de desempenho e segurança:

• Estrutura de quadro duplo vertical de alta rigidez

• Transmissão de duplo pitman para melhorar o paralelismo da corrediça e a distribuição da carga

• Embreagem-freio pneumático para operação confiável e paragem rápida

• Sistemas integrados de segurança e proteção do operador

• Concebido para integração com sistemas automáticos de alimentação e transferência

Sistemas auxiliares:

• Cilindros de contrapeso: sim (força de contrapeso de 102 kN a 6 bar) (Incluídos)

• Sistema de embraiagem e travagem: pneumático (incluído)

• Sistema de lubrificação: lubrificação automática centralizada (incluída)

• Almofada de tração: integrada (Incluída)

• Sistema de segurança: integrado (Incluído)

• Proteção do operador: sim (Incluída)

• Pronto para automação: sim (Incluído)

• Outros equipamentos opcionais: Não incluídos
