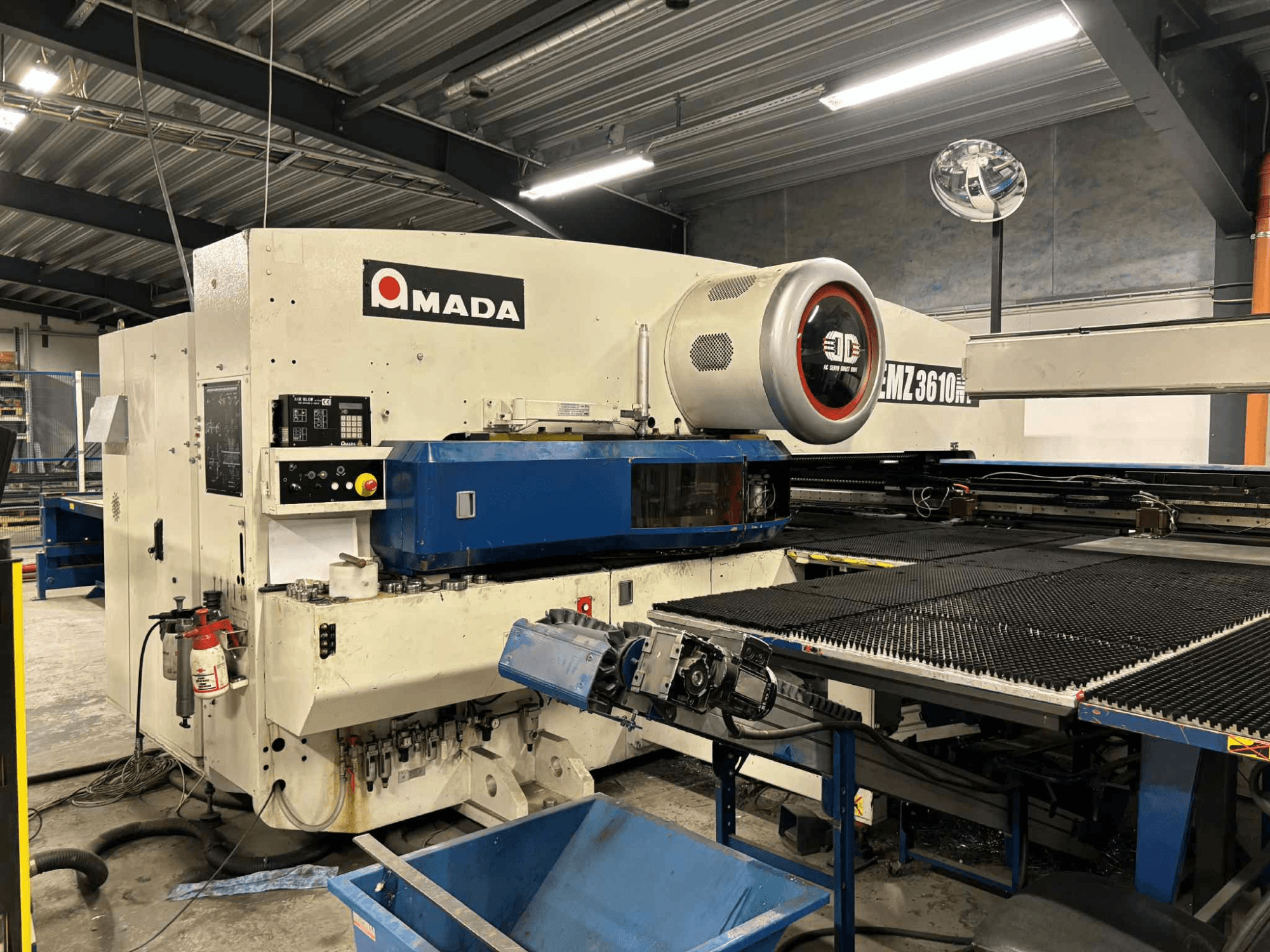

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Área de trabalho com reposicionamento: 5000 x 1525 mm

• Espessura máxima da chapa: 4,5 mm (aço macio)

• Avanço X/Y: 100 / 80 m/min (128 m/min simultâneos)

• Tolerância de posicionamento: +/- 0,1 mm

• Estações da torre Z: 45

• Estações AutoIndex: 4 (2 x B, 2 x C)

• Velocidade de avanço da torreta: 30 1/min

• Número máximo de acertos: 1000/min

• Estrutura da máquina: Estrutura em ponte

• Acionamento de perfuração: Acionamento duplo servoeléctrico

• Accionamentos (torre + mesa): Servomotores AC

• Pinças: Pneumático

• Ligação eléctrica: 400V / 50Hz

• Consumo elétrico: 1 kW - 7 kW

• Consumo de ar (máquina): 250 l/min

• Consumo de ar (Air Jet Vakuum): 250 l/min

Equipamento adicional

• Unidade de carregamento: Carregador L III 300

  • Tamanho da folha mín.: 1000 x 300 mm

  • Tamanho máximo da folha: 3000 x 1500 mm

  • Espessura do material: 0,5 - 8,0 mm

  • Peso máximo de carga: 300 kg

  • Altura máxima da pilha: 300 mm

  • Peso máximo da palete: 4000 kg (2x2000 kg)

  • Taxa de alimentação máxima (transversal): 70 m/min

  • Número de ventosas: 34 peças

  • Controlo de folha dupla: Sim, com detetor de espessura da folha

  • Consumo de ar: 510 l/min, 6 bar de pressão de entrada

  • Ligação eléctrica: 400V

• Unidade de descarga com removedor de peças: PR 3 UL 300 P

  • Tamanho da peça mín./máx.: 150 x 150 mm / 2500 x 1000 mm

  • Espessura da chapa: 0,5 - 3,0 mm (4 mm para EM-Serie)

  • Peso máximo da peça: 50 kg

  • Tamanho da mesa de armazenamento: 3400 x 1400 mm

  • Tamanho máximo da peça para pinças de descarga: 3000 x 1500 mm

  • Altura máxima da pilha da mesa de esqueleto: 450 mm

  • Peso máximo da mesa de esqueleto: 2000 kg

  • Altura máxima da pilha da mesa de armazenamento: 450 mm

  • Peso máximo da mesa de arrumação: 4000 kg

  • Taxa de alimentação máxima na direção X-/Y: 180 / 90 m/min

  • Consumo de ar: 1000 l/min, 6 bar de pressão de entrada

  • Ligação eléctrica: 400V
