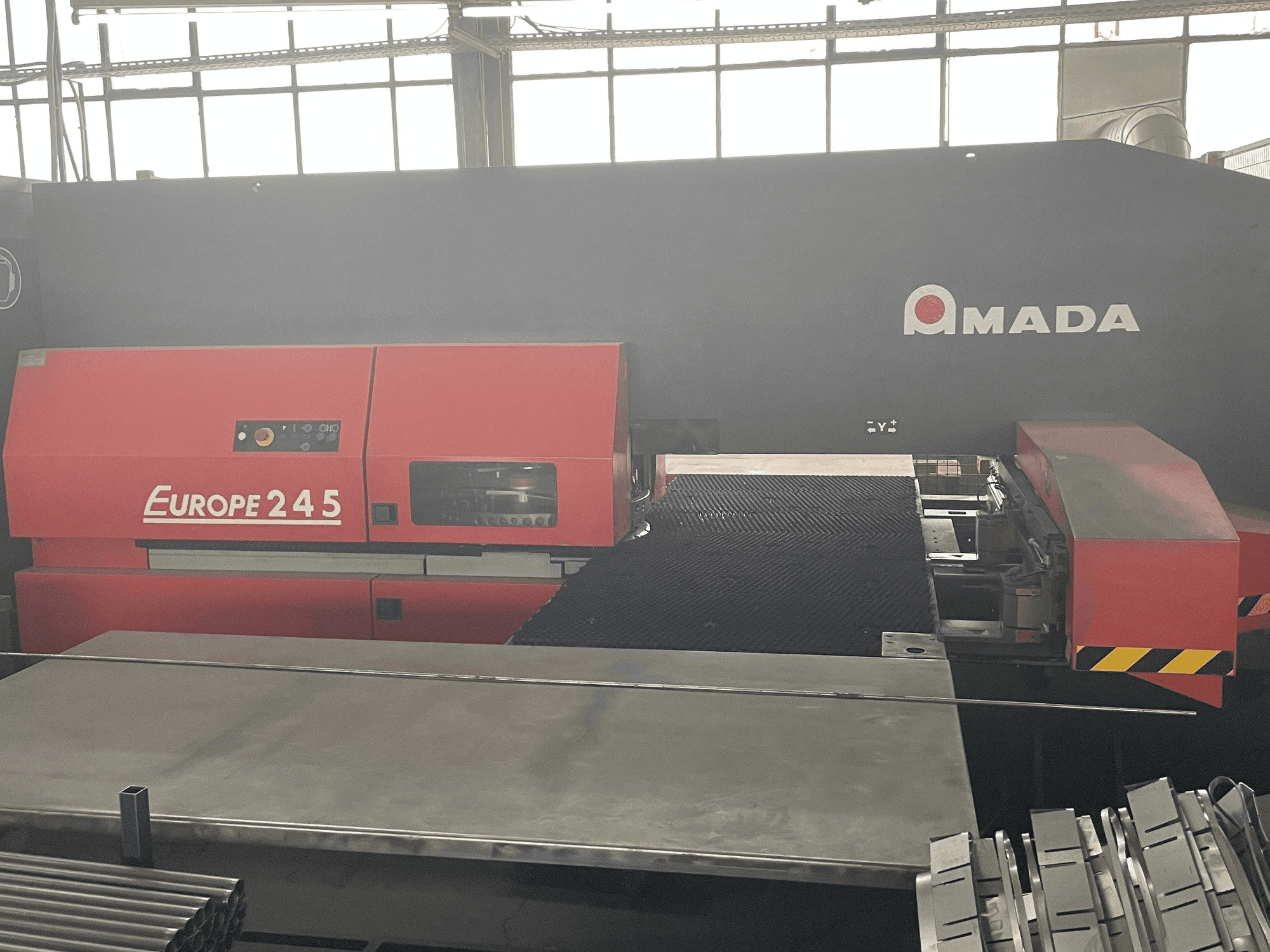

AMADA - Europe 245DE-PUN-AMA-2001-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Número de pinças pneumáticas : 2
• Número de eixos controlados simultaneamente: 3: x, y, c
• Velocidade da torre : 25 rpm
• Número de cursos por minuto, distância 25. 4 mm, curso do cilindro 6. 5 mm: 220 cursos/min.
• Curso de perfuração, distância 1 mm, curso do cilindro 6. 5 mm: 480 cursos/min.
• Tamanho mínimo do passo programável: 0,001 mm
• Número de estações de ferramentas: 27, 3 das quais são rotativas
• Diâmetro máx. Diâmetro da ferramenta: 88. 9 mm
• Estações de viragem: 2x1 1/4"; 1x2"
• Espessura máx. Espessura da chapa para a estação de torneamento : 3 mm, ponto de avanço inferior : 4 pontos programáveis mesa de trabalho : x=600, y=400 capacidade de memória : 64 (~63 programas) kb ecrã gráfico : 10,4" lcd tempo de paragem : 295 ms pressão de ar : 5 kg/cm2 (bar) volume de ar : 250 nl/mn volume de óleo : 160 l cortina de luz (3 feixes) : standard nos países europeus potência instalada : 27 kw dimensões da máquina : l=4460 mm, l=2750 mm, h=2130 mm

Benefícios técnicos da máquina

• Curso máximo: 1290 mm
• Distância mínima de separação: 1,3 m
• Com área de guarda: 70 m
• Máx. Formato de perfuração sem dispositivo de interceção e com cabeça 31 estações : 1020 x 1290 (y-10; y1010 t2xx; y-50; y970 t3xx)
• Máximo. Tamanho máximo da folha perfurada com dispositivo de interceção : 1020 x 2540 mm
• Máximo. Formato da folha perfurada com dispositivo de interceção + 1 volta (opcional) : 1500 x 2540 mm
• Máx. Espessura máxima da folha na mesa de escovas: 3 mm
• Peso máximo. Peso admissível sobre a mesa : 100 kg
• Precisão de perfuração: +-0. 1 mm
• Precisão de posicionamento: +-0. 07 mm
