AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

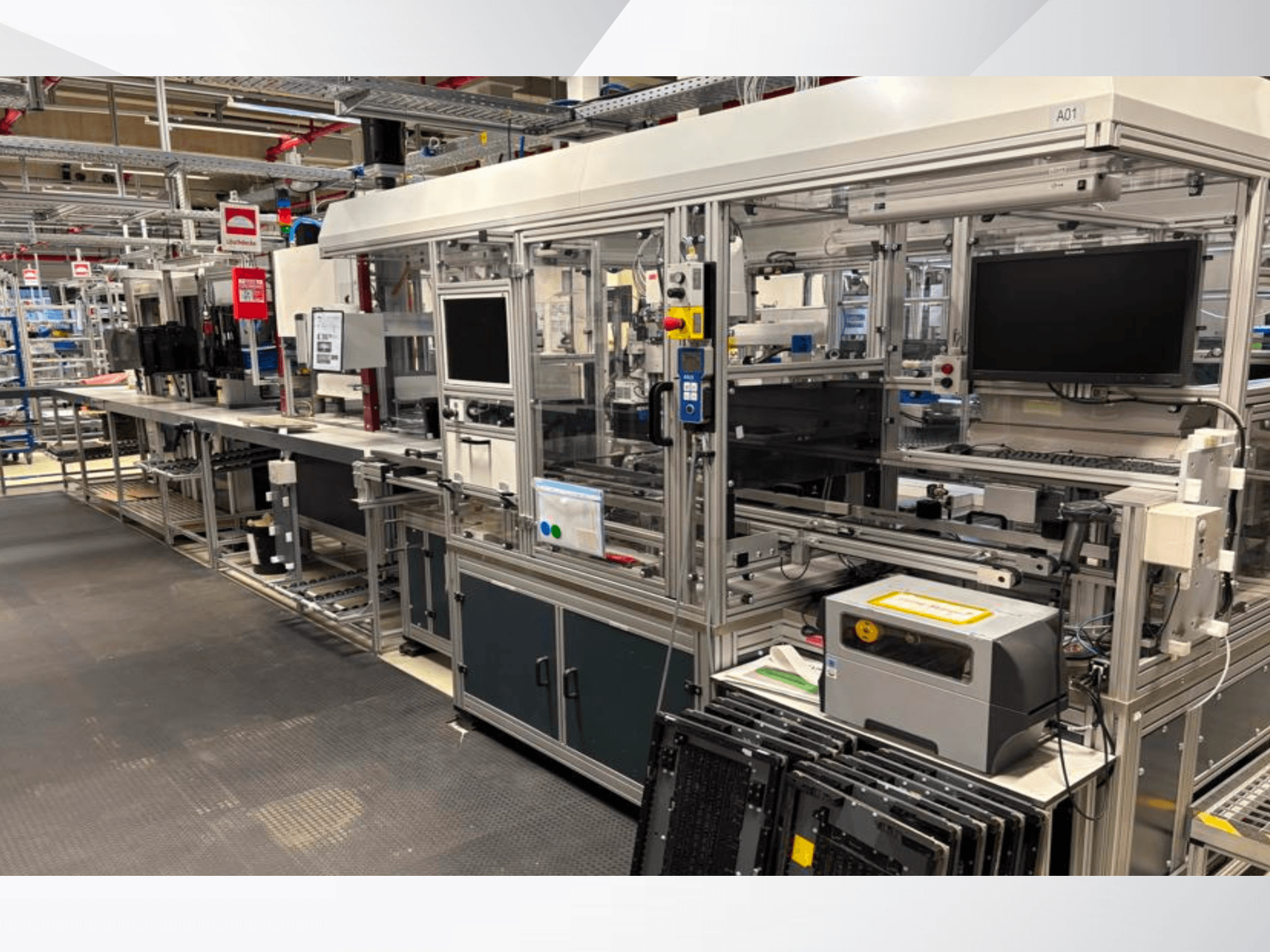

Estão disponíveis 40 unidades do sistema Jupiter (consideradas como um todo): a automação de soldadura inclui o sistema de controlo do portal XYZ, o controlo de soldadura, a monitorização da soldadura, o sistema de visão e a conectividade de dados. As unidades de refrigeração não estão incluídas.

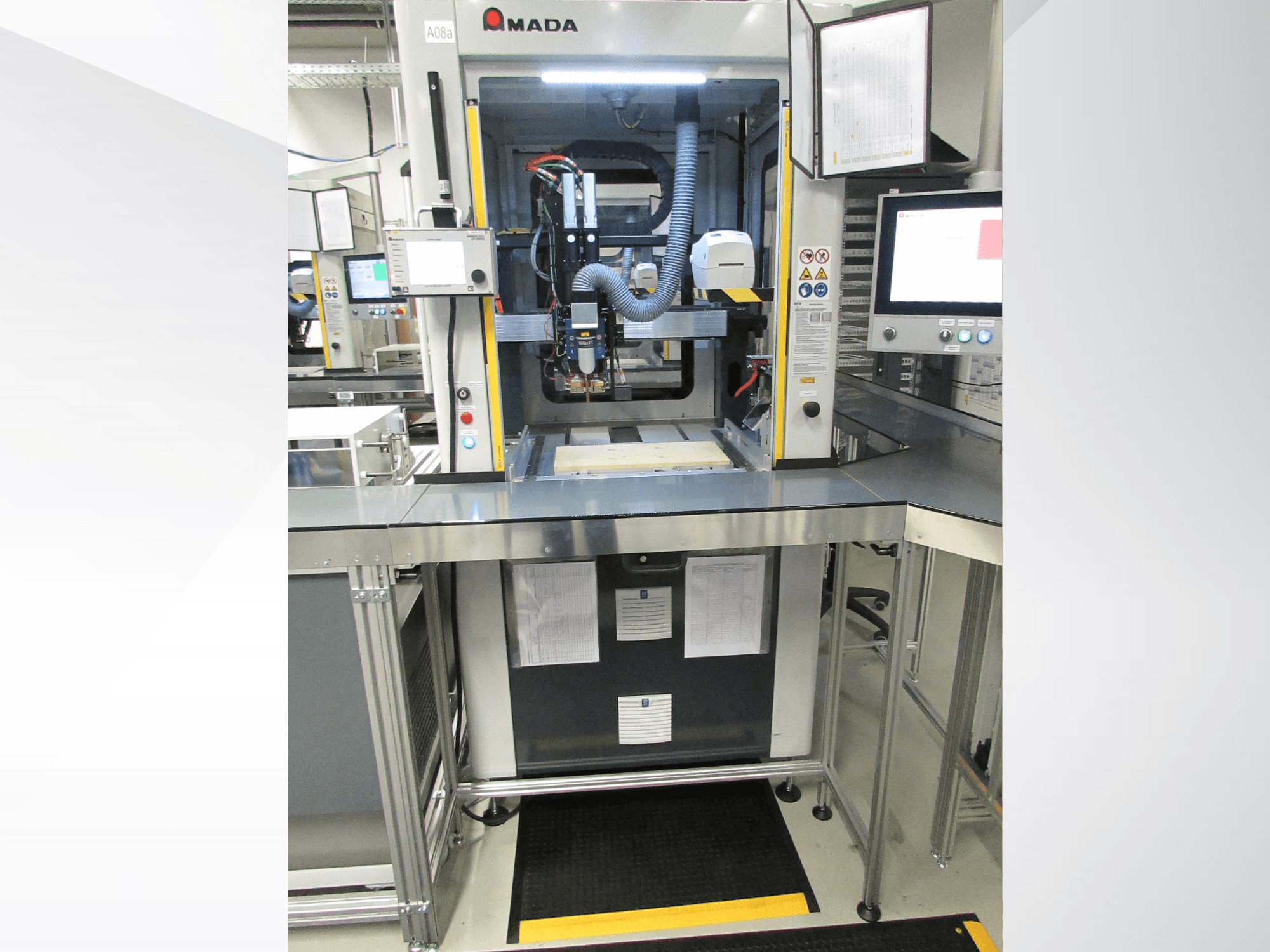

Soldador AMADA Jupiter Advanced Battery Pack (2021)

Geral

• Modelo: Soldadora Jupiter Advanced Battery Pack

• Condição: Muito boa / Bem conservada

• Dimensões da máquina: 1.200 × 1.200 × 2.300 mm

• Sistema controlado por PLC

• Controlador de soldadura ISQ / MNC

Tipo de máquina

• Sistema automatizado de soldadura por micro-resistência

• Sistema de soldadura de conjuntos de baterias / módulos de baterias

Tecnologia de soldadura

• Soldadura por micro-resistência

• Frequência: 10 kHz

Área de trabalho

• Área de trabalho: 624 × 550 mm

• Área de soldadura (máx.): 540 × 450 mm

• Área de visão (máx.): 540 × 450 mm

Desempenho

• Tempo do ciclo de soldadura: 1,8 s (de ponto de soldadura a ponto de soldadura)

• Tempo de inspeção visual: 1,2 s (ponto de visão a ponto de visão)

• Horas de funcionamento: intervalo de 5.000–40.000 h

Dados elétricos

• Alimentação: 400 VCA

• Fusível principal: 40 A

• Consumo de energia: 2 kVA

Pneumática

• Requisitos de ar comprimido: ar limpo e seco a 6 bar

Equipamento opcional, não incluído

• Sistema de carregamento do robô

• Sistema de visão

• Rastreabilidade da base de dados SQL

• Suportes de elétrodos

• Eletrodos de reserva

Sistema de carregamento robótico opcional

Geral

• Aplicação: Carregamento/descarregamento automático de conjuntos de baterias

• Integração: Sistema de soldadura AMADA Jupiter

• Máquina de carregamento robótico 25

Equipamento

• Manuseamento automático de peças

• Inspeção visual integrada

• Processo de soldadura integrado

Opcional: 3x ASIC Robotics Steckautomat V (2022), preço sob consulta

Geral

• Fabricante: ASIC Robotics AG

Aplicação

• Inserção/montagem automática de células de bateria

• Adequado para células 18650

• Adequado para células 21700

Tipos de suportes de células compatíveis

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Desempenho

• 1 × 4 células simultaneamente: aprox. 1,0 seg./célula

• 2 × 2 células simultaneamente: aprox. 1,0 s/célula

• 4 × 1 célula: aprox. 1,3 s/célula

• Eficiência técnica: 95%

Dados elétricos

• Tensão: 3 × 400 / 230 VCA

• Frequência: 50 Hz

• Proteção por fusível: 25 A

• Cabo de alimentação: 6 mm²

Pneumática

• Pressão de funcionamento: 6–10 bar

• Ligação de ar: ligação de ficha Ø14

• Qualidade do ar: Seco e isento de óleo

Dimensões

• Altura da máquina ASIC Roboter, incl. Torre de sinalização: 2.720 mm

Peso

• Aprox. 2.100 kg

Condições ambientais

• Temperatura ambiente: +5 °C a +40 °C

• Humidade relativa: 45–85% sem condensação

Emissão de ruído

• Nível médio de ruído: 75 dB(A)
