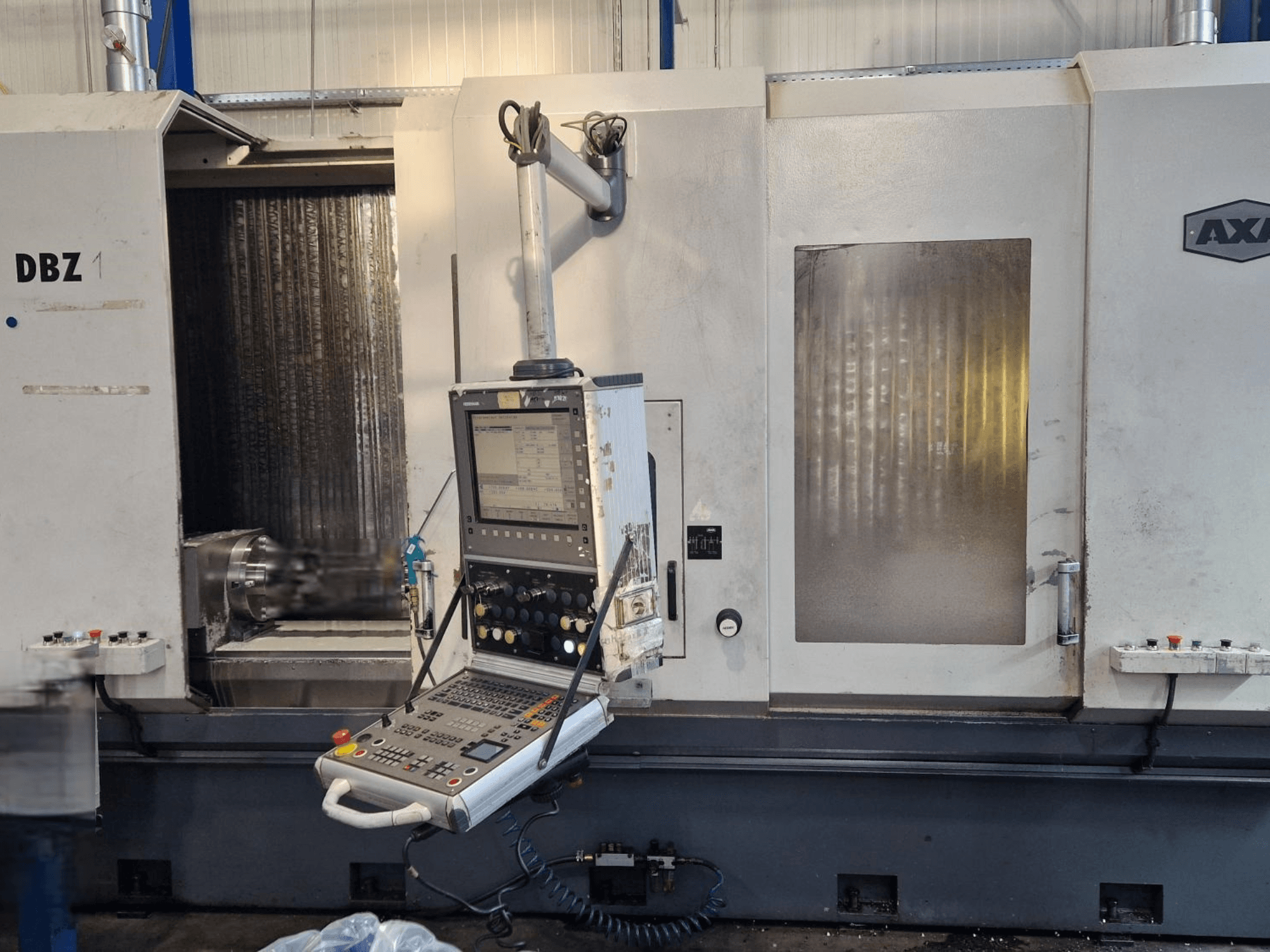

AXA - DBZAT-MIL-AXA-2010-00001

• Horas de funcionamento do fuso: 36 604 h (verificadas através de imagem)

• Horas de funcionamento: 40 049,8 h

• Horas com a máquina ligada: 81 189 h

• Amplitude de deslocamento do eixo X: 2 × 750 mm (funcionamento em pêndulo)

• Amplitude de deslocamento do eixo Y: 500 mm

• Amplitude de deslocamento do eixo Z: 600 mm

• Superfície de fixação / dimensões da mesa: 1 350 x 500 mm à direita e à esquerda (2x)

• Carga máxima da mesa: 800 kg/m²

• Tipo de fuso: Motor de eixo oco, arrefecido a água

• Intervalo de velocidade do fuso: 30 - 8 000 rpm (máx. 10 000 rpm indicado / Nmax 12 000 rpm)

• Potência do fuso (40% ED): 30,0 kW

• Potência do fuso (100 % de ciclo de trabalho): 20,0 kW

• Binário do fuso (40% de duração de funcionamento): 143,2 Nm

• Binário do fuso (100 % ED): 95,5 Nm

• Porta-ferramentas: SK 40

• Capacidade do trocador de ferramentas: 22 posições (tipo placa/disco)

• - Diâmetro máximo da ferramenta: 85 mm (135 mm com espaços adjacentes livres)

  - Comprimento máximo da ferramenta: 400 mm

  - Peso máximo da ferramenta: 8 kg (com L = 400 mm) / 5,5 kg (com L = 200 mm)

  - Avanço rápido no eixo X: 25 m/min

  - Avanço rápido no eixo Y: 25 m/min

  - Avanço rápido no eixo Z: 20 m/min

  - Tensão de ligação elétrica: 3x 400 V / 230 V / N / PE, 50 Hz

  - Carga conectada: 55 kVA

  - Fusível de segurança: máx. 100 A

  - Tensão de controlo: 24 V

• Dimensões totais: 4500 × 2250 × 2700 mm

• Trocador de ferramentas: Trocador de ferramentas do tipo placa

• Conceção/configuração: Coluna móvel; Áreas de trabalho à esquerda/direita (maquinagem pendular)

• Segurança/invólucro: Porta de manutenção

Equipamento adicional

• Mesa rotativa NC RTA 200 com contra-rolamento hidráulico (4.º eixo)

• Sistema de fixação: Sistema hidráulico para as áreas de trabalho direita/esquerda, incluindo junta rotativa para o 4.º eixo

• Alimentação interna de líquido de arrefecimento (IKZ)

• Transportador de aparas

• Sistema de emulsão (líquido de arrefecimento)

• Unidade de refrigeração (chiller)

• Um 4.º eixo está montado num dos lados de fixação. Está incluído no fornecimento.
