BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

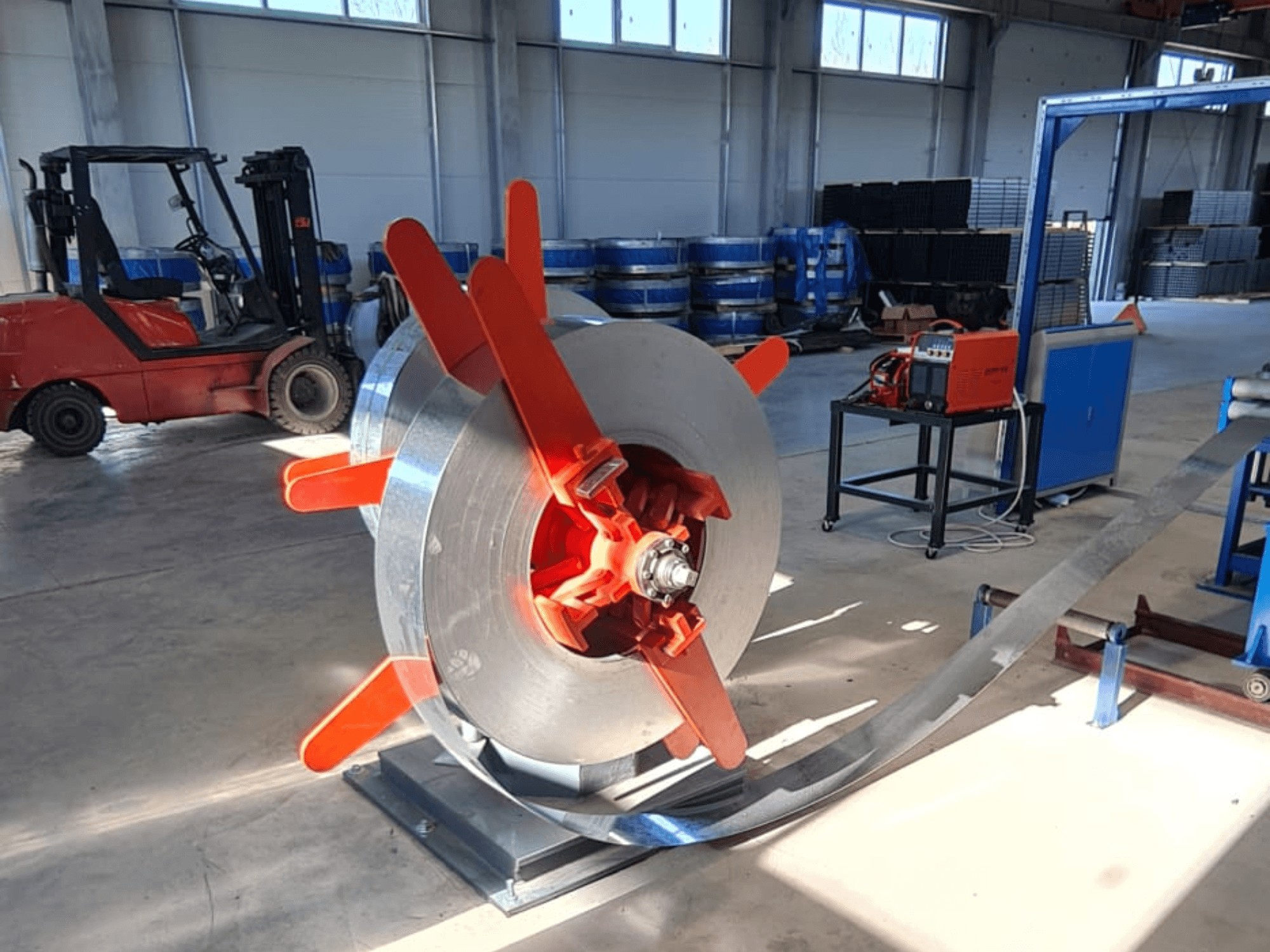

• Desbobinador de estação dupla

  • Função: Desenrola passivamente a bobina

  • Construção: Dupla estação com rotação de 180°; expansão manual

  • Vantagens: Carregamento rápido, operação simples

• Máquina hidráulica de corte e soldadura de topo

  • Função: Corta as extremidades da tira frontal/traseira, centra e solda novamente

  • Construção: Tesoura hidráulica manual com lança; rolos de pressão dianteiros/traseiros; rolos de centragem dianteiros/traseiros; dispositivo de soldadura

  • Método de corte: Tesoura hidráulica

  • Método de prensagem: Prensa de dois cilindros

  • Método de soldadura: Soldadura manual

• Acumulador de bobinas

  • Função: Assegura a produção contínua durante a mudança de fita

  • Construção: Tipo de estrutura com quadros móveis e fixos (incluindo dispositivo de alimentação)

  • Velocidade de alimentação: máx. 120 m/min

  • Velocidade de armazenamento: máx. 200 m/min

  • Comprimento da tira armazenada: 200-400 m

  • Motor do rolo de aperto: AC 11 kW

• Máquina de moldagem e calibragem

  • Altura de trabalho: +850 mm

  • Potência de acionamento principal: Motor AC/DC 160 kW, 1000-2000 rpm; redutor: engrenagem endurecida; caixa de velocidades: engrenagem cónica em espiral

  • Entrada/formação: Máquina de endireitar passiva de 5 rolos; rolos verticais para alimentação de tiras; formação através de 7 suportes de rolos horizontais + 8 verticais

  • Guiamento/prensagem/descarregamento/arrefecimento/calibração: 6 suportes de rolos horizontais + 5 verticais; 1 suporte de calibração redondo

  • Suporte de calibragem redondo: 1 dispositivo de alisamento; 2 lados com 8 rolos (4 por lado); rolos de Ø30 mm, 40Cr, temperados/temperados/endurecidos

  • Eixo de rolos horizontal: Ø60 mm, posição de apoio 55, material 40Cr; endurecimento superficial HRC 50-55

  • Eixo de rolos vertical: Ø40 mm, material 40Cr, temperado/temperado/endurecido

  • Rolamento deslizante: Aço forjado 45#

  • Tipo de suporte: Tipo pórtico; largura de abertura 120 mm; fixação horizontal do suporte ajustável através de parafuso sem-fim

  • Material dos suportes: Soldado, recozido durante o envelhecimento

  • Eixo do rolo de aperto: Ø50 mm, 2 rolos, regulação manual por parafuso

  • Eixo de guia: Ø40 mm

  • Faca de rebarbar: 2 pcs (1 em uso, 1 de reserva)

• Depósito de arrefecimento: Incluído

• Serra a frio (Tipo KK-5-50)

  • Função: Corta tubos no comprimento predefinido à velocidade da linha

  • Diâmetro do tubo: Redondo Ø16-63,5 mm (e quadrado/retangular correspondente)

  • Comprimento de corte: 1-6 m

  • Espessura do material: 0,6-2,5 mm

  • Motor da serra: 11 kW AC com inversor de frequência

  • Motor de alimentação: servo de 2,9 kW (Yaskawa)

  • Motor de acionamento: Servo de 11 kW (Yaskawa)

  • Modo de alimentação: Velocidade servo de várias fases

  • Velocidade seguinte: máx. 110 m/min

  • Fixação: Pneumático

  • Lâmina de serra: Ø400 mm

  • Redutor de serra: Modelo KK-80

  • Curso de serragem (comprimento da cremalheira): 3 m

Nota

• Os dados técnicos e as descrições foram transcritos da confirmação original da encomenda e têm um carácter meramente informativo, não sendo vinculativos.

Equipamento adicional

• Esteira transportadora, mesa e máquina de embalar

  • Função: Transferência automática de tubos do moinho para a mesa; embalagens em feixes hexagonais

  • Comprimento do trilho de rolos: 16 m

  • Acionamento: 1 motor YCT200-4A, 5,5 kW
