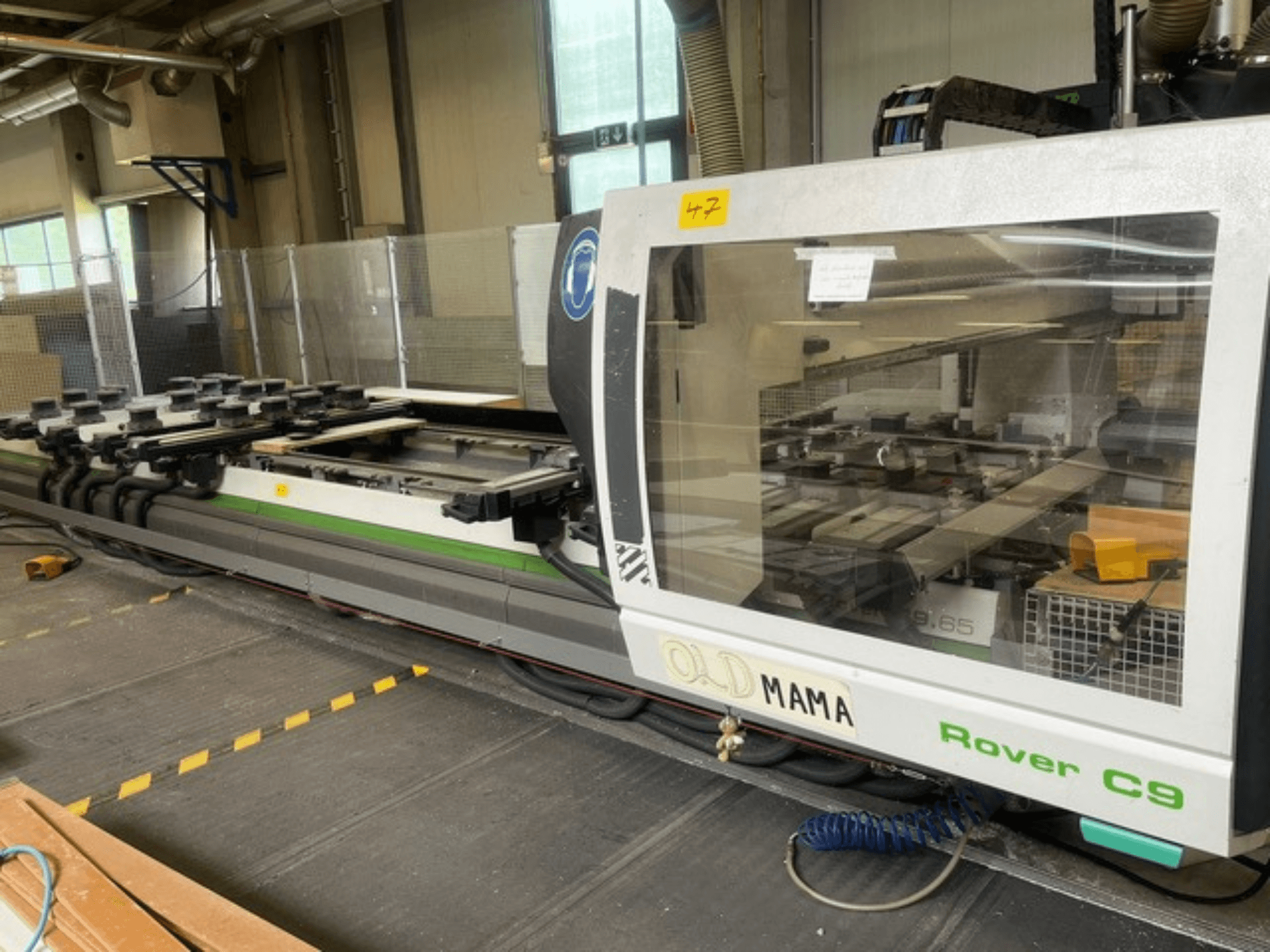

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Sistema de acionamento do eixo X: cremalheira e pinhão

• Sistema de acionamento do eixo Y: fuso de esferas

• Sistema de acionamento do eixo Z: fuso de esferas

• Sistema de guia: guias lineares com blocos de rolamentos de esferas recirculantes

• Motores: motores sem escovas com acionamento digital

• Formatos de programação: DXF e CID3

• Tipo de fuso principal: Unidade de maquinagem de 5 eixos interpoladores

• Potência do mandril S1: 8 kW a 12000 rpm

• Potência do mandril S6: 9 kW a 12000 rpm

• Velocidade máxima do fuso: 22000 rpm

• Interface da ferramenta: HSK F63

• Rotação do eixo C: 360° contínua

• Velocidade do eixo C: 13,5 rpm

• Rotação do eixo B: ±100° (posicionamento) / ±98° (interpolação)

• Velocidade do eixo B: 13,5 rpm

• Velocidade de avanço do eixo Z: 30 m/min

• Sistema de vácuo: vácuo multi-zona com ligações em ambos os lados

• Capacidade da bomba de vácuo: 250 m³/h (50 Hz) / 300 m³/h (60 Hz)

• Mesa de trabalho: Sistema ATS com suportes modulares

• Número de suportes de peças de trabalho: 10

• Número de suportes de módulos: 40

• Tamanho do módulo: 132 x 132 x H41,5 mm

• Tamanho do módulo de vácuo: 132 x 146 x H74 mm / 132 x 54 x H74 mm

• Altura total do módulo: 115,5 mm

• Sistema de fixação: vácuo e pneumático (Uniclamp opcional)

• Força de aperto Uniclamp: 220 kg a 7 bar

• Comprimento mínimo da peça de trabalho (Uniclamp): 140 mm

• Unidade de perfuração: BH 42 L

• Fusos de perfuração verticais: 29

• Fusos de perfuração horizontal: 6 (saída dupla)

• Diâmetro da serra de ranhurar: 120 mm

• Velocidade do fuso de perfuração: até 6000 rpm

• Trocador de ferramentas: tipo corrente

• Capacidade do trocador de ferramentas: 22 posições

• Espaçamento entre ferramentas: 180 mm

• Diâmetro máximo da ferramenta (carga total): 175 mm

• Diâmetro máximo da ferramenta (simples): 250 mm

• Comprimento máximo da ferramenta: 268 mm

• Peso máximo da ferramenta: 7,5 kg

• Peso total da ferramenta: 100 kg

• Trocador de ferramentas pick-up: 1 posição

• Peso máx. da ferramenta retirada: 8 kg

• Alimentação eléctrica: 380/400/415 V 50/60 Hz

• Inversor para fuso: até 14 kW

• Sistema de arrefecimento: unidade de arrefecimento líquido para fusos electrónicos (1600 W)

• Sistema de lubrificação: lubrificação centralizada automática

• Sistema de segurança: Em conformidade com a norma CE, com tapetes de segurança, protecções e paragens de emergência

• Remoção de aparas: transportador de aparas integrado

Em 2023, a máquina recebeu uma nova cabeça de fuso de 5 eixos HS552 A HD 0S2 + ES360 F63 9 kW
