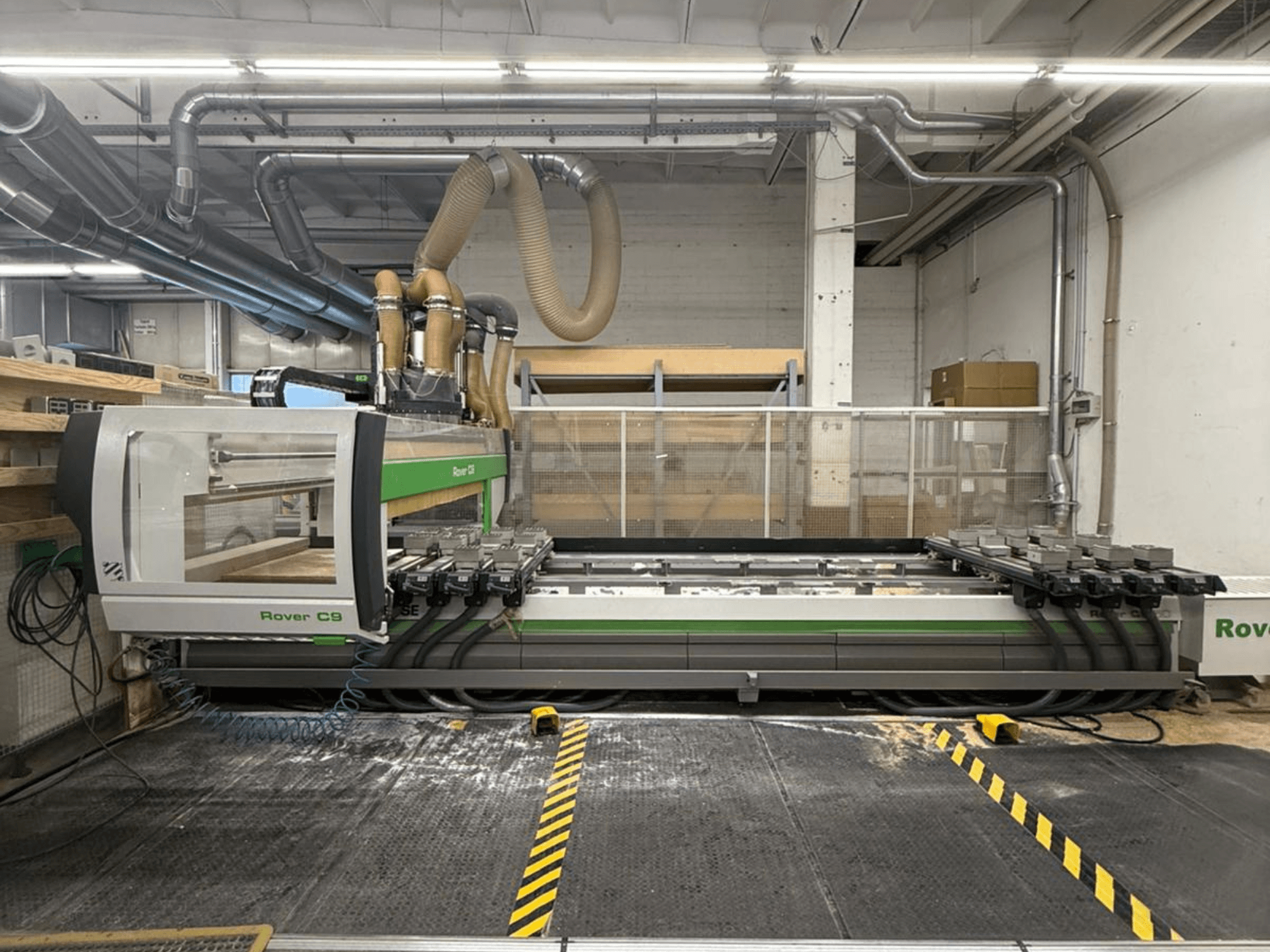

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Mesa de trabalho e sistema de fixação

• 8 suportes de placas ATS (L = 1525 mm) e 24 calhas deslizantes

• Posicionamento automático dos suportes de placas e dos trilhos deslizantes (EPS X-Y)

• Sistema de bloqueio pneumático, dividido em 2 áreas de trabalho no eixo X

• 8 batentes de referência traseiros, curso de 115 mm

• 8 batentes, curso de 140 mm, posicionados a 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 batentes, curso de 140 mm, posicionados a 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 batentes laterais, curso de 140 mm (2 à esquerda + 2 à direita), com sistema pneumático

• 4 batentes centrais amovíveis, curso de 140 mm (2 à esquerda + 2 à direita), com sistema pneumático

• Sensor para deteção de batentes abaixados

• Sistema pneumático para os suportes das barras de elevação

• 6 suportes de barras de elevação para facilitar o carregamento (módulos H = 74 mm)

Vácuo

• Sistema de vácuo para uma bomba de 250 m³/h

• Bomba de vácuo de palhetas rotativas de 250 m³/h para o sistema de vácuo padrão

Unidades de maquinagem e configuração

• Composição C3-A1:

  • Dispositivo para a montagem de defletores de aparas com sensores pneumáticos ou indutivos numa unidade de maquinagem de 5 eixos

  • Flange para montagem de unidades numa unidade de trabalho com 5 eixos de interpolação (unidades utilizáveis apenas quando o fuso elétrico estiver na posição vertical)

• Configuração C3-P2:

  • Corrediça Z adicional para unidades de trabalho traseiras, controlada por um eixo Z independente

  • 16 fusos de mandrilagem verticais e 4 horizontais na direção Y

  • Trocador de ferramentas em cadeia com 22 posições (distância entre eixos de 180 mm)

  • Pinça de ferro para defletor de aparas com sensor pneumático ou indutivo, posicionada no trocador de ferramentas em cadeia

  • Defletor de aparas RH com sensor indutivo para fuso elétrico padrão ou fuso elétrico de 5 eixos de 15 kW (requer dispositivo para o defletor de aparas; requer flange para a montagem das unidades quando se utiliza um fuso elétrico de 5 eixos; requer eixo C quando se utiliza um fuso elétrico padrão)

Sistemas

• Sistema de lubrificação automática

• Unidade de controlo com 5 eixos de interpolação

Informações adicionais

• Está disponível um fuso principal de 5 eixos recondicionado adicional

• 8 fusos de perfuração horizontais, 12 fusos de perfuração verticais e serra de ranhura fora de serviço

• Correia transportadora para remoção de aparas e resíduos (transportador de aparas)

• Unidade de arrefecimento por líquido para sistemas arrefecidos a líquido (pode arrefecer dois fusos elétricos ou um fuso elétrico mais uma cabeça de perfuração arrefecida a líquido)

Nota: Os dados técnicos e as descrições foram retirados da confirmação de encomenda original e têm caráter meramente informativo; não são vinculativos.
