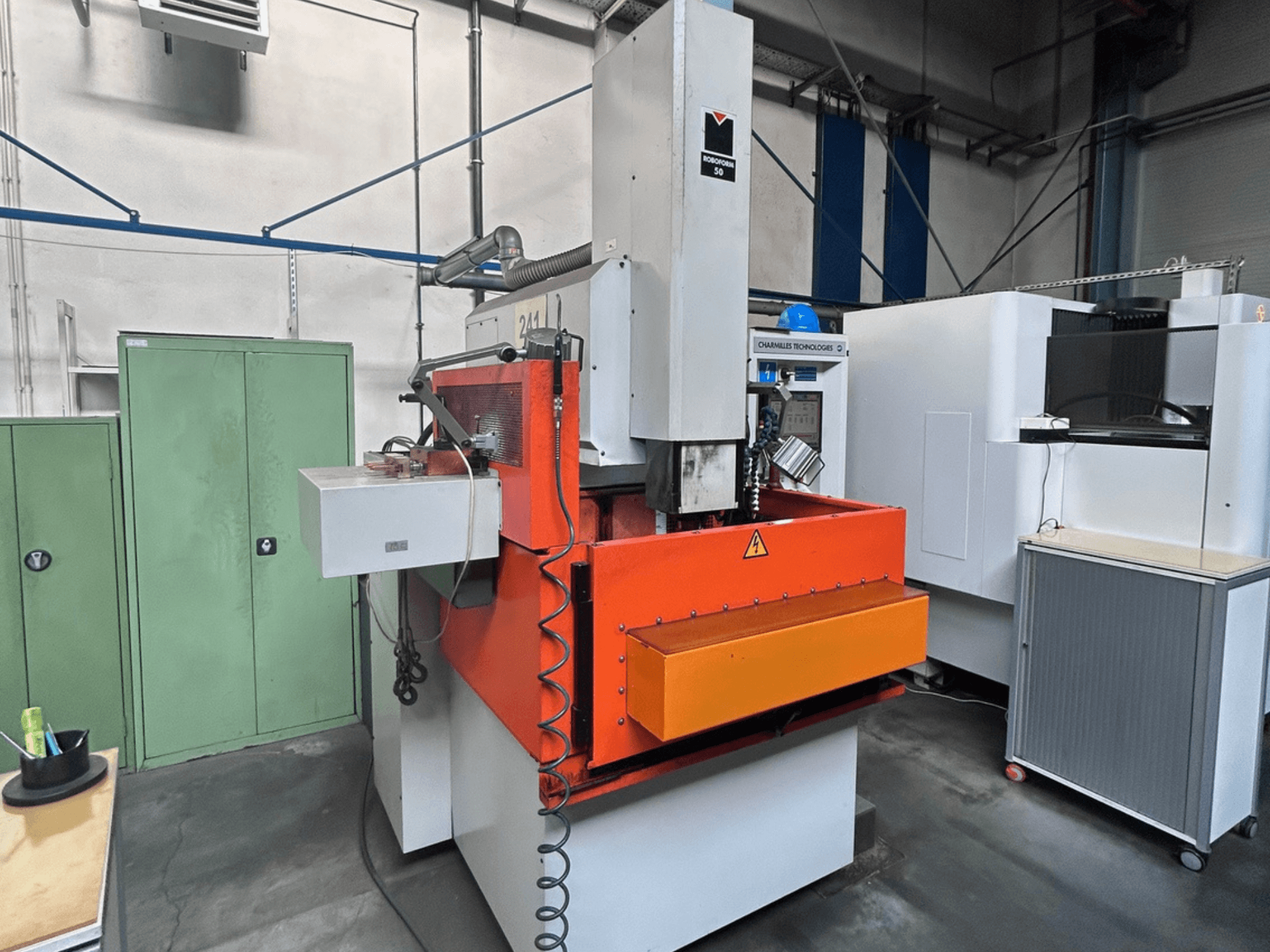

CHARMILLES - ROBOFORM 50PL-EDM-CHA-1998-00001

Tipo de armação: L

Estado de conservação: Muito bom, pronto para testes

Distância máxima entre a superfície da mesa e a ponta do fuso:

• Com placa isolada: 650 mm

Peso máximo do elétrodo (sem trocador): 100 kg

Mesa:

• Peso máximo da peça: 1000 kg

• Dimensões máximas da peça (A × L × L): 370 × 1000 × 700 mm

• Ranhuras em T: 4

• Largura da ranhura em T: 12 mm

• Espaçamento entre ranhuras em T: 125 mm

Movimentos:

• Deslocação X/Y/Z: 600 / 400 / 450 mm

• Curso do eixo C: 360°

• Resolução de medição: 0,5 µm

• Resolução de posicionamento: 1 µm

• Velocidade máxima (modo manual): 15 mm/s

• Velocidade máxima de rotação (C): 100 rpm

• Inércia do elétrodo com eixo C: 2000 kg-cm²

Dielétrico / Depósito de trabalho:

• Dimensões efetivas do tanque (A × L × L, sem trocador): 465 × 1220 × 795 mm

• Capacidade: 415 l

• Nível mínimo / máximo: 135 / 425 mm

• Abertura frontal (sem trocador): 1140 mm

• Abertura lateral (sem trocador): 740 mm
