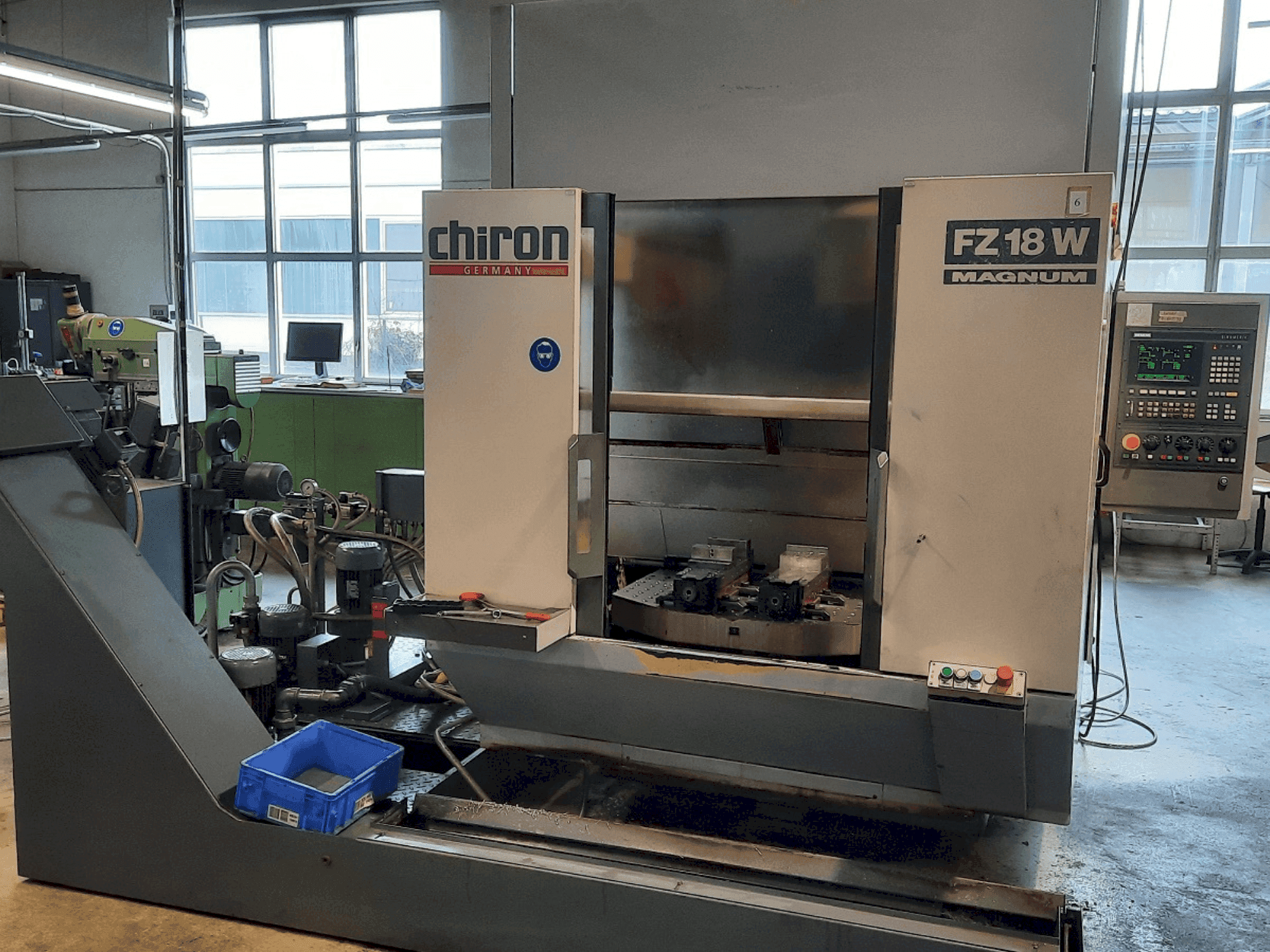

Este CHIRON FZ 18 W de 4 eixos foi fabricado em 1996 e apresenta um design robusto de centro de maquinação vertical. Inclui um acionamento do fuso principal até 13 kW, uma velocidade de deslocação rápida de 30 m/min e um trocador de ferramentas automático de alta capacidade com 20 posições. A máquina suporta operações complexas com o controlo SINUMERIK 810M para contornos 3D precisos. Ideal para ambientes de elevada procura, possui também transportadores duplos de aparas com um sistema de refrigeração avançado. Contacte-nos para obter mais informações sobre esta máquina.
Visão Geral
- marca: CHIRON
- ano: 1996
- MODELO: FZ 18 W
- tipo de aplicação: Fresagem
- Localização: Alemanha
- tipo de máquina: Centro de maquinação vertical
- marca da unidade de controlo: SIEMENS
Informação Técnica - CHIRON FZ 18 W
Unidade de Controlo
- Marca do controlo: SIEMENS
- Modelo do controlo: Sinumerik 810M
Movimento
- Número de eixos: 4
- Percurso do eixo X: 630 mm
- Percurso do eixo Y: 400 mm
- Percurso do eixo Z: 425 mm
Especificação Técnica
- Peso máximo da ferramenta: 5 kg
- Potência do fuso: 13 kW
- Velocidade do fuso: 7100 RPM
Informações adicionais
Equipamento adicional
- 2.2 Transportadores de aparas: Correia raspadora, altura de descarga 1050 mm
- Cobertura de aço: Em todos os eixos
Benefícios da máquina
Benefícios técnicos da máquina
- Binário do fuso: 300 nm
- Velocidade de deslocação rápida: 30 m/min
- Acionamento da alimentação: servo motor ac, sistema de medição indireta da posição
- Superfície de fixação: 2 x 850 x 470 mm com padrão de rosca e furo
- Carga máxima de transporte por lado: 250 kg (até 400 kg com tempo alargado)
- Tempo de troca da peça: aprox. 4,0 s, aumentando para aprox. 7 s com cargas máximas
- Trocador automático de ferramentas: 20 posições de ferramentas
- Caraterísticas da ferramenta: cone inclinado 40 din, diâmetro 65 mm, diâmetro com posições livres adjacentes 180 mm, peso 5 kg
- Tempo de troca de ferramenta: 0. 9 s // tempo chip a chip: 2. 4 s
- Sistema de refrigeração: depósito de 500 litros, com bomba n (200 ltr/min a 1,5 bar) e bomba hd (20 ltr/min a 20 bar), circuito hd com limpeza de 60 um
Informações adicionais
Segurança: Proteção contra salpicos aparafusada protegida eletricamente com porta de carregamento Altura: Aprox. 2600 mm acima do chão, incluindo a luz da máquina Painel de controlo: Mini painel de controlo com botão de arranque e de confirmação para organização de paletes Unidade de controlo Tipo de controlo: SINUMERIK 810M - Controlo de contorno de 3 eixos Memória de programa: 32000 caracteres (aprox. 28000 caracteres livremente disponíveis) Caraterísticas notáveis: Ciclos de perfuração G81-G89, Interpolação circular, Reinício do programa, Técnica de sub-rotina com parâmetros, Orientação do operador, Programação simultânea, Coordenadas polares, Desvios da ferramenta, Compensação do ponto de intersecção/caminho do raio do cortador, Desvios zero, Interpolação 3D, Programação direta da velocidade do fuso, Inserção de chanfros e raios, Ligação RS 232C, Diagnóstico NC, Diagnóstico da máquina
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
