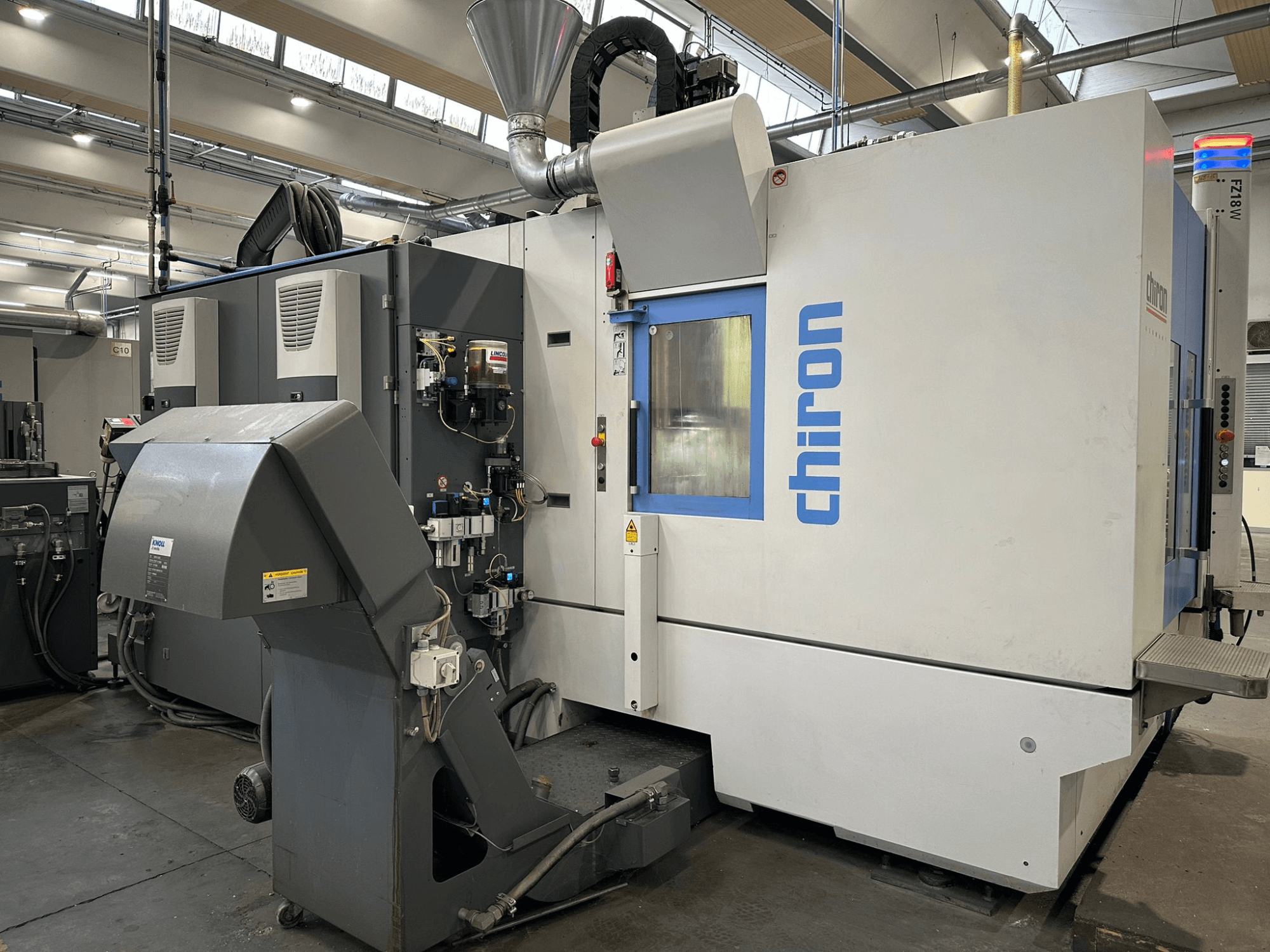

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Número de eixos: 5 (X, Y, Z + 2 eixos rotativos via palete/ mesa rotativa)

• Fuso:

  • Motor do fuso AC: 7,5 kW (100% de funcionamento), 22,0 kW (10% de funcionamento)

  • Binário máximo: 140 Nm

  • Cone: HSK-A63 (DIN 69893)

  • Capacidade de perfuração: Ø 42 mm

  • Capacidade de roscagem: M30

  • Capacidade de fresagem: 500 cm³/min (aço E355)

• Trocador de ferramentas:

  • Tipo: Magazine de corrente totalmente fechado

  • Capacidade: 70 ferramentas

  • Ø máx. da ferramenta: 78 mm (160 mm com posições adjacentes livres)

  • Comprimento máximo da ferramenta: 380 mm

  • Carga máxima do carregador: 240 kg

  • Tempo de troca de ferramenta: ~0,9 s

  • Tempo de cavaco a cavaco: ~2,6 s

• Avanços e dinâmicas:

  • Avanço rápido (X/Y/Z): 75 m/min

  • Aceleração: 0.6 - 1.2 - 1.4 g

  • Accionamentos: Accionamentos digitais diretos com sistema de medição absoluto

• Funções/utilidades da máquina:

  • Lavagem automática da área de trabalho e dos dispositivos de fixação

  • Lubrificação automática centralizada com graxa

  • Unidade hidráulica: 200 bar

  • Tratamento de ar comprimido com filtragem até 0,01 µm

  • Unidade de arrefecimento para componentes da máquina

• Medição, monitorização, software:

  • Controlo de colisão 3D FANUC

  • Monitorização de ferramentas e gestão de ferramentas irmãs

• Elétrico e interfaces:

  • Ethernet RJ45, USB, PCMCIA

  • Diagnóstico remoto: CHIRON remoteLine

  • Monitorização de dados e OEE: CHIRON dataLine

• Conformidade: CE

Equipamento adicional (robots, automação, periféricos)

• Automação/paletetização:

  • Trocador automático de paletes IWV 0°/180° (tempo de troca ~3,5 s)

  • Mesa rotativa ATU 200, 2 unidades

    • Exatidão/repetibilidade do posicionamento: ±5

    • Binário de aperto máximo: 1.200 Nm

    • Carga máxima por lado (APC): 250 kg

    • Diferença máxima de peso entre paletes: 0 kg

• Gestão do líquido de refrigeração e das aparas:

  • Refrigeração através do fuso (predisposição)

  • Sistema de refrigeração de alta pressão até 30 bar

  • Filtragem do líquido de refrigeração: Filtro de tambor TPF 350 S (50 µm)

  • Transportador de aparas: Correia articulada

  • Depósito de líquido de refrigeração: 230 L

  • Bomba: 250 L/min @ 1,4 bar

• Sondagem/controlo de ferramentas:

  • Apalpador Renishaw RLP40Q (predisposição)

  • Controlo de quebra de ferramenta por laser (Single F1000)
