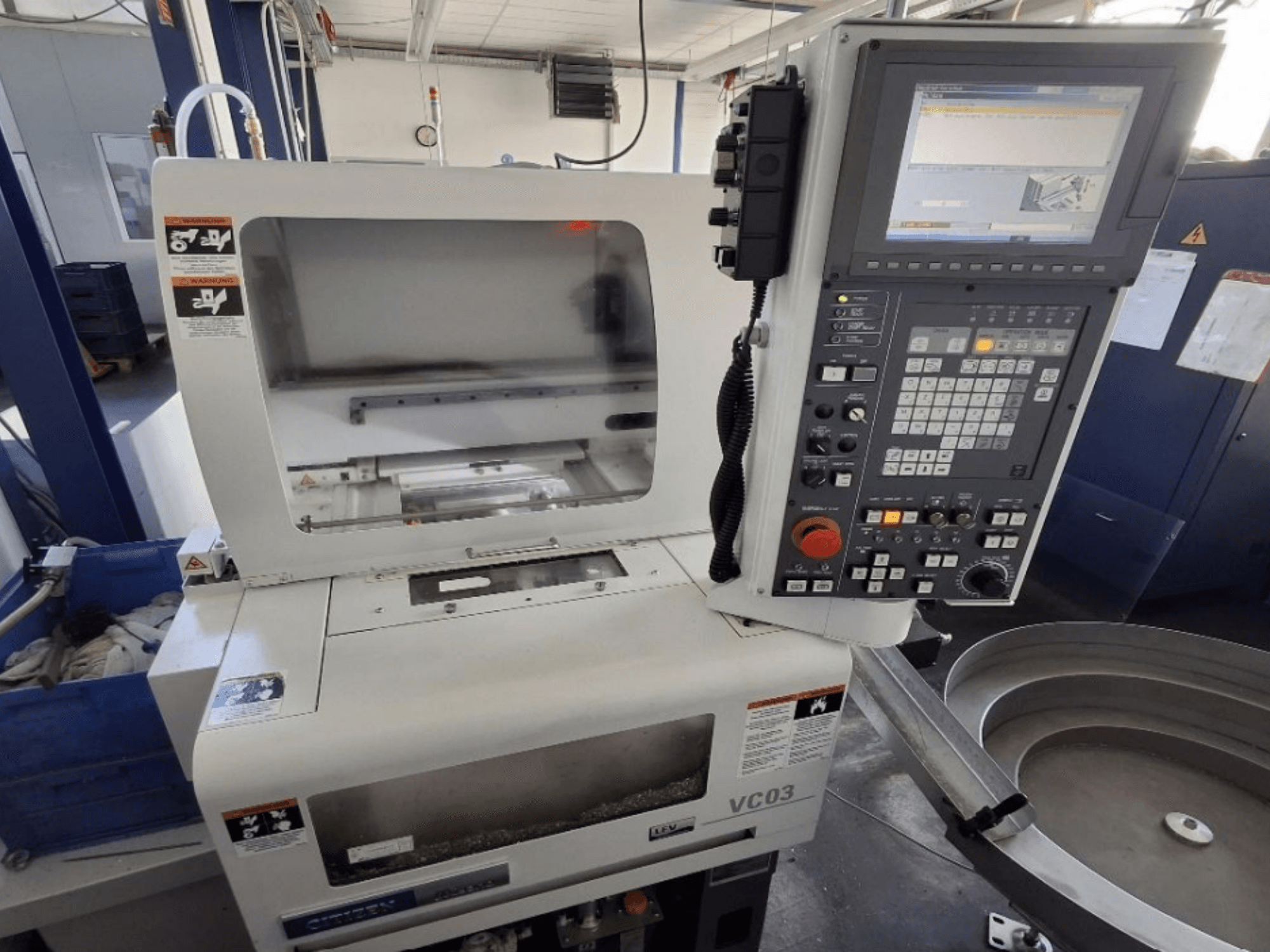

Citizen - MIYANO VC-03DE-TUR-CIT-2017-00001

- Horas de funcionamento (ligado): 8494 h

- Tempo de corte / tempo de funcionamento: 3888 h

- Número de peças processadas: 8536

- Tensão de entrada: AC 200 V, 3 fases, 50/60 Hz

- Capacidade de potência nominal: 11 kVA

- Corrente de carga total: 32 A

- Classificação de interrupção de curto-circuito: 2,5 kA

- Diâmetro máx. Diâmetro de rotação: φ45 mm (mandril de ar de alta precisão) / φ40 mm (mandril de pinça de tração)

- Comprimento máx. Comprimento de rotação: 50 mm

- Comprimento máx. Comprimento de torneamento com carregador: 40 mm (Fixo: 35 mm)

- Forma da ponta do fuso: Extra plano

- Velocidade máx. Velocidade do fuso: 8000 min-¹ (Padrão: 60 - 6000 min-¹)

- Diâmetro do tubo de tração do fuso / diâmetro do furo passante: Ø10 mm

- Número de guias de ferramentas: 1

- Forma da corrediça: Tipo de ferramenta de pente, horizontal

- Número de eixos controlados: 2 eixos (eixos X e Z simultaneamente)

- Motor de alimentação do eixo X: 2,7 kW

- Motor de alimentação do eixo Z: 5,8 kW

- Velocidade de deslocação rápida (eixo X): 20 m/min

- Taxa de deslocamento rápido (eixo Z): 30 m/min

- Tamanho da ferramenta / tamanho da haste: 20 mm (Opções: 10, 12, 16)

- Número de ferramentas (padrão): 5

- Tamanho do furo de perfuração da ferramenta: φ20 mm

- Capacidade do tanque de refrigerante: 90 litros

- Taxa de fluxo da bomba de refrigerante: 110 / 145 L/min (50/60 Hz)

- Potência da bomba de refrigerante: 0,18 kW

- Pressão de fornecimento de ar pneumático: 0,5 MPa

- Capacidade do tanque da unidade de lubrificação: 0,8 litros

- Tipo de bomba de lubrificação: MLZ (quantidade de descarga por disparo: 1,5 - 2,5 ccm)

- Altura da linha central do fuso: 875 mm

- Tipo de carregador: Carregador de Pórtico (Tipo R) - 2 eixos controlados, 1 corrediça, 2 pinças

- Tamanho máx. Tamanho da peça de trabalho: φ40 x 40 mm

- Peso máx. Peso da peça de trabalho: 250 g

- Velocidade de alimentação do carregador (esquerda/direita): 108 m/min

- Velocidade de alimentação do carregador (para cima/para baixo): 90 m/min

- Sistema de acionamento do carregador: Transmissão por cremalheira e pinhão

- Equipamento de automatização opcional não incluído: Sistema de alimentação por Fa. Steyer, unidade de separação/alimentação através de correia transportadora, correia transportadora de descarga com amortecedor de peças acabadas

- Caraterísticas incluídas: Corte oscilante (LFV), mandril de potência pneumático, suportes de ferramentas, bloqueio de proteção contra salpicos, luz da máquina, sopro de ar (ferramenta e eixo), especificação CE, interrutor do nível de líquido de refrigeração, desligamento automático, luz de aviso LED
