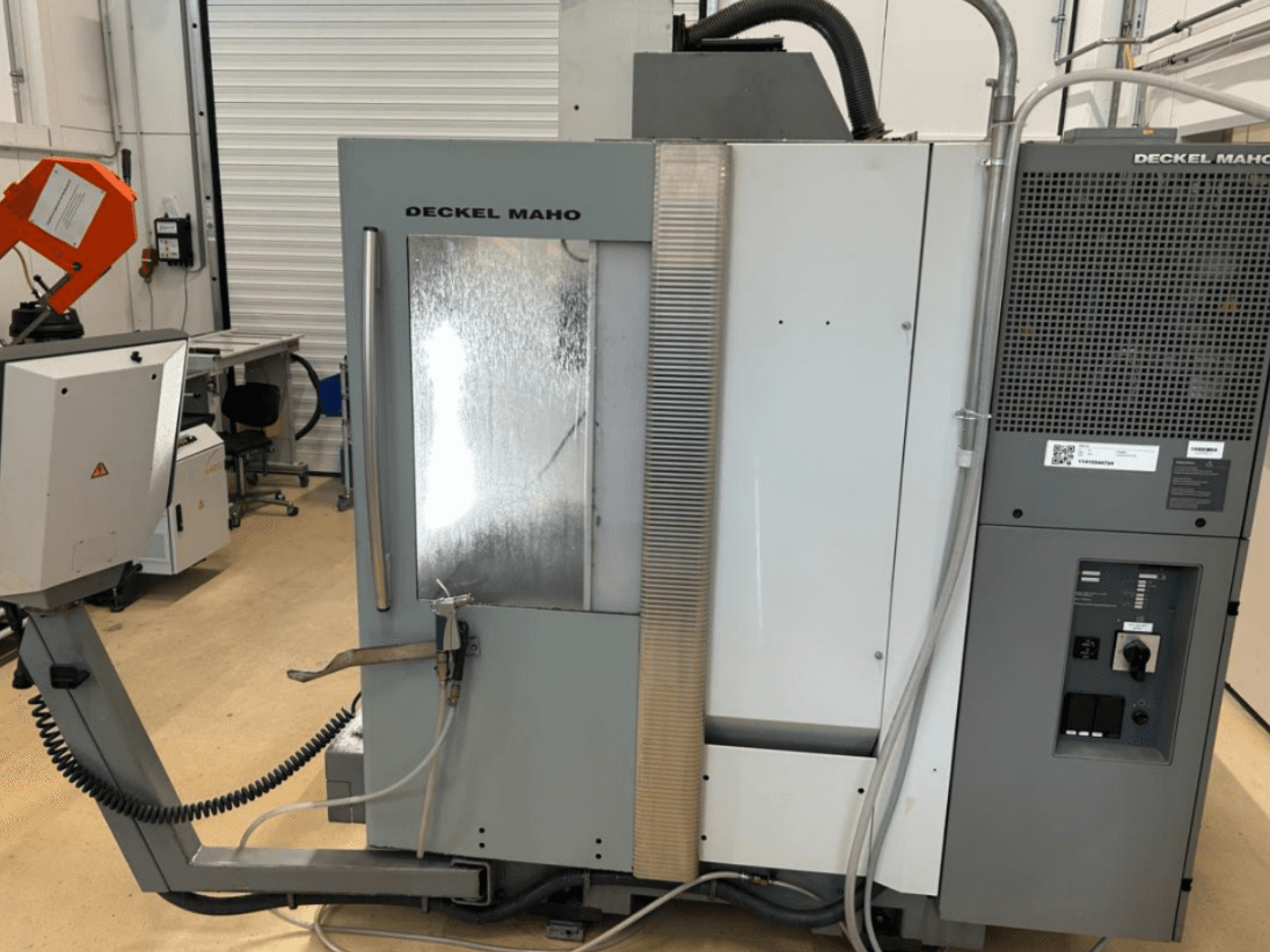

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Tipo de mesa: Mesa giratória digital

- Dimensões da mesa: Diâmetro 630 mm x 500 mm

- Carga máxima da mesa: 200 kg

- Ângulo de rotação: 115 graus (-5 / +110)

- Características da mesa: Acionamentos digitais, fixação hidráulica (apenas no modo de posicionamento), indicação eletrónica do ângulo, transformação de planos

- Intervalo de velocidade do fuso: 20 - 10 000 rpm (variável de forma contínua)

- Potência do acionamento (ciclo de trabalho de 100% / 40%): 9 kW / 13 kW

- Binário (ciclo de trabalho de 40%): 82 Nm

- Sistema de medição: Sistema de medição linear direto X/Y/Z

- Resolução de entrada X/Y/Z: 0,01 mm

- Tolerância de posicionamento X/Y/Z: 0,010 mm

- Deslocamento rápido X/Y/Z: 24 m/min

- Velocidade de avanço: 20 m/min

- Tipo de trocador de ferramentas: Carregador em cadeia com pinça dupla

- Capacidade do carregador de ferramentas: 30 posições de ferramentas SK40 (DIN 69871)

- Diâmetro máximo da ferramenta: D80 a D130 mm (dependente da velocidade)

- Comprimento máximo da ferramenta: 290 mm

- Peso máximo da ferramenta: 6 kg

- Capacidade da unidade de arrefecimento: 80 l

- Ligação elétrica / Potência de carga: 17 kVA

- Corrente máxima (Jn máx.): 28 A

- Fusível / Proteção da alimentação: 35 A

- Tensão: 400 V / 230 V / 24 V

- Frequência: 50 Hz

- Dimensões da base (C x L x A): 4 860 mm x 4 350 mm x 2 424 mm

- Dimensões de transporte (C x L x A): 2 210 mm x 2 120 mm x 2 150 mm

- Peso de transporte: 4,05 t (4 050 kg)

Equipamento adicional:

Porta direita da cabina, Modo de funcionamento 4, Comutação refrigerante/ar de sopro, Pistola de pulverização, Sonda tátil infravermelha Heidenhain TS641, Volante eletrónico, Interface V24 RS232 adicional no interior do armário, Interface MDE (máquina ligada, máquina em funcionamento, contador de peças), Desenho do cárter de óleo, documentação em alemão, modelo 3D da máquina para simulação cinemática (formatos IGES, STEP), grande quantidade de porta-ferramentas SK40 (DIN 69871) incluídos
