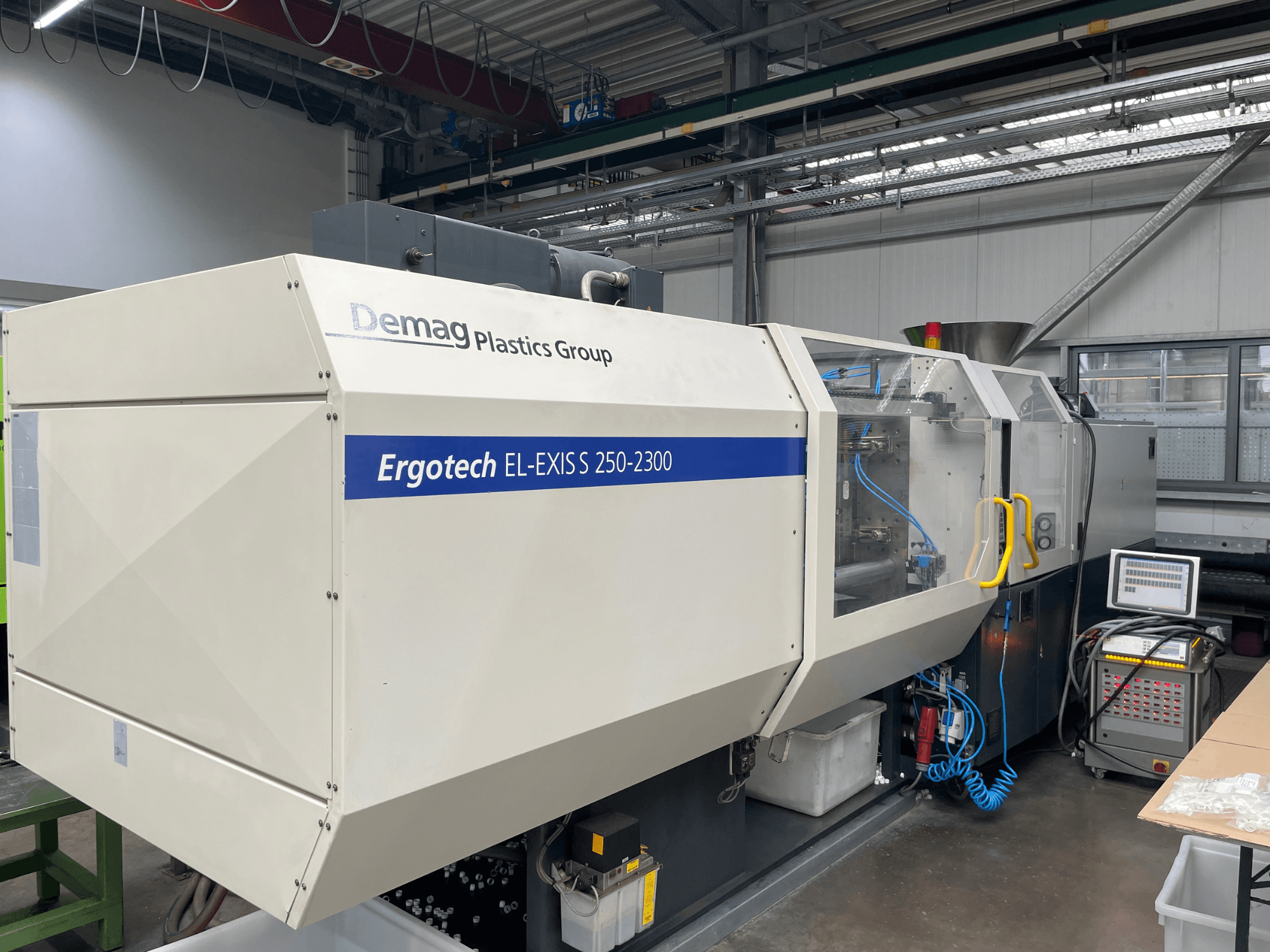

DEMAG - El Exis S250/630-2300DE-INJ-DEM-2003-00003

• Unidade de fixação

  • Força de bloqueio: 2750 kN

  • Espaçamento dos tirantes (H x V): 630 x 630 mm

  • Dimensões da placa: 950 x 950 mm

  • Altura de instalação do molde: mínimo 330 mm / máximo 830 mm

  • Luz do dia máxima (distância aberta): 1505 mm

  • Curso de abertura: 675 mm

  • Ejetor: 200 mm de curso / 80 kN de força

  • Capacidade de peso do molde: 3300 kg total (1100 kg fixo / 2200 kg móvel)

• Unidade de injeção (Tipo 840)

  • Diâmetro do parafuso: 60 mm

  • Volume de injeção: 636 cm³

  • Peso do disparo (PS): 579 g

  • Pressão de injeção: 1351 bar

  • Velocidade do parafuso: 326 rpm

  • Taxa de plastificação (PS): 74 g/s

  • Bico: raio 15 mm / diâmetro 3 mm

• Unidade de injeção (Tipo 2300)

  • Diâmetro do parafuso: 60 mm

  • Volume de injeção: 891 cm³

  • Peso do disparo (PS): 810 g

  • Pressão de injeção: 2420 bar

• Potência e acionamento

  • Tipo de sistema: Hidráulico (motor da bomba)

  • Potência do motor da bomba: 37 kW

  • Potência de aquecimento instalada: 14,8 kW

  • Consumo de energia do acionamento híbrido:

    • Potência total instalada: 124 kW

    • Acionamento elétrico do parafuso: 47 kW

    • Acionamento elétrico da pinça: 32 kW

    • Bomba hidráulica: 22 kW

• Opções/controlos

  • Extração do núcleo: 2x (lado móvel)

  • Controlo da porta da válvula: 1x hidráulico / 0x pneumático

  • Controlo da temperatura do molde: câmara quente de 9 zonas integrada

  • Interfaces: Impressora, controlo de processo SPC

• Especificações gerais

  • Depósito de óleo: 700 litros

  • Ciclo de secagem: 2,00 s

  • Nível de ruído: 74 dB(A)

• Nota do proprietário

  • Descreve uma máquina híbrida de alta velocidade com uma unidade de injeção maior (Tipo 2300 vs Tipo 840) do que a máquina de inventário acima referida.

Equipamento adicional

• Robô linear W633-961 (eixos: X=900 mm / Y=1600 mm / Z=2500 mm)
