- ➤ DMG MORI CLX 450 TC + Robo2go em segunda mão | Torno horizontal

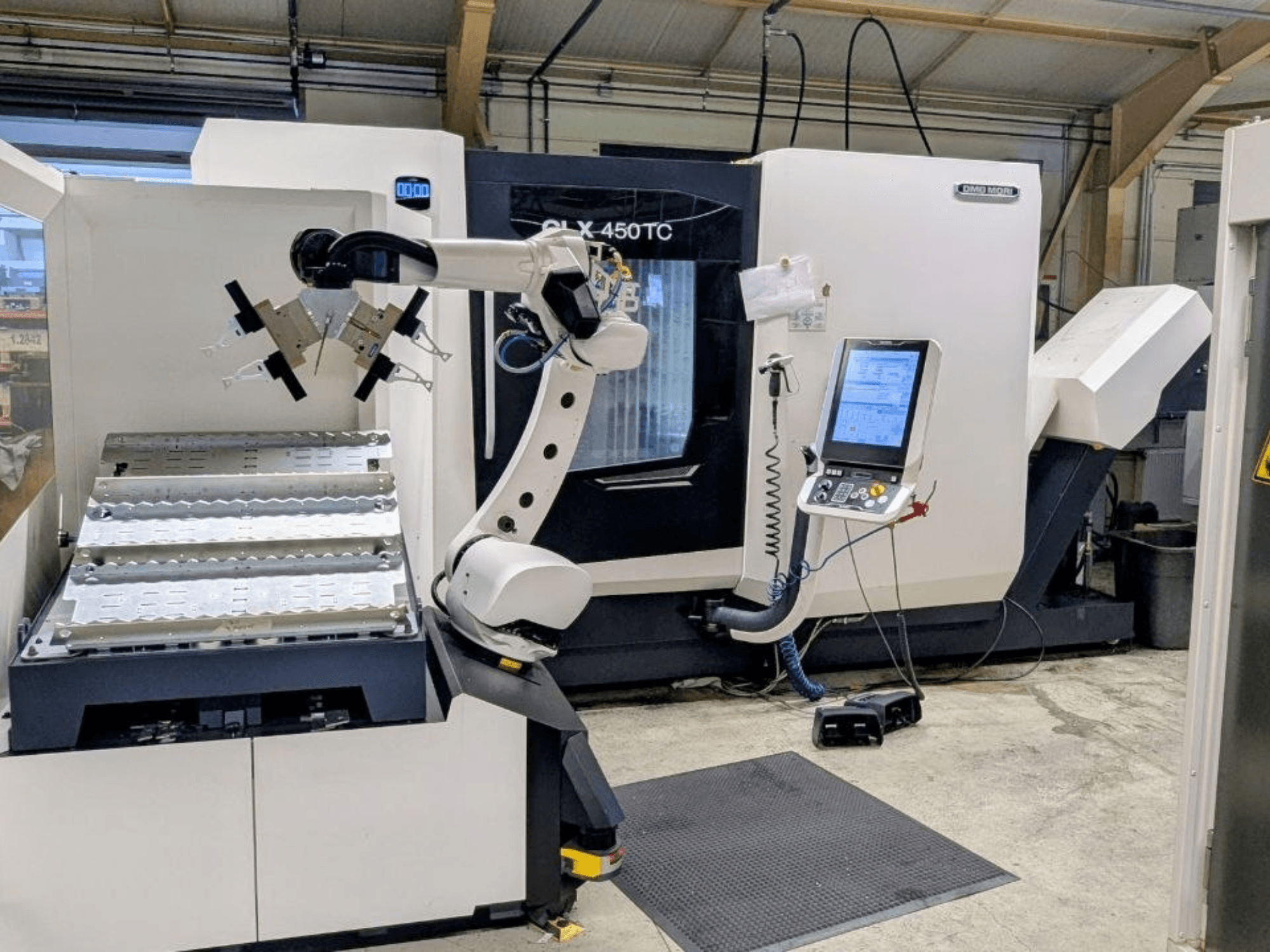

Esta máquina DMG MORI CLX 450 TC + Robo2go de 5 eixos foi fabricada em 2021. Apresenta um diâmetro de giro sobre a base de 500 mm, um diâmetro de torneamento de 400 mm e um comprimento máximo de torneamento de 1100 mm. A máquina inclui um potente fuso de fresagem com velocidades até 12 000 rpm e um carregador de ferramentas com 30 posições. Se procura capacidades de torneamento de alta qualidade, considere a máquina DMG MORI CLX 450 TC + Robo2go que temos à venda. Contacte-nos para obter mais informações.
Visão Geral
- marca: DMG MORI
- ano: 2021
- MODELO: CLX 450 TC + Robo2go
- horas de produção: 1992
- tipo de aplicação: Tornear
- Localização: Alemanha
- tipo de máquina: Tornos horizontais
- marca da unidade de controlo: SIEMENS
Informação Técnica - DMG MORI CLX 450 TC + Robo2go
Unidade de Controlo
- Marca do controlo: SIEMENS
- Modelo do controlo: SINUMERIK 840D sl SLIMline
Dimensões
- Altura da máquina: 2470 mm
- Comprimento da máquina: 5190 mm
- Peso da máquina: 11200 kg
- Largura da máquina: 2110 mm
Movimento
- Número de eixos: 5
- Percurso do eixo X: 300 mm
- Percurso do eixo Y: 500 mm
- Percurso do eixo Z: 1100 mm
Especificação Técnica
- Fuso contrário: Sim
- Ferramentas acionadas: Sim
- Potência do fuso: 10.5 kW
- Velocidade do fuso: 12000 RPM
- Refrigeração através do fuso: Sim
- Estações de ferramentas: 30
Informações adicionais
Estado: máquina de demonstração/formação/exposição
Controlo: Siemens SINUMERIK 840D sl SLIMline, ecrã multitoque SLIMline de 19"
Diâmetro de rotação sobre a base: 500 mm
Diâmetro máximo de torneamento: 400 mm
Comprimento máximo de torneamento: 1100 mm
Capacidade da barra: 65 mm
Furo do fuso principal: 87 mm
Diâmetro do rolamento dianteiro: 130 mm
Velocidade de flexão: 485 rpm
Binário do fuso (100% de carga): 275 Nm
Binário do fuso (40% de carga): 345 Nm
Interface do fuso de fresagem: HSK-A63 (DIN 69893)
Velocidade do fuso de fresagem: até 12 000 rpm
Potência do fuso de fresagem (carga de 100%): 8,8 kW
Potência do fuso de fresagem (40% de carga): 10,5 kW
Binário do fuso de fresagem (100% de carga): 73 Nm
Binário do fuso de fresagem (40% de carga): 90 Nm
Binário de retenção (bloqueado): 850 Nm
Ângulo de rotação: ±120°
Almoxarifado de ferramentas: tipo corrente
Capacidade do magazine de ferramentas: 30 ferramentas
Diâmetro máximo da ferramenta: 78 mm
Diâmetro máximo da ferramenta com compartimentos livres adjacentes: 125 mm
Equipamento adicional, preço a consultar
Sistema flexível de carga/descarga de peças Robo2Go com robô industrial de 6 eixos
Armazenamento intercambiável de peças com tabuleiros
Capacidade: até 88 peças (Ø ≤ 60 mm); até 29 peças (Ø ≤ 125 mm)
Carga útil do robô: até 35 kg (módulos: 10 / 20 / 35 kg)
Base da pinça: triangular com bocal de sopro; ajuste manual da pressão
Pinça de 3 garras para peças de mandril (interno/externo)
Comprimento mínimo da peça: 20 mm
Intervalo de diâmetros externos: Ø20–100 mm (dependendo do módulo)
Intervalo de diâmetro interno: Ø65–210 mm
Variantes de pinça de 3 garras para peças de eixo: Ø20–170 mm
Pinças adicionais de 2 garras para peças de mandrilos/eixos: Ø20–80 mm (peças de eixo)
Bandejas: carga máxima de 500 kg; peça com Ø20–170 mm; comprimento de 120–950 mm; até 5 níveis
Interfaces: interface elétrica para Robo2Go, Profibus, ar comprimido adicional, Ethernet adicional
Terminal de controlo separado; integração no sistema de controlo CELOS
Revestimento especial do robô: RAL 9010
Máquina preparada para integração em sistemas de automação
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
