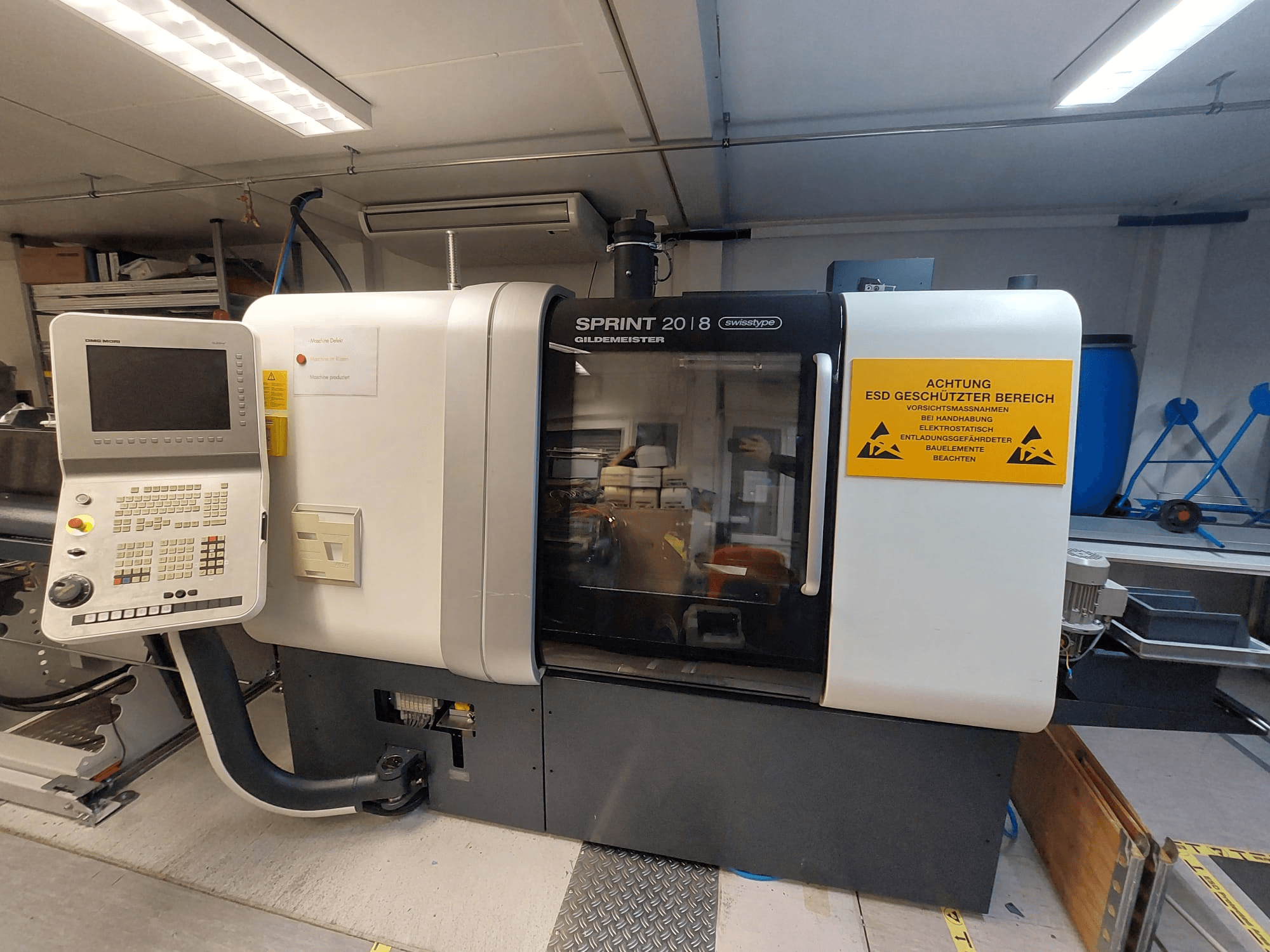

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Controlo / CNC: Fanuc 31i com monitor a cores TFT de 15

• Sistema CNC: Fanuc 31i

• Eixos: 6+2 eixos / total 8 eixos

• Eixos Y: 2

• Canais: 2

• Fusos: 2

Dados do fuso

• Diâmetro máximo da barra do contra-fuso: 20 mm (25 mm opcional)

• Velocidade máxima do contra-fuso: 10.000 rpm

• Potência do contra-fuso (S1): 3,7 kW

Percursos / cursos

• Curso Z1: 80 mm

• Curso Z2: 300 mm

• Deslocação rápida Y1: 40 m/min (30 m/min)

• Aceleração máxima X1: 10 m/s²

• Força de alimentação S1 eixos Z1 / Z2 / X2 / Y2: 250 daN

• Força de avanço do eixo S1 Y1: 500 daN

• Força de avanço do eixo linear X1: 60 daN

Corrediça 1

• Curso X1: 50 mm

• Curso Y1: 350 mm

• Posições da ferramenta: 6 posições, 12x12 mm

• Ferramentas acionadas: 5 incl. fuso ESX16

Corrediça 2

• Curso X2: 240 mm

• Posições da ferramenta no exterior: 4 posições, 12x12 mm

• Posições da ferramenta internas: 4 posições, Ø20 mm

• Ferramentas acionadas: 5 com ESX/16 (opção)

Refrigeração

• Tipo de líquido de refrigeração: Emulsão

• Capacidade do depósito de líquido de refrigeração: 250 l

• Capacidade da bomba de refrigerante máx: 120 l/min

• Pressão do líquido de refrigeração: 1,5 bar

Dados eléctricos

• Ligação eléctrica: 400 V ±10%

• Frequência: 50 Hz

• Fusível: 100 A

• Tensão de controlo: 24 V DC

• Tensão de iluminação: 24 V DC

• Corrente nominal: 86 A

• Necessidade de potência: aprox. 56 kVA

• Tipo de rede: TN-S necessário

Proteção / condições de funcionamento

• Classe de proteção da máquina: IP67

• Classe de proteção do armário elétrico: IP54

• Temperatura ambiente: +10 a +35 °C

• Humidade máxima: 75%.

• Altitude de instalação máx: 1000 m

• Nível de ruído: <70 dBA

Funções CNC

• Sistema de medição: Métrico ou polegadas

• Resolução de entrada: 0,001 mm

• Gama de alimentação: 0,001 mm/rot até rápido

• Controlo de alimentação: 0-120%

• Velocidade do fuso: RPM programável

• Orientação do fuso: M5 ou M19

• Sistemas de coordenadas: Cartesiano, polar, cilíndrico

• Velocidade de superfície constante: Sim

• Programação de ferramentas: Com dados da ferramenta

• Memória de desvios de ferramenta: 200 desvios

• Correção do raio: G40 / G41 / G42

• Controlo da vida da ferramenta: Sim (opção)

• Monitorização da ferramenta: Monitor de carga (opção)

• Armazenamento de programas: 1 MB, até 1000 programas

• Interface Ethernet: Sim

• Entrada/saída de programas: Série, teclado, PCMCIA, USB

• Ciclos: Torneamento, faceamento, ranhura, roscagem, perfuração, torneamento de polígonos

• Níveis de subprogramas: Até 4

• Sincronização de slides: Sim

• Programação de variáveis: Até 600 variáveis

• Diagnóstico: Ecrã ladder PLC integrado, osciloscópio

• Ecrã: 15" TFT LCD

• Idiomas: Múltiplos

Dados gerais

• Dimensões da máquina: 2200 x 1050 x 1770 mm

• Horas de funcionamento: 12,276 h

• Tempo de execução do programa: 4,426 h

• Aplicação: Maquinação de magnésio

Caraterísticas da máquina

• Ejetor pneumático

• Sincronização do fuso

• Eixo C

Equipamento adicional

• Transportador de aparas

• Mesa de alimentação de barras
