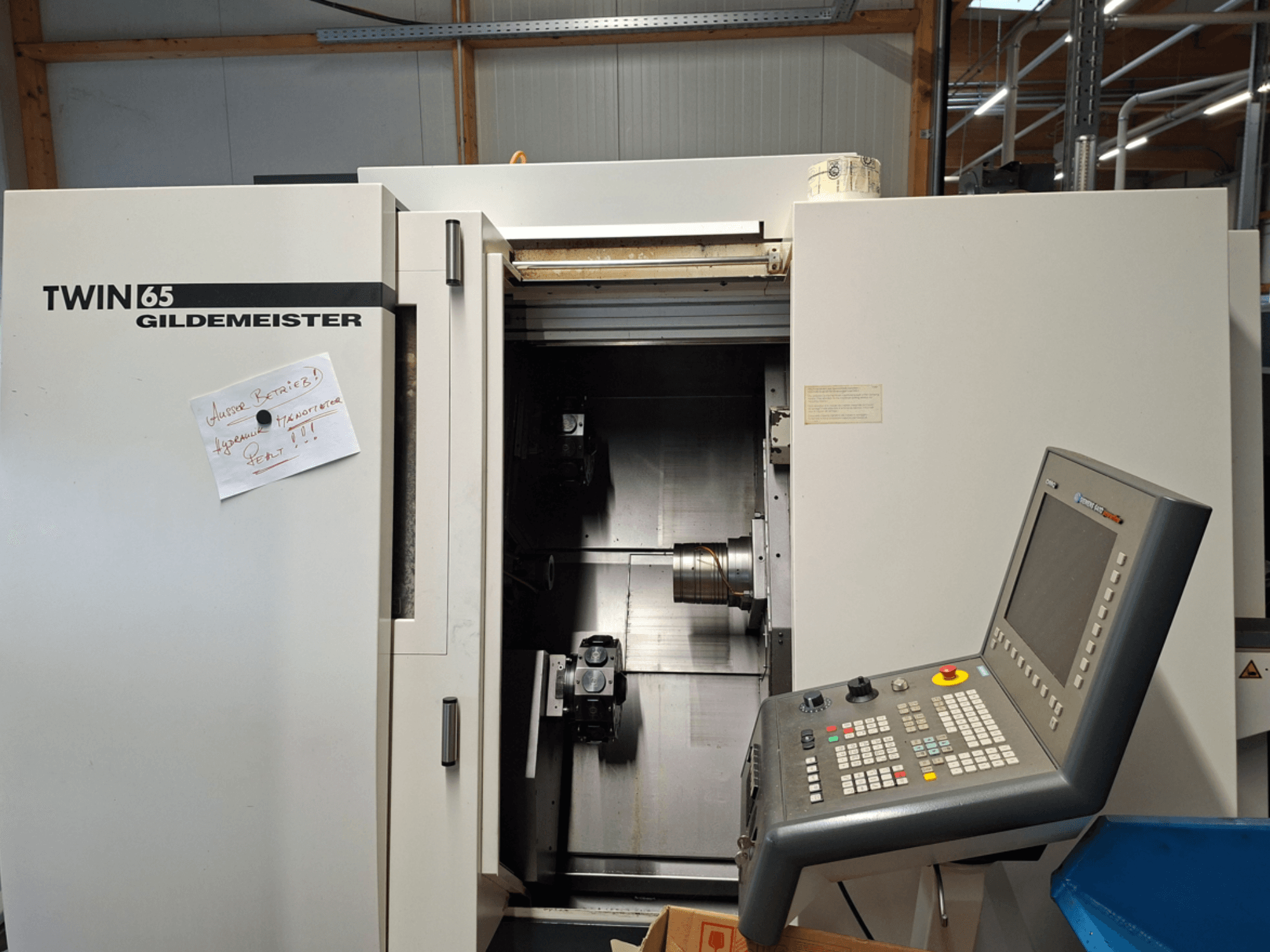

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Configuração/caraterísticas:

  • 2 corrediças transversais

  • 2 torres em estrela, 12 estações cada, com ferramentas activas

  • Fusos principais e contra-fusos

  • 2 accionamentos de ferramentas

  • 2 eixos C e 1 eixo Y

• Fuso esquerdo (principal):

  • Diâmetro do mandril: 150 mm

  • Flange do fuso: 140 h5 mm

  • Furo do fuso: 79 mm

  • Diâmetro do rolamento frontal: 165 mm

  • Potência: 15 kW (100% ED) / 20 kW (40% ED)

  • Binário: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Gama de velocidades: 25-5600 rpm

• Fuso direito (contador/sub):

  • Diâmetro do mandril: 150 mm

  • Flange do fuso: 140 h5 mm

  • Furo do fuso: 79 mm

  • Diâmetro do rolamento frontal: 165 mm

  • Binário: 120 Nm (100% ED) / 160 Nm (40% ED)

• Eixos/deslocações:

  • Lâmina 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Corrediça 2: X 120 mm, Z 345 mm

  • Lâmina 3: Curso 145 mm

• Torres/ferramentas:

  • Torre 1: 12 estações, VDI 25 (DIN 69880), ferramentas activas até 6000 rpm, 3,8 kW (40% ED)

  • Torre 2: 12 estações, VDI 25 (DIN 69880), ferramentas activas até 6000 rpm, 3,8 kW (40% ED)

• Equipamento/opções na máquina:

  • Fixação diferencial para o fuso principal

  • Fixação diferencial para o contra-fuso

• Pintura/ invólucro (padrão Gildemeister):

  • Caixa da máquina e porta da área de trabalho: Branco calcário (RAL 9010)

  • Transportador de aparas: Cinzento titânio (RAL 7016)

  • Cobertura do transportador de aparas: Branco calcite (RAL 9010)

  • Base da máquina e armário de controlo: Cinzento titânio (RAL 7016)

Equipamento adicional

• Transportador de aparas (com campânula)

• Pacote de processamento de barras RG 1:

  • Dispositivo de recolha da peça de trabalho com carro controlado por NC

  • Braço da pinça de acionamento hidráulico, pinça de acionamento pneumático

  • 1 conjunto de mordentes de pinça (em bruto)

  • Tapete transportador

  • Capacidade: Ø 6-65 mm, comprimento aprox. 300 mm; máx. 3,5 kg (4,5 kg para TWIN 65)

• Preparação/ligação para alimentador de barras ou carregador de barras

• Pistola de pulverização de líquido de refrigeração

• Luz indicadora DMG, 4 vias (luz de pilha)

• Ligação eléctrica/mecânica para separador de névoa de óleo

• Funcionamento automático do capô deslizante

• Interruptor de pressão EDS para dispositivo de fixação

• DMG Netservice (a bordo)

• "Luz verde para a sua máquina" pré-instalada na unidade de comando (estado/indicador)
