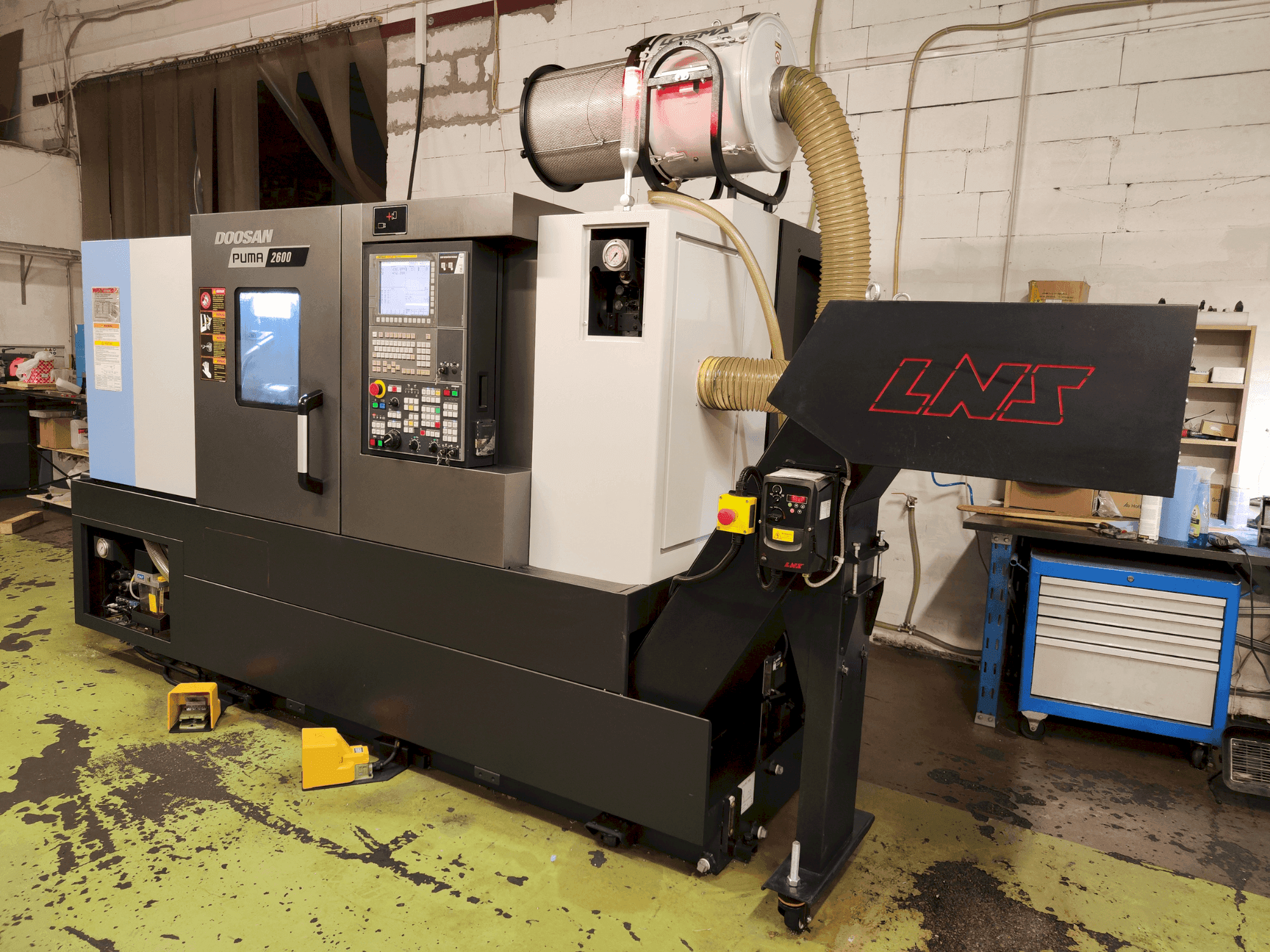

DOOSAN - Puma 2600/500LV-TUR-DOO-2018-00001

Porta frontal basculante: 680 mm (26,8 pol.)

Balanço sobre o selim: 630 mm (24,8 pol.)

Diâmetro de viragem recomendado: 305 mm (12,0 pol.)

Diâmetro máximo de viragem: 481 mm (18,9 pol.) / 376 mm (14,8 pol.)

Comprimento máximo de viragem: 755 mm (29,7 pol.) / 725 mm (28,5 pol.)

Diâmetro de trabalho da barra: 102 mm (4.0 in)

Nariz do fuso: ASA A2-11

Diâmetro do rolamento do fuso (Frente): 160 mm (6,3 pol.)

Diâmetro do furo de passagem do fuso: 115 mm (4,5 pol.)

Ângulo mínimo de indexação do fuso (eixo C): 0.001°

Tamanho da ferramenta do diâmetro externo: 25 mm (1,0 in) {20 mm (0,8 in)*}

Diâmetro da barra de mandrilar: 50 mm (2,0 in) {40 mm (1,6 in)*}

Tempo de indexação da torreta (1ª rotação): 0.15 s

Velocidade do fuso da ferramenta rotativa: 5000 rpm

Cone de furo da bucha do cabeçote móvel (vivo): MT#5

Alimentação de ar comprimido: 100 mm (3,9 in)

Velocidade do sub-fuso (correia [incorporada]): 4500 rpm

Nariz do sub-eixo: ASA A2#5

Diâmetro do rolamento do sub-eixo (Frente): 90 mm (3.5 in)

Diâmetro do furo passante do sub-eixo: 62 mm (2,4 pol.)

Ângulo mínimo de indexação do sub-eixo (eixo C): 0.001°

Fonte de alimentação eléctrica (Capacidade nominal): 48,86 kVA
