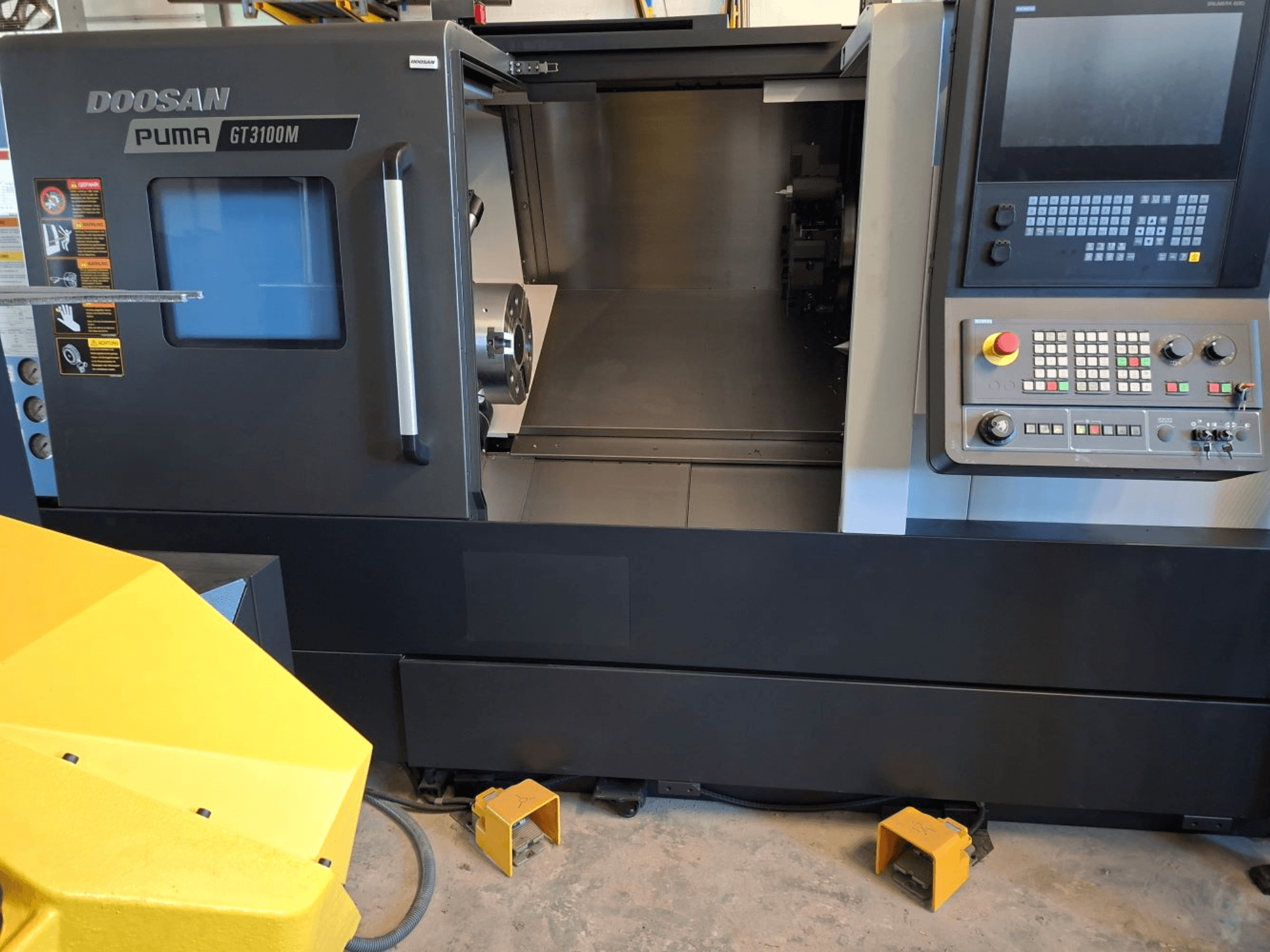

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Ecrã tátil de controlo Siemens S828D com ecrã ShopTurn de 15 polegadas

• Torneiro horizontal CNC de 3 eixos com ferramentas acionadas e cabeçote móvel

• Eixo principal do eixo C: Resolução de 360° 0,001°

• Velocidade do eixo C: 200 rpm

• Binário do eixo C: aprox. 1162 Nm

• Diâmetro de rotação sobre a base: 720 mm

• Diâmetro de oscilação sobre o carro transversal: 590 mm

• Diâmetro máximo de viragem: 376 mm

• Comprimento máximo de viragem: 725 mm

• Furo do fuso principal: 115 mm

• Capacidade da barra: 103 mm

• Nariz do fuso: ASA A2-11

• Binário máximo: aprox. 1112 Nm

• Deslocação rápida do eixo X: 24 m/min

• Deslocação rápida do eixo Z: 30 m/min

• Força de alimentação no eixo X: 9465 N

• Força de alimentação do eixo Z: 17379 N

• Diâmetro do mandril elétrico de três maxilas: 305 mm com maxilas macias

• Torre de ferramentas de 12 estações com suportes de ferramentas BMT65P

• Velocidade máxima da ferramenta acionada: 5000 rpm

• Potência da ferramenta acionada: aprox. 7,7 kW

• Binário da ferramenta acionada: aprox. 75 Nm

• Cabeçote móvel com diâmetro da fresa: 100 mm

• Curso da fresa: 100 mm

• Sistema de aperto hidráulico com cilindro oco

• Base da máquina monobloco em ferro fundido, construção em Meehanite

• Construção da base com inclinação de 30

• Guias temperadas e rectificadas com revestimento de baixa fricção

• Lubrificação central automática

• Sistema de refrigeração: 7 bar de pressão

• Capacidade do depósito de líquido de refrigeração: aprox. 235 litros

• Depósito hidráulico: aprox. 20 litros

• Recinto completo com iluminação da área de trabalho

• Interface de alimentação de barras

• Escumador de óleo

• Embraiagem de segurança eletrónica para os eixos X e Z

• Ligação eléctrica: 400 V, trifásico, 50 Hz

• Potência total: aprox. 47 kVA

Equipamento adicional

• OPCIONAL: HALTER LoadAssistant Universal Big 70 (robot)

  • Pinça para Doosan Universal Big 70

  • Estação de torneamento

  • Suporte da peça de trabalho

  • Placa de base 23 mm / 175 mm Big 70

  • Caixa de interface da máquina
