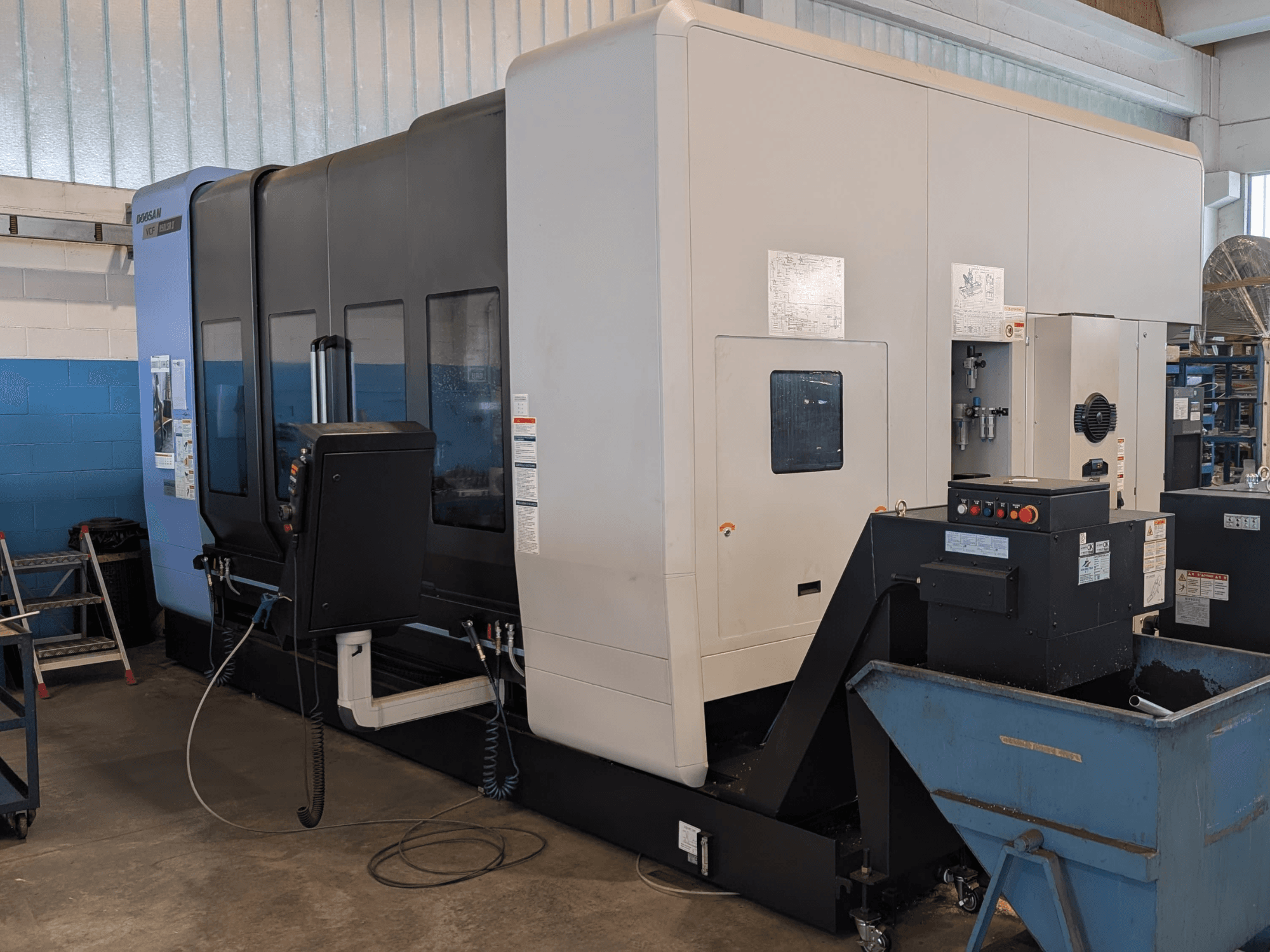

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Tempo de funcionamento: aproximadamente 2 500 horas efetivas

• Cursos:

  • Eixo B: ±110°

  • Eixo C: ±360°

• Deslocamento rápido (X/Y/Z): 40 / 40 / 40 m/min

• Avanço máximo de trabalho (X/Y/Z): 20 000 mm/min

• Fuso:

  • Potência: 24 / 30 kW

  • Binário máximo: 121 / 155 Nm

  • Cônico: ISO 40, contacto duplo

• Almoxarifado de ferramentas:

  • Capacidade: 60 ferramentas

  • Diâmetro máximo da ferramenta: 76 mm (130 mm com posições adjacentes livres)

  • Comprimento máximo da ferramenta: 300 mm

  • Troca de ferramenta para ferramenta: 5,5 s

  • Tempo entre cavacos: 13 s

• Fixação da peça/mesa:

  • Mesa fixa: 3 500 × 870 mm, carga máxima de 3 500 kg

  • Mesa rotativa: Ø 800 mm, carga máxima 1 200 kg

  • Diâmetro máximo da peça: 1 050 mm

  • Altura máxima da peça: 680 mm (vertical) / 1 095 mm (horizontal)

• Medição: Escalas lineares absolutas nos eixos X/Y/Z

• Características: Porta central amovível; Capacidade de maquinagem em pêndulo

• Alimentação:

  • Elétricas: 400 V / trifásico + terra

  • Potência necessária: 63 kVA

  • Ar comprimido: 6 bar

  • Capacidade do depósito de líquido de arrefecimento: 560 l

• Estado: Muito bem conservado

• Estado operacional: Em produção / sob tensão

• Extras: Vídeos com data e hora disponíveis mediante pedido

• Transporte: Segundo informações, pode ser transportado numa única peça

Equipamento adicional

• Refrigeração de alta pressão através do fuso, 70 bar

• Filtragem do líquido de arrefecimento por ciclone

• Transportador de aparas

• Sonda de peça Renishaw RMP-60

• Sistema de ajuste de ferramentas Renishaw RTS

• Esfera de calibração cinemática original

• Conjunto de Funções Avançadas 1 da Heidenhain

• Conjunto de Funções Avançadas 2 da Heidenhain

• Monitorização Dinâmica de Colisões (DCM)

• Função Lift-Off

• Conversor DXF

• Visualização do percurso da ferramenta em 3D

• Simulação de usinagem em 3D

• Visualizador CAD

• Sistema de lubrificação automática

• Unidade hidráulica

• Iluminação LED da área de trabalho

• Luz de alarme de 3 cores

• Documentação CE

• Manuais da máquina
