➤ DÖRRIES SCHARMANN Heavycut 1.2 TDV4 usado | Mandrilagem

Mostrar na língua original

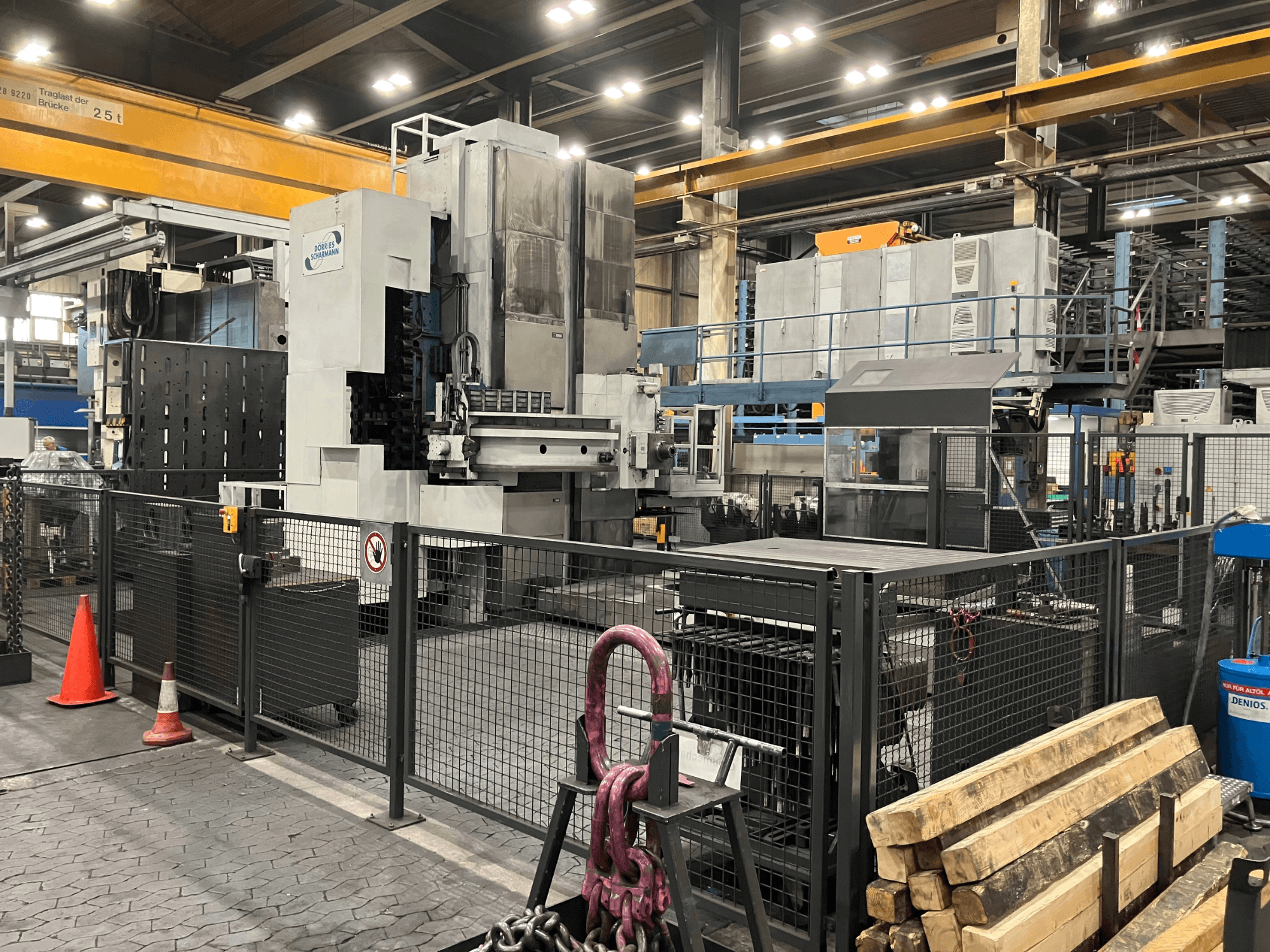

Esta máquina DÖRRIES SCHARMANN Heavycut 1.2 TDV4 de 6 eixos foi fabricada em 1989. Apresenta um impressionante curso no eixo X de 2 500 mm, um curso no eixo Y de 2 500 mm e um curso no eixo Z de 800 mm. A máquina inclui uma mesa robusta com dimensões de 2 000 x 2 500 mm e uma capacidade máxima de carga de 25 000 kg. Se procura capacidades de mandrilagem de alta qualidade, considere a mandriladora DÖRRIES SCHARMANN Heavycut 1.2 TDV4 que temos à venda. Contacte-nos para obter mais informações.

Visão Geral

marca: DÖRRIES SCHARMANN
ano: 1989
MODELO: Heavycut 1.2 TDV4
tipo de aplicação: Outras ferramentas
Localização: Alemanha
tipo de máquina: Máquina de Mandrilar (Metal)
marca da unidade de controlo: HEIDENHAIN

Informação Técnica - DÖRRIES SCHARMANN Heavycut 1.2 TDV4

Unidade de Controlo

Marca do controlo: HEIDENHAIN
Modelo do controlo: iTNC 530

Dimensões

Peso da máquina: 50000 kg
Comprimento da mesa: 2500 mm
Carga da mesa: 25000 kg
Largura da mesa: 2000 mm

Movimento

Eixo B max: 360°
Eixo B min: 0°
Número de eixos: 6
Percurso do eixo X: 2500 mm
Percurso do eixo Y: 2500 mm
Percurso do eixo Z: 800 mm

Especificação Técnica

Peso máximo da ferramenta: 40 kg
Potência do fuso: 65 kW
Velocidade do fuso: 2000 RPM
Tamanho do cone: ISO 50
Refrigeração através do fuso: Sim
Estações de ferramentas: 40

Informações adicionais

Especificações técnicas

* Controlo: Heidenhain iTNC 530

* Curso do eixo X: 2 500 mm

* Curso do eixo Y: 2 500 mm

* Curso do eixo Z: 800 mm

* Curso do eixo W: 700 mm

* Curso do eixo V: 1 500 mm

* Eixo B: 360°

* Diâmetro do fuso de trabalho: 150 mm

* Porta-ferramentas: ISO 50 DIN 2079

* Número de estágios de engrenagem: 3

* Dimensões da mesa: 2 000 × 2 500 mm

* Altura da mesa: 1 050 mm

* Capacidade de carga da mesa: 25 000 kg

* Velocidade de avanço do eixo V: 1–10 000 mm/min

* Velocidade de avanço do eixo B: 2,4 rpm

* Deslocamento rápido nos eixos X/Y/Z/W: 10 000 mm/min

* Velocidade de avanço nos eixos X/Y/Z/W: 1–10 000 mm/min

* Secção transversal da viga do pórtico: 325 × 325 mm

* Almoxarifado de ferramentas: almoxarifado em cadeia

* Capacidade do carregador de ferramentas: 40 ferramentas

* Diâmetro máximo da ferramenta: 340 mm

* Diâmetro máximo da barra de mandrilagem: 500 mm

* Comprimento máximo da ferramenta: 500 mm

* Peso máximo da ferramenta: 40 kg

* Velocidade rápida do carregador de ferramentas: aprox. 40 m/min

* Velocidade de deslocamento do carregador de ferramentas: aprox. 1,2 m/min

* Sistema de refrigeração: Refrigeração através do fuso

* Sistema de refrigeração: bicos de refrigeração externos

* Filtragem do líquido de arrefecimento: Filtro de fita de papel

* Monitorização do processo: controlo adaptativo

* Volante: HR 550 FS

* DNC: Heidenhain DNC

* Controlo adaptativo à carga: Sim

* KinematicsOpt: Sim

* Configurações globais do programa: Sim

* HDR e SIK: Sim

Equipamento adicional / acessórios

* WFK 100 S

* WFK 50 S

* Montagem automática do cabeçote de fresagem

* Fixação automática da cabeça de fresagem

* Acionamento do cabeçote de fresagem através de eixo controlado

* Arrefecimento da ferramenta com 4 bicos

* Transportador de aparas

* Monitorização do binário

* Indicadores de posição

Requalificação / Modernização em 2013

* Controlo CNC: Heidenhain iTNC 530

* Ecrã plano a cores TFT de 19" BF 760

* TouchPad TE 745 com painel de controlo da máquina integrado

* Volante eletrónico HR 550 FS com grelha e componentes de ligação

* HDR e SIK

* Configurações globais do programa

* KinematicsOpt

* Controlo adaptativo da carga

* DNC da Heidenhain

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
