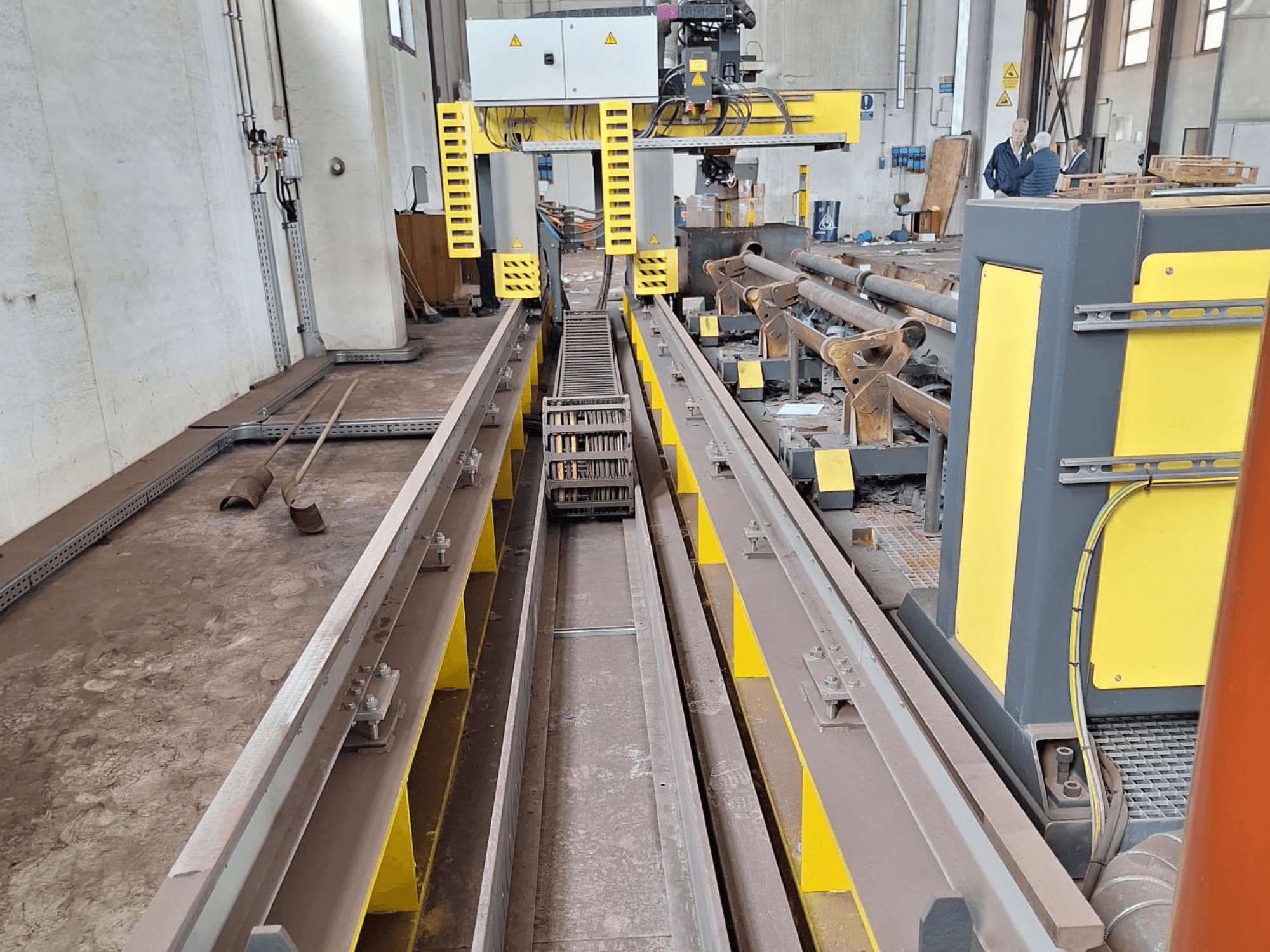

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Tecnologia de corte: Plasma de alta definição

• Capacidade do tubo

  • Comprimento máximo do tubo: 8.000 mm

  • Diâmetro mínimo/máximo do tubo: 100 mm / 750 mm

  • Espessura mínima/máxima da parede: 3 mm / 20 mm

• Capacidades de corte

  • Corte reto, corte em bisel, bisel em V, bisel em Y, corte de tubos 3D

• Configuração / movimentos dos eixos

  • X (longitudinal): Acionamento duplo sincronizado sem escovas com controlo eletrónico dos eixos em ambos os lados do pórtico; comprimento da guia 11.000 mm; motorização dupla

  • Y (transversal): Acionamento sem escovas com transmissão por cremalheira e pinhão

  • Z (vertical): Eixo de posicionamento da tocha motorizado, velocidade até 4.000 mm/min

  • Eixo de rotação do tubo: Eixo sincronizado para rotação do tubo, comprimento do tubo até 8.000 mm

• Cabeça de bisel - VBA WRIST

  • Rotação: ±540°

  • Ajuste da inclinação/do bisel: ±60°

  • Ângulo do bisel de corte: ±45°

  • Velocidade máxima de inclinação: 38°/seg

  • Controlo tangencial durante o corte

  • Controlo da altura da tocha de arco voltaico

  • Controlo mecânico da altura da tocha para corte em bisel

  • Proteção contra colisão da tocha

• Construção da máquina

  • Estrutura da máquina para serviço pesado

  • Guias de precisão longitudinais e transversais

  • Sistema de acionamento de cremalheira e pinhão de precisão

  • Motores sem escovas

• Mandril / fuso

  • Fuso sincronizado para corte de tubos

  • Tamanho do mandril: 500 mm

  • Furo passante: 150 mm

• Suportes de tubos

  • 3 carros de suporte manual com posicionamento por parafuso trapezoidal

• Gerador de plasma

  • Modelo: ESAB iSeries300i

  • Corrente máxima: 300 A (gama 5-300 A)

  • Tensão de saída: 180 V

  • Alimentação eléctrica: 380 V / 50-60 Hz

  • Ciclo de trabalho (40°C): 100%

  • Potência máxima de saída: 54 kW

• Gases de processo

  • Gases de plasma: Ar / O2 / Ar-H2 / N2

  • Gases de proteção: Ar / N2 / O2 / H2O

• Dimensões do gerador

  • 1219 x 898 x 1031 mm

  • Sistema de controlo

  • ESAB VISION T5 CNC

  • Ecrã tátil a cores de 18,5", operável por luvas

  • Software de assistência ao operador OpWizard

• Software

  • Software de programação de corte de tubos ESAB

Equipamento adicional

• Mesa de corte plana com lâminas, 1.500 x 1.000 mm
