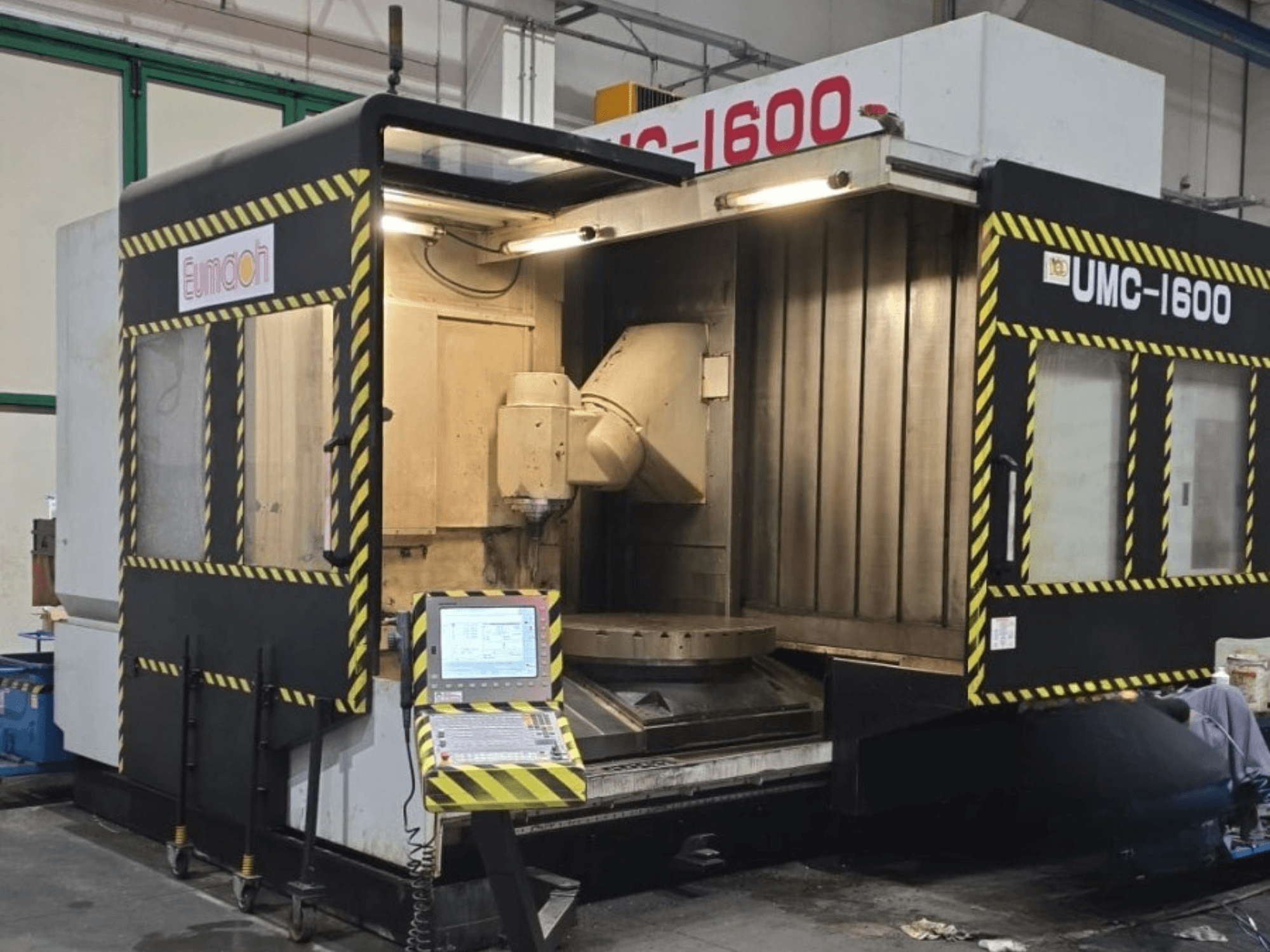

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Certificação CE: Sim

Cursos e avanços

• Ângulo de rotação do eixo B: +10° a −190°

• Rotação do eixo C: 360°

• Deslocamento rápido X/Y/Z: 24 / 24 / 24 m/min

• Avanço de corte X/Y/Z: 20 / 20 / 20 m/min

Mesa rotativa (eixo C)

• Diâmetro da mesa: Ø1 320 mm

• Velocidade máxima da mesa: 30 rpm

• Incremento mínimo de indexação: 0,001°

• Acionamento: motor de binário de acionamento direto

• Ranhuras em T: 13 ranhuras, tamanho 18H, passo de 100 mm

• Altura da mesa em relação ao chão: 1 085 mm

Cabeça giratória (eixo B)

• Acionamento: motor de torque de acionamento direto

• Tempo de rotação vertical ↔ horizontal: 3 s

• Ângulo de rotação: +10° / −190°

Fuso

• Potência S1/S6: 37,4 / 54 kW

• Binário S1/S6: 170 / 390 Nm

• Diâmetro do rolamento do fuso dianteiro: 100 mm

• Distância entre o centro do fuso e a coluna: 1 105 mm

• Cônico do fuso: A confirmar (a documentação indica HSK-A100, BT, CAT e SK50 como possíveis)

Distâncias de trabalho

• Distância vertical entre a ponta do fuso e a superfície da mesa: 150–1 200 mm

• Distância horizontal entre o centro do fuso e a superfície da mesa: 100–1 150 mm

• Distância vertical da ponta do fuso ao centro da mesa: −300 a 960 mm

• Distância horizontal do centro do fuso ao centro da mesa: −250 a 1 010 mm

Trocador automático de ferramentas

• Tipo: Braço de came

• Diâmetro máximo da ferramenta: Ø150 mm

• Comprimento máximo da ferramenta: 350 mm

• Posição de troca de ferramentas: Horizontal

Guias e parafusos de esferas

• Dimensões das guias lineares X/Y/Z: 55 / 55 / 55 mm

• Número de calhas de guia X/Y/Z: 4 / 2 / 2

• Número de blocos-guia X/Y/Z: 8 / 4 / 6

• Diâmetro dos fusos de esferas X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Passo do parafuso de esferas X/Y/Z: 16 / 12 / 12 mm

Dados elétricos

• Tensão: 400 V

• Frequência: 50/60 Hz

• Carga conectada: 80 kVA

O desenho esquemático confirma as dimensões de instalação

Características integradas/opções

• Usinagem simultânea em 5 eixos

• Cabeça giratória do eixo B com acionamento direto

• Mesa rotativa do eixo C com acionamento direto

• Controlo HEIDENHAIN iTNC 530 HSCI com interface RS-232

• Escalas lineares nos eixos X, Y e Z

• Codificadores rotativos nos eixos B e C

A aguardar confirmação (informações sobre a máquina)

• Cônico exato do fuso

• Horas de funcionamento

• Horas de funcionamento do fuso

• Confirmação de que o carregador de 60 ferramentas e todo o equipamento indicado estão instalados nesta máquina específica

Equipamento adicional

• Transportador de aparas do tipo corrente

• Dois transportadores de aparas do tipo parafuso

• Proteção total contra salpicos com cobertura (cabina)

• Sistema de refrigeração programável

• Jato de ar no fuso

• Refrigerador de água do fuso (chiller)

• Luz de trabalho

• Luz de estado da máquina

• Manuais da máquina e do sistema de controlo

• Caixa de ferramentas

• A máquina inclui aproximadamente 40 porta-ferramentas HSK-100.

A confirmar (acessórios)

• Refrigeração através do fuso (CTS)

• Sonda de contacto (medição da peça)

• Sistema de medição de ferramentas (ajustador de ferramentas)

• Lista completa de porta-ferramentas e acessórios incluídos
