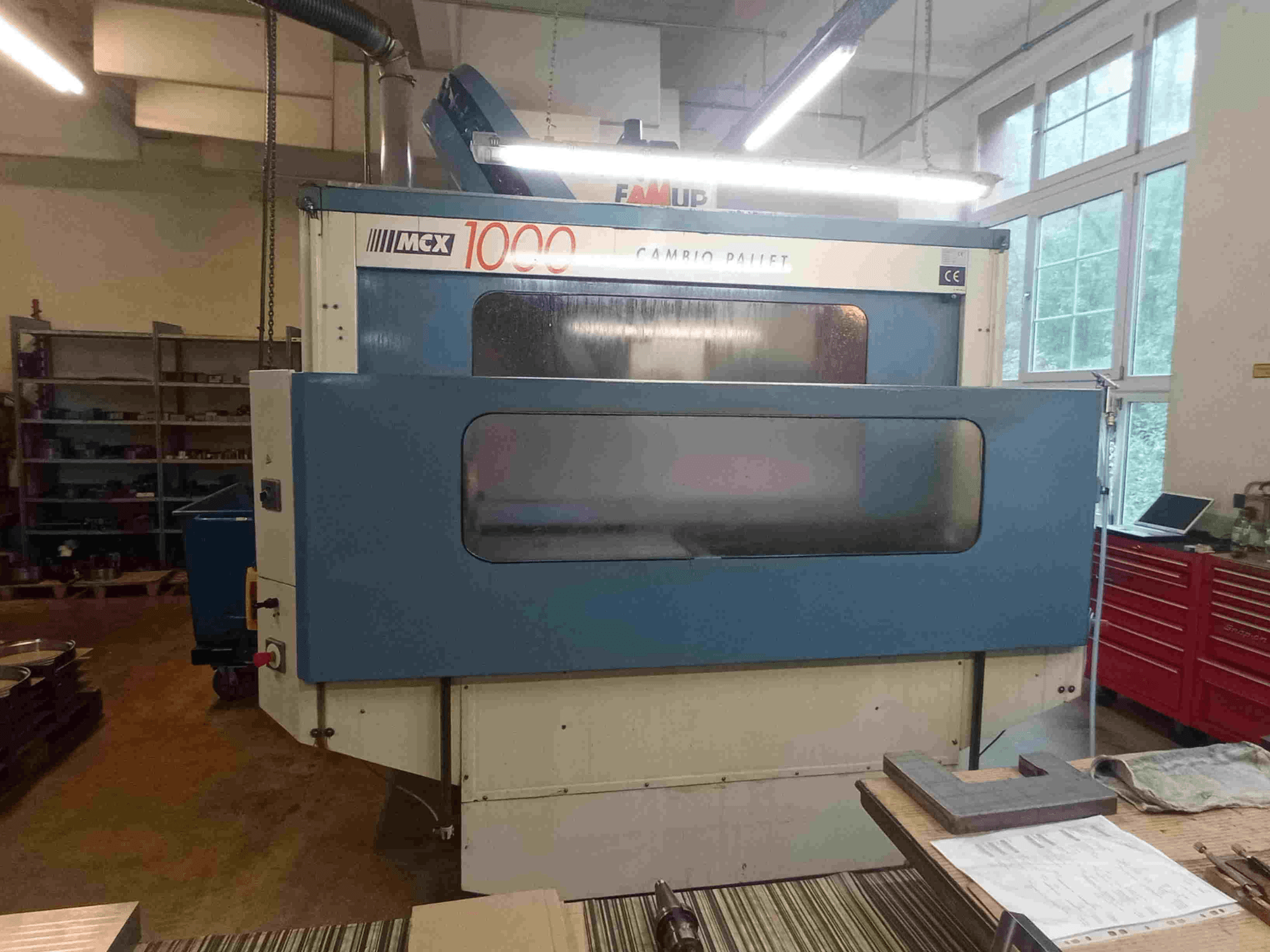

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Estado da máquina / Histórico de utilização: Funcionou durante cerca de 5 anos em regime de 2 turnos, tendo o período restante sido em regime de 1 turno; contador de horas indisponível

- Unidade de controlo: Siemens Sinumerik 810M GA3

- Curso longitudinal (eixo X): 1 100 mm (com trocador de paletes)

- Curso transversal (eixo Y): 480 mm

- Curso vertical (eixo Z): 470 mm

- Área útil da mesa de paletes: 1 000 x 450 mm (2 paletes)

- Ranhuras em T (palete): 5 x 14 x 80 mm

- Capacidade de carga da mesa: 600 kg

- Tempo de troca de palete: 9 segundos

- Velocidade do fuso: 50 - 8 000 rpm (opção de fuso de alta velocidade)

- Cônico do fuso: SK 40 / ISO 40 (DIN 69871)

- Potência do motor do fuso: 11,25 kW (30 min) / 9 kW (S1 contínuo)

- Velocidade de avanço de trabalho (X, Y, Z): 10 000 mm/min

- Deslocamento rápido (X, Y, Z): 24 000 mm/min

- Capacidade do carregador de ferramentas: 30 posições (carregador em cadeia)

- Diâmetro máximo da ferramenta: 110 mm

- Comprimento máximo da ferramenta: 280 mm

- Peso máximo da ferramenta: 6 kg

- Tempo de troca de ferramenta: 3 s (5 s de peça a peça)

- Potência total instalada: 18 kW

- Dimensões totais da máquina (C x L x A): 3 500 x 3 150 x 3 000 mm

- Equipamento adicional e acessórios:

- Mesa rotativa CNC de 4.º eixo (250 mm de diâmetro) com contraponto pneumático

- Mão-corrente eletrónica portátil / volante

- Foles de substituição para o eixo Z

- Várias correias dentadas para a máquina e o 4.º eixo

- Suporte de pinça para o carregador de correntes

- Rosqueamento rígido (rosqueamento sem mandril de compensação de comprimento)

- Cabina de proteção contra salpicos com luz de trabalho halogénea

- Sistema de arrefecimento com bicos de lavagem integrados para um fluxo ideal de aparas

- Bandeja/recipiente para aparas

- Sistema de lubrificação central automática

- Arrefecimento do quadro elétrico / permutador de calor
