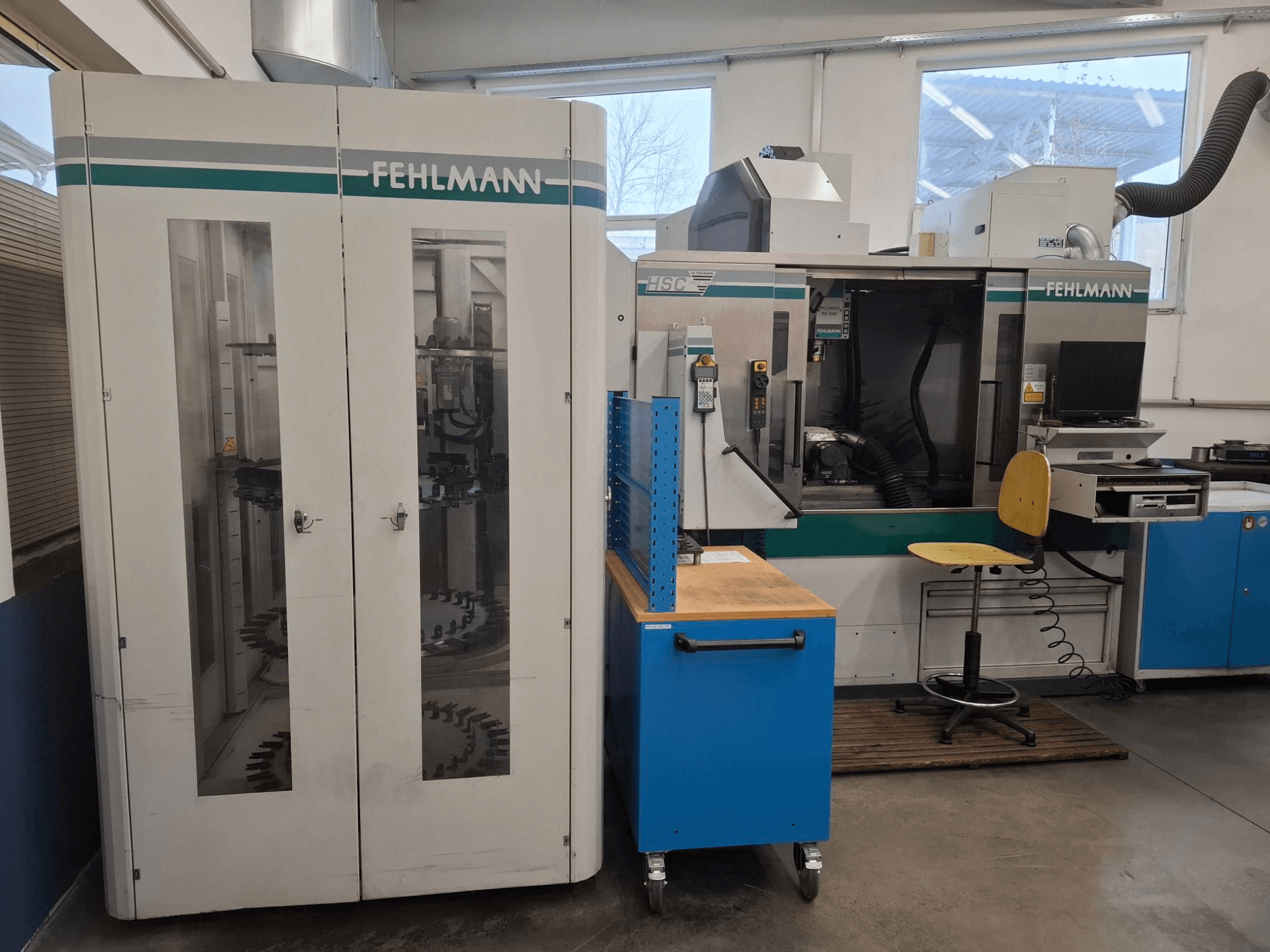

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Dimensões da mesa: 1260 x 490 mm

Equipamento adicional

• inclui o sistema de automação EROWA Robot Multi

• Item 20 (N.º de artigo 3391-176): 1 unidade. Controlo de percurso contínuo Heidenhain iTNC 530M (versão base padrão) Item 30 (N.º de artigo 3360-181): 1 unidade. Opção de software 1 para o iTNC 530M (usinagem em mesa rotativa em mm/min, programação de contornos na superfície do cilindro, inclinação do plano de trabalho, incluindo interpolação circular em 3 eixos) Item 40 (N.º de artigo 3360-182): 1 unidade Opção de software 2 para o iTNC 530M (usinagem 3D: movimento suave, compensação de ferramenta 3D, TCPM, interpolação linear em 5 eixos, splines, tempo de processamento de bloco de 0,5 ms) Item 50 (N.º de artigo 3391-211): 1 unidade. Sistema de fixação padrão Item 60 (N.º de artigo 3390-220): 1 unidade. Mesa da máquina 1260 x 490 com 9 ranhuras em T 12H8, distância de 50 mm Item 70 (N.º de artigo 3391-240): 1 unidade. Sistema de troca de ferramentas com 28 ranhuras de carregador HSK-E50, Item 80 (N.º de artigo 3390-270): 1 unidade. Envolvente lateral da área de maquinagem em chapa de aço inoxidável, com portas de correr de ampla abertura na parte frontal e painéis de policarbonato. Inclui 2 luzes antiestroboscópicas. Porta lateral direita com abertura manual ou automática opcional. Item 90 (N.º de artigo 3390-272): 1 unidade. Porta lateral direita com janela, com fechadura Item 100 (N.º de artigo 3390-275): 1 unidade. Porta automática do compartimento à esquerda do P90 para carregamento da peça. Inclui 2 cilindros pneumáticos, guias, válvula de controlo e circuito de controlo para comando CNC. Item 110 (N.º de artigo 3390-288): 1 unidade. Envolvente completa da área de maquinagem na parte superior (32/28 ferramentas), com recesso com fechadura para grua de carregamento. Item 120 (N.º de artigo 3360-506): 1 unidade. Função alargada de poupança de energia através de temporizador eletrónico. Passagem automática para modo de espera dos acionamentos da máquina após a conclusão dos programas NC e reinício da instalação. Item 130 (N.º de artigo 3360-842): 1 unidade. Sistema de extração de névoa de óleo para a área de maquinagem. Item 140 (N.º de artigo 3390-851): 1 unidade. Sistema de refrigeração padrão de 3 bar / 30 l/min com 2 bombas submersíveis, gaveta de aparas, filtro adicional de aparas finas e filtro de malha esticada. Depósito de líquido de arrefecimento com capacidade de 240 l. Item 150 (N.º de artigo 5130-101 Especial): 1 unidade. Preparação para sistema de lubrificação de quantidade mínima. Mangueiras encaminhadas através da cabeça da máquina até ao fuso. Comutável através das funções M. Item 160 (N.º de artigo 3363-872): 1 unidade. Sistema de sonda tátil 3D Renishaw MP 40, incluindo encaixe no fuso HSK E50, ponta de contacto com Ø de 6 mm e transmissão de sinal sem fios através de sistema de infravermelhos. Autocalibração com radiação de 360°. Item 170 (N.º de artigo 3390-877): 1 unidade. Sistema a laser NT para medição e monitorização de alta precisão de ferramentas com diâmetro de 0,15 a 63 mm. Medição suportada por ciclos do diâmetro e comprimento, bem como da estabilidade do contorno. Inclui alinhamento automático e verificação da mesa de ferramentas CNC. Item 180 (N.º de artigo 3360-918): 1 unidade. Configurações FEHLMANN HSC (Ciclo 327) para otimização dinâmica dos acionamentos digitais dos eixos. Item 190 (N.º de artigo 4875-114): 1 unidade. Unidade automática de indexação e rotação CNC ATS 160 CNC-SDKD--ITSPC em versão digital com mandril de fixação rápida Erowa ITS Power Chuck. Altura do centro: 160 mm. Ângulo de rotação: +18° a -5°. Diâmetro máximo da peça: 300 mm. Peso máximo da peça: 50 kg. Binário de aperto do eixo de rotação: 1000 Nm. Binário de aperto do eixo de indexação: 600 Nm. Peso: 110 kg. Item 200 (N.º de artigo 3390-714): 1 unidade. Preparação na máquina para a montagem de uma unidade de indexação/rotação CNC ATS 160 CNC-D numa Fehlmann Picomax 90 CNC. Item 210 (N.º de artigo 4875-787): 1 unidade. Mandril de teste curto (60 mm) para verificação do ponto zero do dispositivo. Item 220 (N.º de artigo 4875-876): 1 unidade. Suporte de elevação para sistema de medição a laser. Item 230 (N.º de artigo 4875-950): 1 conjunto de material de fixação para mesa com ranhuras em T de 12 mm. Sistema de carregamento de peças EROWA Robot Multi (ERM): Item 240 (N.º de artigo 5209-010): 1 unidade. Sistema de carregamento de peças EROWA Robot Multi com magazins combináveis para os tipos de paletes ITS50, Holder 72, ITS148, UPC. Item 250 (N.º de artigo 5209-020): 1 unidade. Braço de pinça RCS I fixo. Item 260 (N.º de artigo 5208-031): 1 unidade. Unidade pneumática para controlo do mandril n.º 1 na mesa da máquina n.º 1. Item 270 (N.º de artigo 5209-040): 1 unidade. Pinça RCS para ITS 50. Item 280 (N.º de artigo 5209-100): 4 unidades. Placa de carregador para ITS 50, suporte 72, na vertical, máx. 6 placas com 30 suportes de elétrodos cada, dimensão máxima recomendada da peça: aprox. 100 x 100 x 200. Item 290 (N.º de artigo 5201-150): 1 unidade de palete de alinhamento ITS 115. Item 300 (N.º de artigo 3390-295): 1 unidade de estrutura de montagem do robô com chapas de proteção, base da bandeja de recolha de gotas e conjunto de cabos. Item 310 (N.º de artigo 5220-001): 1 unidade do FEHLMANN Milling Center Manager (MCM) Versão 5 para centros de maquinagem com carregamento automático de peças. Inclui hardware de PC com Windows XP. Item 320 (N.º de artigo 5220-803): 1 unidade. Consola de controlo MCM com gaveta para teclado com fechadura e suporte para 4 ferramentas HSK50. Kit de acessórios para máquinas HSC HSK-E50: Item 330 (N.º de artigo 8079-002): 1 unidade. Pino de calibração 12/10 mm. Item 340 (N.º de artigo 8520-000): 1 unidade de limpador cónico HSK 50. Sistema de extração de pó de grafite: Item 350 (N.º de artigo 5002-001): 1 unidade de sistema de extração a vácuo industrial para pó de grafite, tipo 16.2.5, automático. Turbina de sucção de 3,1 kW, caudal nominal de 1 680 m³/h, insonorizada até 75 dBA, depósito de 100 l. Item 360 (N.º de artigo 5002-011): 1 unidade. 1 ponto de sucção à direita, tubagem de 100 mm. Item 370 (N.º de artigo 5002-090 Especial): 1 unidade. Ponto de sucção para limpeza manual da sala de maquinagem. Item 380 (N.º de artigo 3390-565): 1 unidade. Unidade de refrigeração do armário de controlo para o PICOMAX 90.
