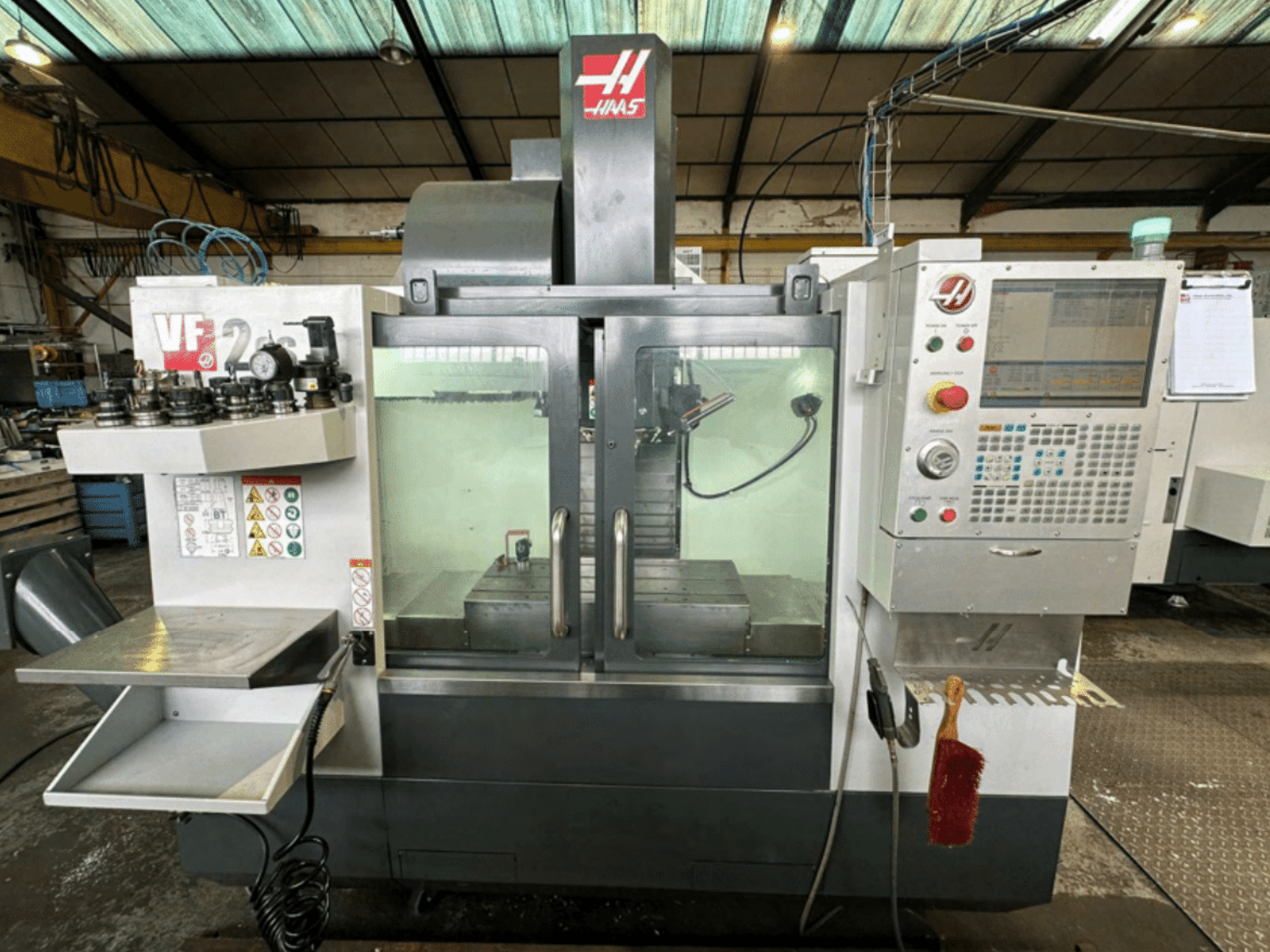

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Mesa: 914 × 356 mm, 3 ranhuras em T, largura de 16 mm (5/8"), espaçamento de 125 mm

Fuso:

• Binário máximo: 120-125 Nm a baixas rotações

• Rotação: CW/CCW programável (M03/M04), orientação M19

• Lubrificação dos rolamentos: ar/óleo

Trocador de ferramentas:

• Super-velocidade SMTC de montagem lateral, 30+1 estações

• Ferramenta a ferramenta: ~1,6 s; chip-to-chip: ~2.2 s

• Ferramenta máxima: 5 kg; Ø 76 mm (adjacente cheio) / Ø 127 mm (adjacente vazio); comprimento 279 mm

Velocidades de avanço e desempenho:

• Rápidos (X/Y/Z): 35,6 m/min

• Avanço máximo de corte: 21 m/min

• Alta aceleração (Super Speed) e maquinação de alta velocidade activada

Sondagem (WIPS, Renishaw), totalmente integrada com a Haas VPS:

• Apalpador de trabalho: zeragem automática, medição de contorno, centros de furos, faces angulares, verificação de posição

• Apalpador de ferramenta: medição de comprimento/diâmetro, deteção de quebra de ferramenta

Refrigeração e pneumática:

• Refrigerante de inundação com depósito de 200 L; orientação padrão dos bicos + anel do fuso

• Lubrificação por névoa para perfuração/rosqueamento

• Ar comprimido: 6,5-7 bar (95-100 psi) para troca de ferramentas e purgas

Controlo e conetividade (Haas NGC, ecrã a cores de 15"):

• Memória de programa: 32 GB

• UI: menus, navegador de ficheiros, offsets, VPS integrado

• Conectividade: Wi-Fi, Ethernet, USB frontal

• Programação: macros (# variáveis, IF/THEN, WHILE, cálculos), editor VPS, ecrã multimédia

Opções/software activados:

• Macros, rotação e escalonamento, rosqueamento rígido, orientação do fuso M19

• Maquinação de alta velocidade, editor VPS, visualização de meios

• Capacidade de 4º eixo (controlo), 32 GB de memória, conetividade Wi-Fi

• Desvios de ferramenta e trabalho, fuso de 12.000 rpm, WIPS (peça + sonda de ferramenta)
