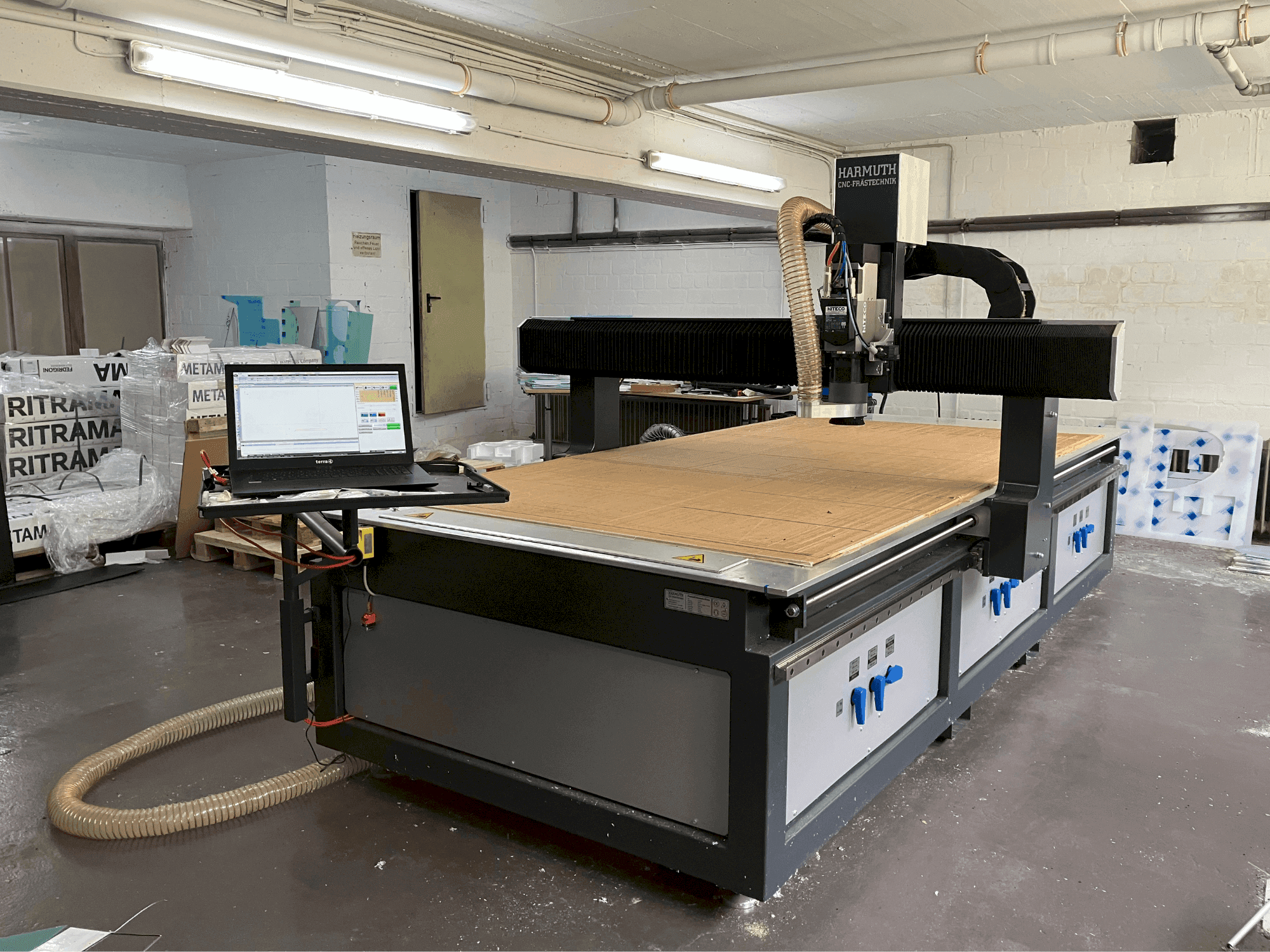

HARMUTH - F+3000DE-MIL-HAR-2020-00001

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Gama de velocidades do fuso: 300 - 24fresagem sem vibrações, sistema de acionamento por motor passo a passo, funções automáticas no software de controlo vantagens qualitativas da máquina: ponto laser para aproximação ao ponto zero, deteção ótica de marcas de registo,000 rpm /potência do motor do fuso: 3. 8 kw /cone da ferramenta: sk30
  • - Fresagem sem vibrações, sistema de acionamento por motor passo a passo, funções automáticas no software de controlo / vantagens qualitativas da máquina: laser pontual para aproximação ao ponto zero, deteção ótica de marcas de registo

Informações adicionais

• - -Dimensões externas: comprimento = 3760 + unidade operacional 1200mm, largura 2500mm, altura 2000mm. A base da máquina é completamente feita de aço Portal feito de perfil de alumínio pesado (40KG/m) para a fresagem sem vibração Os accionamentos são feitos através de parafusos de esferas (20x20mm X/Y e 16x5mm para o eixo Z) Sistema de acionamento por motor passo-a-passo Velocidades de posicionamento X / Y até 12m/min , Z 6m/min A eletrónica de controlo está instalada num armário de aço diretamente na máquina A ligação ao computador é feita através de EtherCad 2 tomadas de saída configuráveis, por ex. Software de controlo da máquina "Penta-Tec" com funções de operação muito simples e muitas funções automáticas, funções de desenho, cálculos de contorno, importação de DXF, s4m e código G Processamento 3D, atribuição automática de plano e de fresa a partir de um DXF Sonda de nivelamento para medição da altura da mesa (correção da mesa da máquina) Sonda para medição automática da ferramenta, mesa de vácuo Numa placa de alumínio fundido é fresado um "padrão quadriculado" de 15 mm em diferentes áreas que podem ser ligadas através de uma válvula de esfera. Um painel de MDF de 5mm é então colocado sobre esta mesa O ar é aspirado sem perfurar o painel! Equipamento da máquina: Fuso de fresagem HITECO PT300 L/4/24 SK30 3,8 kW -300 - 24.000 rpm com conversor de frequência (a velocidade é controlada através do software) -conjunto de pinças completo Laser de ponto para facilitar a aproximação ao ponto zero. Aspirador industrial Harmuth Fräse 3x1200 Watt, 80 litros, 270mbar Sistema de PC portátil para controlo Pentatec Bomba de vácuo - Controlada por pressão 4 kW a 100Hz, SV 8.190/2-48 -380 mbar aprox. 175 m³/h - Controlo da bomba através de sensor de contacto ou, opcionalmente, através de monitorização do vácuo da velocidade da máquina (com a série Profi) - Pressão de vácuo pré-selecionável = a bomba regula o valor enquanto a potência for suficiente (com monitorização do vácuo da série Profi) - O preço inclui todos os componentes Trocador de ferramentas 10 vezes - para suportes de cones, desloca-se pneumaticamente a partir da área de trabalho, de modo a que não haja restrições de percurso e possa ser empurrado um componente mais comprido - incluindo eletrónica de controlo, válvulas, extensão de software e dispositivos de segurança, tais como: Consulta do variador de frequência se o motor está parado, se o trocador de ferramentas está aberto, se as estações de ferramentas estão livres ou ocupadas Suportes cónicos SK30-ER25 (ER32) para pinças de 3 a 16mm (20mm, dependendo do sistema) Deteção ótica de marcas de registo Sistema de câmara para deteção de marcas de registo e correção dos dados de fresagem (Este sistema está integrado no nosso software, não é necessário instalar outro software) Âmbito de fornecimento: fresadora + unidade de controlo (PC + software), ventosa, compressor, bomba de vácuo

Termos de Pagamento

• Pagamento adiantado

• Financiamento de activos
