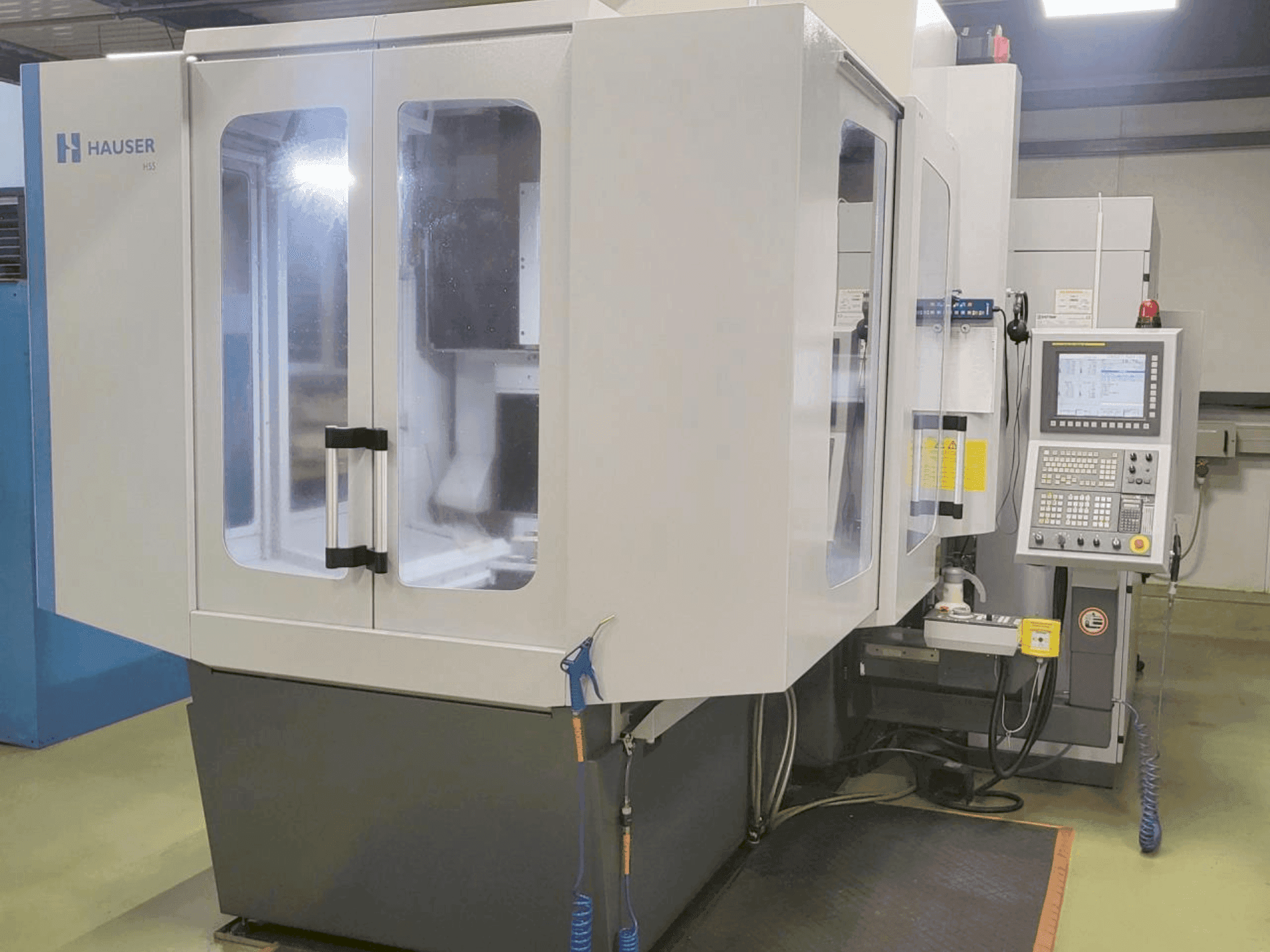

HAUSER - KELLENBERGER H55-400CH-GRI-HAU-2019-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Mandril de retificação (z-c-u): diâmetro da manga do mandril: 125 mm
• Gamas de velocidade standard (motor 40s): continuamente ajustável, programável 4000-40000 rpm

Informações adicionais

Peça de trabalho Capacidade da máquina: Deslocação dos eixos X e Y: 1300 x 800 mm Curso vertical da cabeça de retificação (eixo W): 635 mm Distância entre a mesa e a placa de montagem do motor de retificação do eixo U: 905 mm Distância entre a mesa e o suporte de ferramentas HSK25 (nariz do motor de retificação 70S): 0-710 mm Distância entre colunas: 970 mm Diâmetros de retificação (modo de retificação planetária): Com roda de Ø50mm (motor 70S): Modo automático (posição central do eixo U): máx. 144 mm Modo semi-automático (posição deslocada do eixo U): máx. 234 mm Com placa intermédia: máx. 360 mm Com roda de Ø100mm (motor 40S): Modo automático (posição central do eixo U): máx. 194 mm Modo semi-automático (posição deslocada do eixo U): máx. 284 mm Com placa intermédia: máx. 360 mm Retificação cónica (opção): Até 120° (divergente/convergente) Mesa Superfície útil: 1440 x 860 mm Movimento Avanços: Deslizadores de eixo X/Y: Avanço de trabalho: 0-2000 mm/min Avanço rápido: 4000 mm/min Eixo W (corrediça vertical): Avanço de trabalho: 0-2000 mm/min Deslocação rápida: 4000 mm/min
