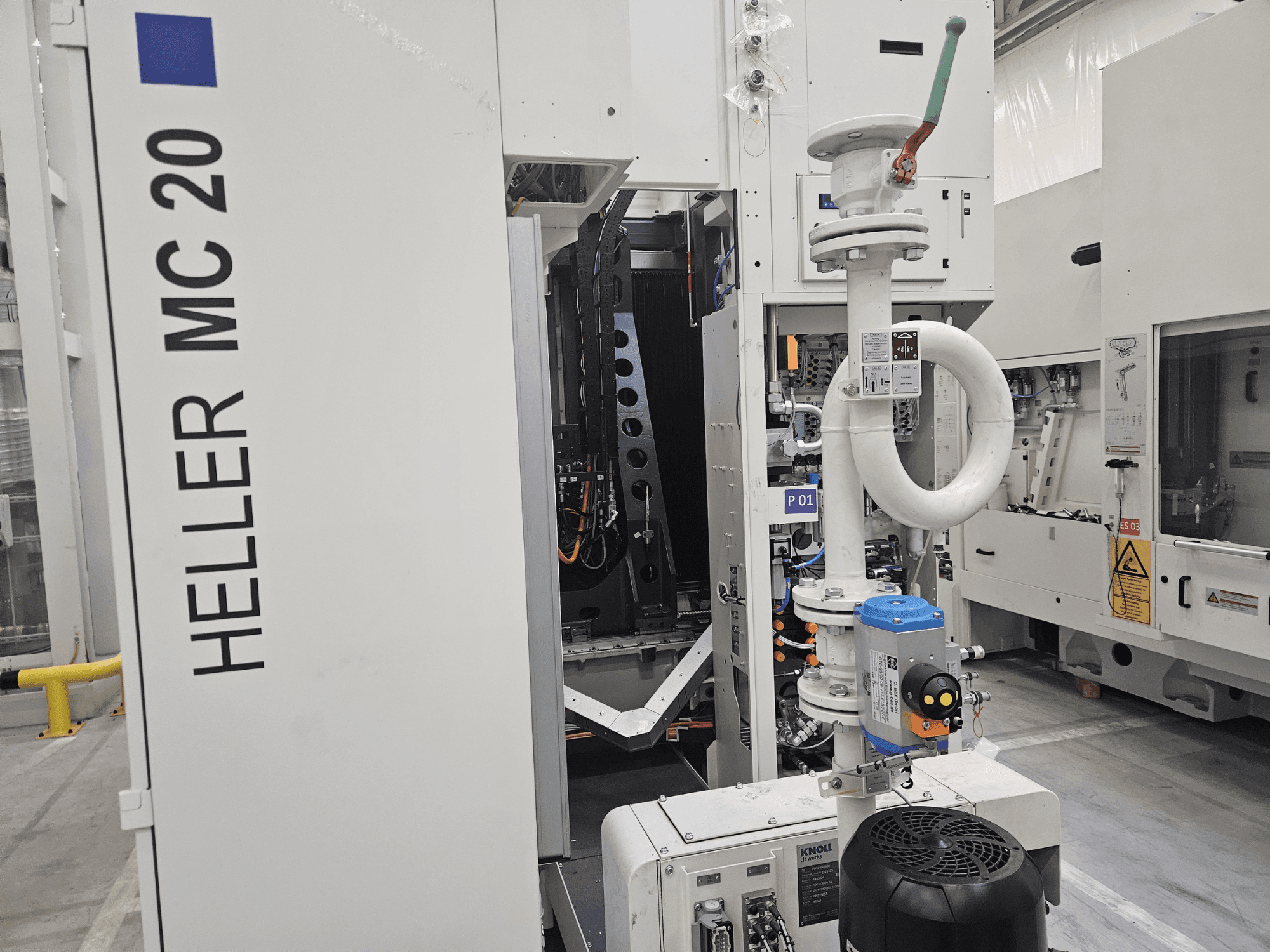

HELLER - MC 20PL-MIL-HEL-2019-00001

Área de trabalho

• Forças de alimentação (X/Y/Z): 10,000 N

Velocidades e dinâmica

• Deslocação rápida X/Y/Z: 60.000 mm/min

• Aceleração: X 7 m/s², Y 8 m/s², Z 6 m/s²

Fuso / unidade de maquinagem (HSK-A63)

• Interface da ferramenta: HSK-A63

• Diâmetro do fuso no rolamento dianteiro: 70 mm

Gestão de ferramentas

• Tipo de magazine de ferramentas: HSK-A63

• Número de posições de ferramentas: 44

• Peso máximo da ferramenta com todos os alojamentos ocupados: 6 kg

• Comprimento máximo da ferramenta: 550 mm

• Diâmetro máximo da ferramenta: com todos os bolsos ocupados 120/80/80 mm; com os bolsos adjacentes livres 150 mm

• Tempo mínimo de cavaco a cavaco (VDI): aprox. 3,3-4,4 s

Eixos rotativos (A/B/AB)

• Diâmetro da mesa rotativa (eixo A/B): 520 mm

• Diâmetro do círculo de interferência: Eixo A 1260 mm; eixo AB/eixo B 800/900 mm

• Velocidade: Eixo A 17 rpm; eixo B/eixo AB 40/50 rpm

• Resolução de indexação: Eixo A 360.000 × 0,001°; eixo B 360.000 × 0,001°

• Precisão de indexação (VDI/DGQ 3441): Eixo A 12 segundos de arco; Eixo B 10 segundos de arco

Sistema de medição

• Sistema de medição de posição: Escalas lineares diretas e absolutas

Dados de instalação

• Alimentação eléctrica: 400 V / 50 Hz

• Carga total ligada: aprox. 27-30 kVA

• Necessidade de ar comprimido: 4,5-6 bar

Equipamento adicional

• A máquina está em muito bom estado técnico

• Documentação de serviço completa disponível

• Sistema de carga e descarga dedicado
