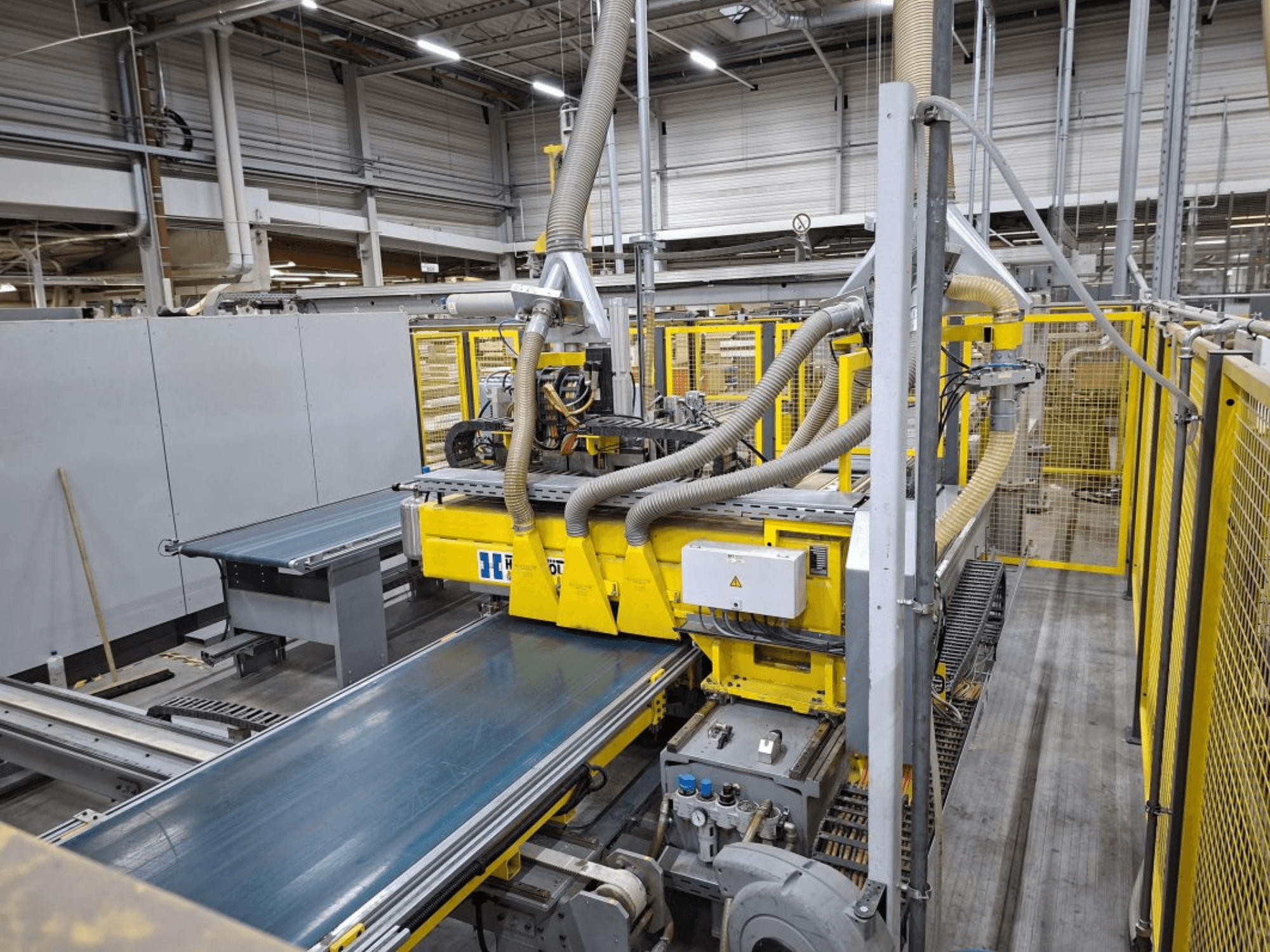

Este equipamento de perfuração Hüttenhölscher foi fabricado em 2010. Possui uma sequência de funções controlada por PC no Windows 7, TwinCAT, e um sistema de perfuração usado com um pórtico de carregamento de 6 estações. O equipamento inclui um robot de pórtico de 2 eixos, eixos Y/Z com servomotores e uma distância de deslocação do eixo Y de 8500 mm e do eixo Z de 1500 mm. Dispõe igualmente de uma viga transversal de aspiração com um fornecimento de vácuo de quatro circuitos. Contacte-nos para mais informações sobre esta máquina.
Visão Geral
- marca: Hüttenhölscher
- ano: 2010
- MODELO: Drilling rig
- tipo de aplicação: Perfuração e sondagem (madeira)
- Localização: Alemanha
- tipo de máquina: Furadeira multi-fuso
Informações adicionais
Sistema de perfuração usado constituído por um pórtico de carga de 6 estações
robot de pórtico de 2 eixos
Eixos Y/Z com servo-motores
Distâncias de deslocação: Eixo Y 8500 mm, eixo Z 1500 mm
Travessa de aspiração com alimentação de vácuo de quatro circuitos
Geração de vácuo por meio de ejetor
Comprimento: 300 - 2250 mm
Largura: 350 - 710 mm
Espessura: 16 - 25 mm
Altura da pilha: Max. 1000 mm (60 peças) incluindo placa de proteção
Engrenagem de perfuração: Duas engrenagens de perfuração de 16 fusos
Fusos acionáveis: 8000 rpm
Serra de ranhuras (suporte 1) para cortar ranhuras especiais na parede traseira
Unidade de serrar com suporte de ferramentas, controlo de velocidade através de conversor de frequência
2x fusos de fresagem à direita/esquerda no bordo frontal (suporte 1)
Estrutura de base em construção soldada com superfícies aparafusadas maquinadas
O suporte pode ser deslocado na direção X através de um servomotor
Engrenagem de perfuração a=32 mm, ajustável com conversor de frequência, mandril de perfuração Ø 10h7 com parafuso de fixação
4 estações de empilhamento
1 estação de apoio manual / alimentação automática - manual
1 estação de remoção / automática - remoção manual
Transportador de rolos de piso / alimentação da pilha
4 linhas de transporte de rolos: 930 mm de largura x 3600 mm de comprimento
AH 300 mm
Alimentação / remoção: carro de transferência cruzada manual
Secção de transporte: 950 mm de largura x 4100 mm de comprimento
Batente lateral integrado
Alimentação manual
Secção de correia dentada: 900 mm de largura x 2500 mm de comprimento
Elevador pneumático para transportadores de correia dentada
Cilindros de aperto duplo pneumáticos, controlados por fuso de esferas e servo motor
Engrenagem de perfuração a=32 mm, regulável por conversor de frequência
Posição de trabalho controlada pneumaticamente por piloto
Lançadeira de transferência: Secção de correia dentada com 900 mm de largura x 2500 mm de comprimento
Secção de transporte de retorno: 950 mm de largura x 4000 mm de comprimento
Batente pneumático
Curso horizontal aprox. 2500 mm por meio de motor trifásico
Rotação por motor trifásico de +/- 90°
Estações de descarga / remoção automática
Posicionamento das peças do armário por codificador
Sistema de proteção da alimentação
Grade de proteção de 45 m com 3 portas de acesso
2 portas de correr para alimentação dos transportadores de rolos de chão
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
