Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Controlo: Sequência de funções controlada por PC no Windows 7, TwinCAT

• Dimensões da peça:

  • Comprimento: 300-2250 mm

  • Largura: 350-710 mm

  • Espessura: 16-25 mm

• Estação de perfuração de 2 estações:

  • Estrutura de base em construção soldada com superfícies aparafusadas maquinadas

  • 2x transportadores de correia dentada V = 1,5 m/s

  • 2x elevador pneumático para transportadores de correia dentada

  • 2x batentes para peças de armário, amortecidos por amortecedores

  • 2x cilindros pneumáticos de aperto duplo, comandados por fuso de esferas e servo-motor, deslocados para a altura lateral (medição da altura lateral)

  • 2x régua de alinhamento transversal pneumática (controlo de plausibilidade)

  • 2x unidades de fixação a vácuo na mesa da máquina de perfuração

  • 2x 0-line controlável

• Suporte:

  • O suporte pode ser movido na direção X por meio de um servomotor

• 2x dispositivo de perfuração (suporte 1):

  • Suporte equipado com 2 unidades (maquinação a partir de cima)

  • Deslocável individualmente na direção Y por servomotor

  • Deslocação individual na direção Z por servomotor

  • Engrenagem de perfuração a = 32 mm, ajustável com conversor de frequência, mandril de perfuração Ø 10h7 com parafuso de fixação

  • Fusos acionáveis, 8000 rpm

  • Duas engrenagens de perfuração de 16 fusos

• Serra de ranhuras (suporte 1):

  • Unidades de serrar para cortar ranhuras especiais na parede traseira

  • Unidade de corte com suporte de ferramenta, controlo de velocidade através de conversor de frequência

  • Posição de trabalho controlada pneumaticamente por piloto

• 2x fusos de fresagem à direita/esquerda no bordo dianteiro (suporte 1):

  • Posição de trabalho controlada por piloto pneumático

Equipamento adicional (automação, manuseamento, proteção, transportadores)

• Carregamento/manuseamento:

  • Pórtico de carga de 6 estações

  • Robô de pórtico de 2 eixos; eixos Y/Z com servomotores; distâncias de deslocação: Eixo Y 8500 mm, eixo Z 1500 mm

  • Travessa de aspiração com alimentação de vácuo de quatro circuitos; geração de vácuo por ejetor

  • Deteção de peças duplas

  • Suportes de portal

  • 4 estações de empilhamento

  • 1 estação de descanso manual (alimentação automática/manual)

  • 1 estação de remoção (remoção automática/manual)

• Gama de alimentação lateral:

  • Altura da pilha: máx. 1000 mm (60 peças) incl. placa de proteção

  • Tamanhos da placa de proteção:

    • 1380 mm x 780 mm

    • 1220 mm x 720 mm

    • 1120 mm x 620 mm

    • 2290 mm x 620 mm

  • Espessura: 25 mm

  • Espessura: máx. 28 kg

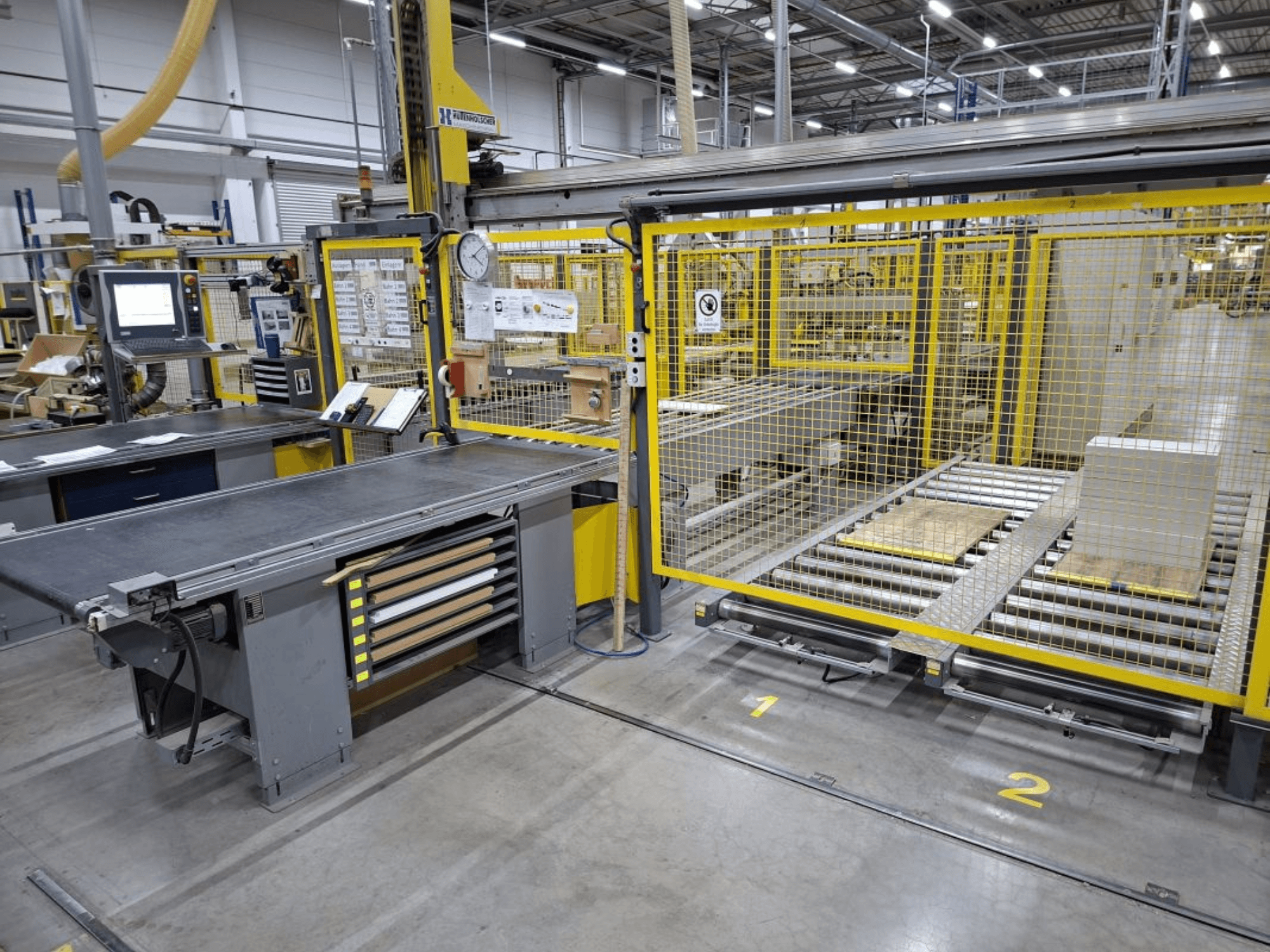

• Transportador de rolos de chão / alimentação de pilhas:

  • 4 linhas de transporte de rolos, 930 mm de largura x 3600 mm de comprimento, AH 300 mm

  • Alimentação/remoção: carro de transferência cruzada manual

• Estações de apoio / alimentação automática:

  • Secção de transporte com 950 mm de largura x 4100 mm de comprimento; batente lateral integrado

• Alimentação manual:

  • Secção de correia dentada com 900 mm de largura x 2500 mm de comprimento

• Lançadeira de transferência:

  • Secção de correia dentada com 900 mm de largura x 2500 mm de comprimento; curso horizontal aprox. 2500 mm por motor trifásico

• Retorno:

  • Secção de transporte com 950 mm de largura x 4000 mm de comprimento; batente pneumático

• Unidade rotativa de 90°:

  • Ventosa de vácuo; curso pneumático; rotação por motor trifásico de +/- 90°

• Estações de descarga / remoção automática:

  • Transporte com 950 mm de largura x 3000 mm de comprimento; posicionamento das peças do armário por codificador

• Desmontagem manual:

  • Secção de correia dentada com 900 mm de largura x 3000 mm de comprimento

• Sistema de proteção da alimentação:

  • Cerca de proteção de 45 m com 3 portas de acesso

  • 2 portas de correr para alimentação dos transportadores de rolos de piso

  • Entrada, pedido e libertação por aviso de receção
