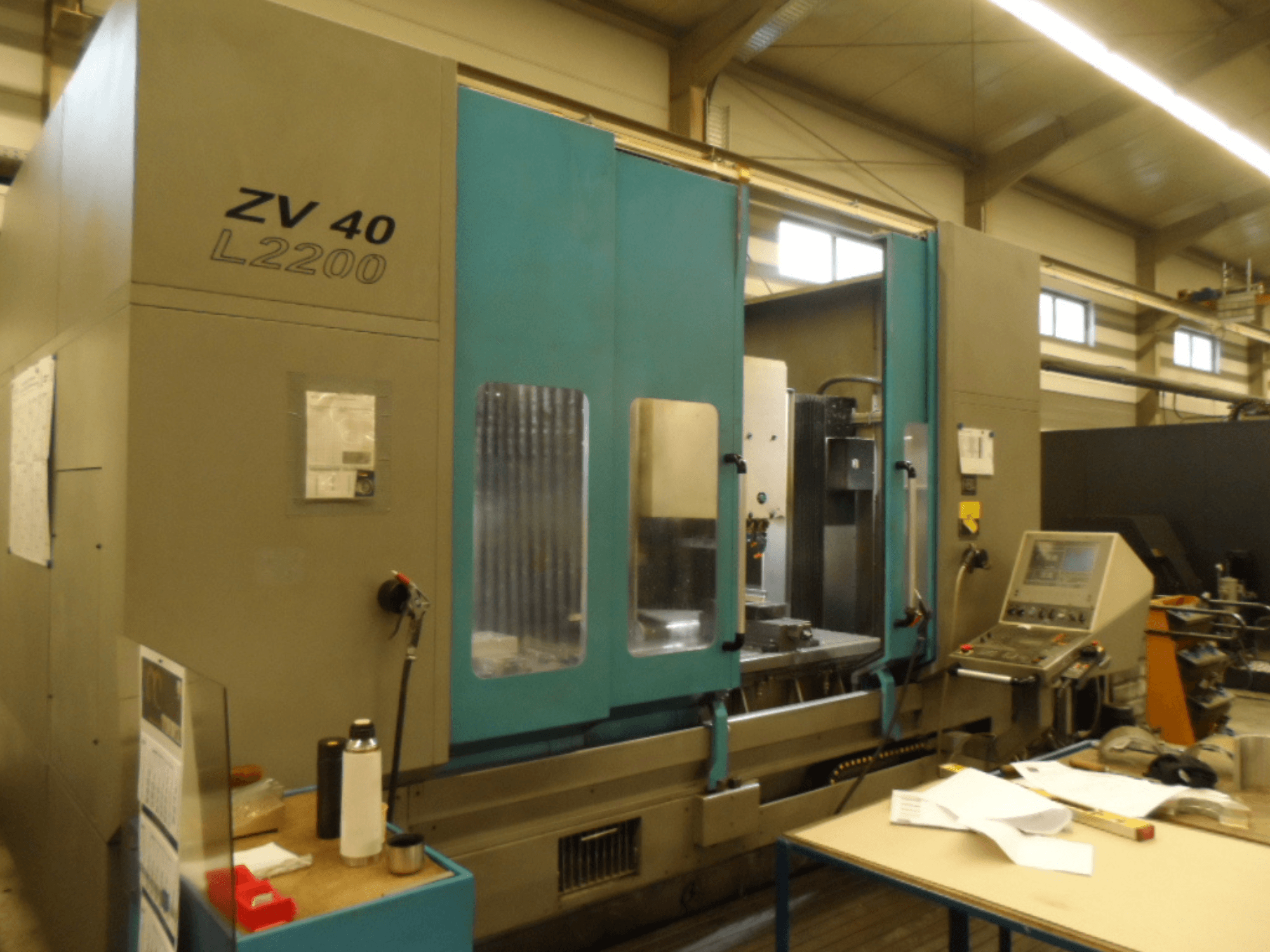

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Curso do eixo X na maquinagem de 2 estações (operação de vaivém): 720 mm

- Curso do eixo Z (vertical): 600 mm (Opcional: 800 mm)

- Número de ranhuras em T: 5

- Tamanho das ranhuras em T: 18 mm

- Distância entre ranhuras em T: 125 mm

- Distância mín./máx. entre o nariz do fuso e a mesa: 200 / 800 mm (Opcional: 1000 mm)

- Cone da ferramenta / suporte: SK40 - DIN 69871 (Opções: HSK A-63 DIN 69893 ou HSK A-80 DIN 69893)

- Pino de tração para suporte de ferramenta SK: DIN 69672

- Força de aperto do suporte da ferramenta (SK): 12000 N (Opções: HSK A-63: 18000 N / HSK A-80: 28000 N)

- Diâmetro interno do rolamento: 80 mm

- Velocidade máxima standard do fuso: 6000 rpm (Opções: 4000 / 8000 / 10000 rpm)

- Potência do motor do fuso principal a 100%: 28 kW (Intermitente: 38,5 kW)

- Potência constante para a configuração standard a partir de: 1500 rpm

- Binário máximo a 100%: 178 Nm (Intermitente: 245 Nm)

- Força de alimentação em X, Y, Z a 100%: 13000 N (Intermitente: 15600 N)

- Velocidade de deslocação rápida em X, Y, Z: 30 m/min

- Avanço máximo de trabalho em X, Y, Z: 10 m/min

- Tolerância de posicionamento Tp X(1000mm)-Y-Z: 0,015 mm

- Dispersão máxima de posicionamento Ps máx.: 0,010 mm

- Sistema de medição em X-Y-Z: Balanças de vidro lineares

- Capacidade de fresagem em aço (St 60): 650 cm³/min

- Capacidade de perfuração em aço (St 60): Ø 60 mm

- Capacidade de roscagem em aço (St 60): M-36

- Número de bolsas de ferramentas: 24 (Opções: 40 - 52)

- Comprimento máx. da ferramenta: 300 mm

- Peso máx. da ferramenta: 10 kg

- Diâmetro máx. da ferramenta (carregador cheio): 85 mm

- Diâmetro máx. da ferramenta (bolsos adjacentes livres): 125 mm

- Gestão de ferramentas: Aleatório

- Tempo de troca de ferramenta: 3.5 s

- Tempo de troca de ferramenta chip a chip: 7 s

- Área útil necessária: aprox. 17 m²

- Capacidade do tanque de refrigeração: 370 litros

- Comprimento da máquina (Dimensão A): 4200 mm

- Estrutura de pintura texturada (2 cores): RAL cinzento 7037 / azul 5012

- Ligação eléctrica: 55 kW

- Tensão de funcionamento: 400 V / 50 Hz

- Ligação de ar comprimido: 6 bar

- Potência da bomba de refrigeração: 0,75 kW

- Equipamento de série: Proteção CE do invólucro da máquina, transportador de aparas, tanque de refrigeração, balanças lineares de vidro nos eixos X/Y/Z, revestimento interior vertical ao longo do eixo X, iluminação do espaço de trabalho, lubrificação centralizada automática, contrapeso hidráulico para a cabeça do fuso, limpeza pneumática automática do fuso, painel de controlo móvel, rosqueamento rígido (rosqueamento sem mandril de compensação).

- Opções de fábrica disponíveis: Alimentação interna de líquido de refrigeração (IKZ), caixa completa da máquina, parede divisória para operação de vaivém, cabeças divisórias/mesas rotativas para 1 ou 2 eixos adicionais da máquina, apalpador da ferramenta de trabalho, sistemas de digitalização, sistemas de monitorização da ferramenta, volante eletrónico portátil

- dependendo dos requisitos, as peças do eixo Y terão de ser substituídas ou reparadas
