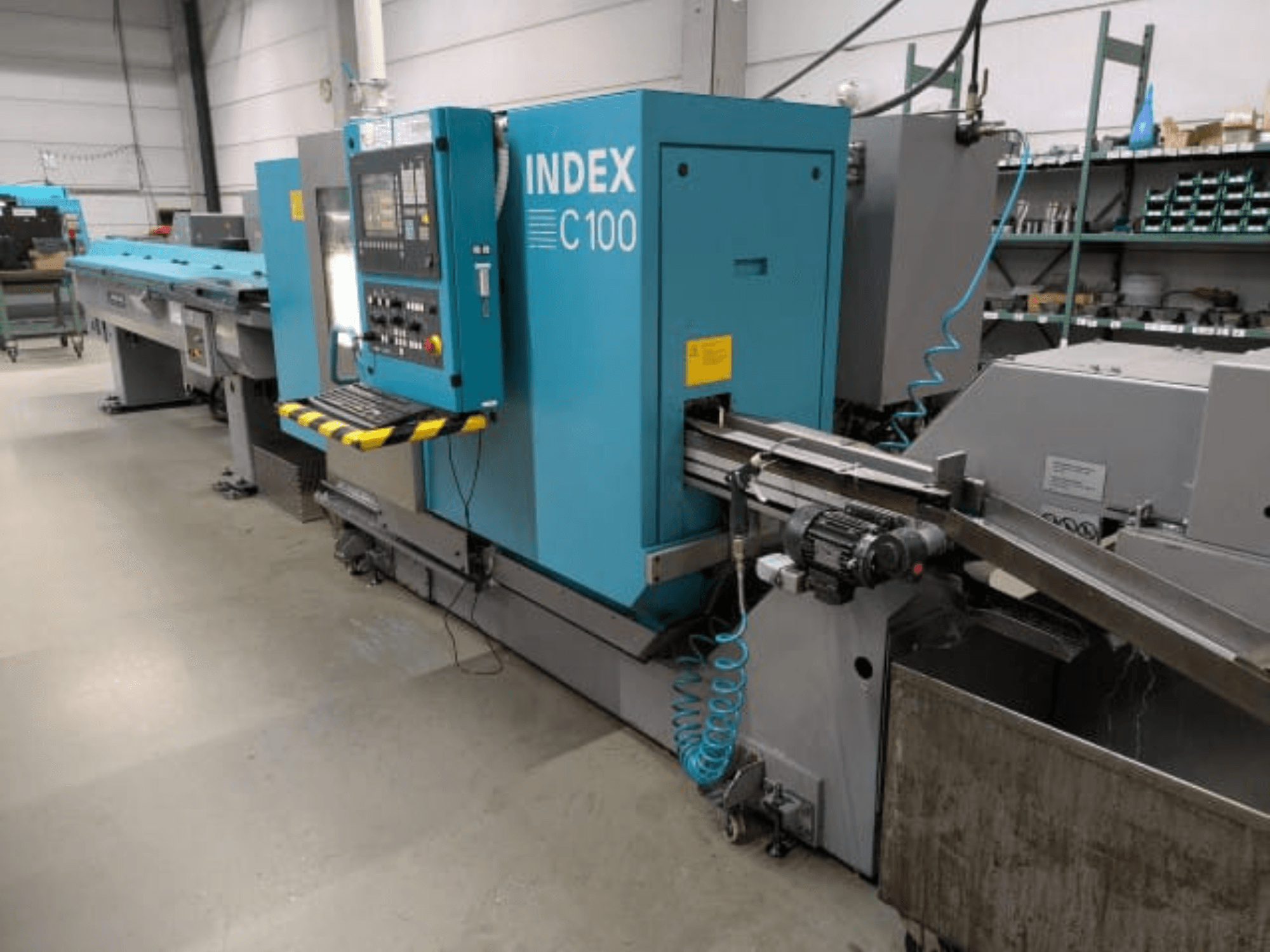

Index - C100DE-TUR-IND-2012-00002

- Estrutura da máquina: Estrutura da máquina em ferro fundido com design de cama vertical

- Guias do porta-ferramentas: Guias de placa com elevado nível de rigidez e amortecimento

- Accionamentos dos eixos: Cinemática de tesoura dupla para porta-ferramentas; tecnologia de acionamento síncrono AC

- Design do cabeçote: Design termo-simétrico

- Fuso principal (D42): Cabeça do fuso tamanho 5 (DIN 55026 e ISO 702), diâmetro máx. da barra 42 mm, velocidade máx. 7000 rpm, diâmetro do rolamento frontal 75 mm

- Potência do fuso principal: 22/29 kW (a 100%/40% do ciclo de trabalho)

- Binário do fuso principal: 50/65 Nm (a 100%/40% máx.)

- Cilindro de aperto do fuso principal: Cilindro de aperto oco D42/14 para aperto de pinças ou mandris, funcionamento hidráulico, curso 12 mm, pressão de aperto 8/80 bar, impulso máximo 34 kN, tração máxima 34 kN

- Acionamento do eixo C (eixo principal e contraeixo): Motor de eixo oco, sistema de medição angular no fuso, resolução 0,00014 graus, dispersão de repetibilidade Psmax = 0,01 graus

- Unidade de fixação do fuso principal: Unidade de fixação de pressão única, ajustável de 8 a 75 bar

- Contra-eixo (D42): Cabeça do fuso tamanho 5 (DIN 55026 e ISO 702), diâmetro máx. da barra 42 mm, velocidade máx. 7000 rpm, diâmetro do mandril de pinça 110 mm, diâmetro do rolamento frontal 75 mm

- Potência do contra-eixo: 16,5/19 kW (a 100%/40% do ciclo de trabalho)

- Binário do contra-eixo: 32/43 Nm (a 100%/40% máx.)

- Deslizamentos do contra-eixo (eixo Z): Motor AC e acionamento por fusos de esferas, curso de trabalho 500 mm, avanço rápido 60 m/min, aceleração 10 m/s^2, impulso de alimentação 3000 N

- Cilindro de aperto do contra-eixo: Cilindro de aperto oco D42/14, funcionamento hidráulico, curso 12 mm, pressão de aperto 8/80 bar, impulso máximo 34 kN, tração máxima 34 kN

- Dispositivo de aperto do contra-fuso: Dispositivo de aperto de pressão única, ajustável de 8 a 75 bar

- Porta-ferramentas 1: Curso do eixo X 70 mm (rápido 30 m/min, aprox. 9 m/s^2, força de avanço 3000 N); Curso do eixo Z 250 mm (rápido 60 m/min, aprox. 9 m/s^2, força de avanço 3000 N); Curso do eixo Y 70 mm (rápido 15 m/min, aprox. 5 m/s^2, força de avanço 3000 N). Torre 1 com 10 estações, fixações de haste paralela D25x48 (DIN 69880), ferramentas activas em todas as estações (Potência 4,2 kW, Binário 11 Nm, velocidade máx. 8000 rpm)

- Porta-ferramentas 2: Curso do eixo X 70 mm (rápido 30 m/min, aprox. 9 m/s^2, força de avanço 3000 N); Curso do eixo Z 400 mm (rápido 60 m/min, aprox. 9 m/s^2, força de avanço 3000 N); Curso do eixo Y 70 mm (rápido 15 m/min, aprox. 5 m/s^2, força de avanço 3000 N). Torre 2 com 10 estações, fixações de haste paralela D25x48 (DIN 69880), ferramentas activas em todas as estações (Potência 4,2 kW, Binário 11 Nm, velocidade máx. 8000 rpm)

- Carro de ferramentas 3: Curso do eixo X 125 mm (velocidade 30 m/min, acc. 10 m/s^2, força de avanço 3000 N). Torre 3 com 10 estações, fixações de haste paralela D25x48 (DIN 69880), ferramentas activas em todas as estações (Potência 4,2 kW, Binário 11 Nm, velocidade máx. 8000 rpm)

- Sistema de controlo: Controlo INDEX C200-4D (controlo modular multiprocessador integrado com Simodrive 611 / Sinumerik 840D), memória de utilizador CNC até 6 MB, Ethernet 10/100 Mbps

- Ecrã do painel de controlo: ecrã plano TFT a cores de 26 cm, teclado de membrana com disposição XYZ, idioma de visualização predefinido: neerlandês

- Fonte de alimentação da máquina: 400V, 50 Hz, 49 kVA de potência ligada, 70 A de corrente nominal, 100 A máx. de fusível de reserva

- Sistema de arrefecimento: Interface central de água para fusos e armário de controlo, unidade de potência de arrefecimento líquida nominal de 8 kW (50Hz/400V)

- Caixa da máquina: INDEX standard turquesa RAL 5018 na cobertura deslizante frontal (aço estrutural inoxidável), cinzento poeirento RAL 7037 nos armários de comutação/fluidos e transportador de aparas

- Mandril de pinças (eixo principal): Tamanho 5 para fixação de pinças de tração no fuso D42 (SK42BZI/900 442...)

- Fixação do contra-fuso: Ortlieb Power Chuck KSFI 40-054 com unidade de paragem final, incluindo fornecimento de líquido de refrigeração

- Manuseamento da peça de trabalho: Unidade de remoção do tipo pórtico com pinça actuada (rotação pneumática/pinça), diâmetro máx. da peça de trabalho 8-42 mm, peso máx. 2 kg, comprimento máx. dos restos 150 mm

- Transportador de peças acabadas: Transportador de versão standard descarregado do lado direito

- Eliminação de aparas: Transportador de aparas do tipo dobradiça, altura de descarga 840 mm, com tanque de refrigeração separado e bomba de elevação reforçada (100 l/min)

- Sistema de refrigeração: Preparado para emulsão, bomba de baixa pressão (8 bar / 80 L/min), bomba de média pressão (20 bar / 30 L/min), sistema básico tanque de 600L com interface Profibus, sistema de microfiltro de refrigerante (filtro de banda compacto tipo KF150, débito 150 l/min emulsão / 120 l/min óleo)

- Filtro de banda: Tipo PN 100 / 100-540, tamanho de retenção 50µm - 60µm, largura 540 mm, comprimento 50 metros

- Válvulas do porta-ferramentas: Válvulas de refrigeração de alta pressão até 80 bar para os porta-ferramentas 1, 2, 3

- Preparação para extração: Para extração de névoa de refrigerante/ligação de filtro, 200 mm de diâmetro de conduta, desempenho aprox. 600 m3/h

- Funções adicionais: Função Transmit/Tracyl para fresagem facial/circunferencial em C200-4D, acessórios MBL 42-65 para controlo 840D

- Magazine de carregamento de barras: Magazine de carregamento de barras INDEX MBL 42/3700, altura do fuso 1010 mm, área de armazenamento de barras com 390 mm de largura, diâmetro de barras 10 - 42 mm, comprimento máximo de barras 3644 mm, inclui suporte de barras articulado com escala métrica, haste de empurrar barras 20D (comprimento 1400mm), e componentes de guia maquinados 22-42 mm
