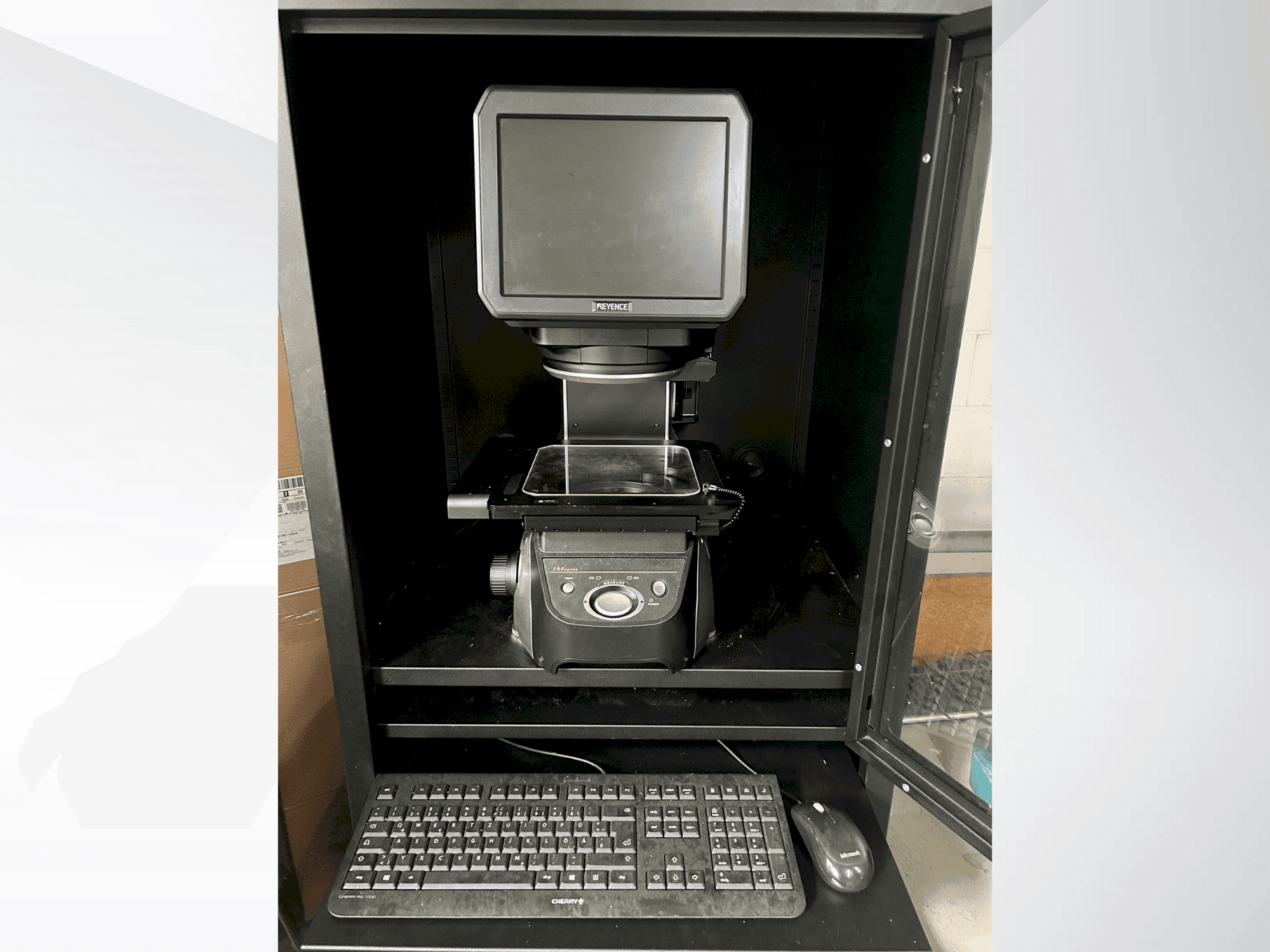

KEYENCE - IM 7020 DE-MEA-KEY-2018-00001

Equipamento adicional

• Medição por sonda ótica: Gama de medição: Diâmetro: Ø90 mm x 90 mm / Profundidade máxima: 30 mm / Diâmetro da ponta da sonda: Ø3 mm / Força de contacto: 0,015 N / Repetibilidade: ±2 micra / Precisão: ±(8 + 0,02L) micra
• Ligações externas: Entrada: Entrada sem tensão (contacto ou sem contacto) / Saída: Saída Photo-MOS, classificada a 24 V CC, 0,5 A
• Interfaces: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 Tipo A (6 portas: 2 frontais, 4 traseiras)
• Armazenamento: Disco rígido: 500 GB
• Sistema de iluminação: Luz transmitida: Luz de fundo telecêntrica (LED verde) / Luz de anel: Iluminação multi-ângulo com 4 segmentos (LED branco) / Iluminação direcional de ângulo plano (LED verde)
• Mesa de objectos XY: Curso: 100 mm x 100 mm (elétrico) / Capacidade máxima de carga: 5 kg / Mesa de objectos Z: Curso: 75 mm (elétrico)
• Alimentação eléctrica: Tensão: 100-240 V CA, 50/60 Hz / Consumo de energia: Máximo 430 VA

Benefícios da máquina

Benefícios técnicos da máquina

• Unidade de controlo: 31 kg, cabeça de medição: 8 kg, cabeça de marcação: 31 kg
• Cabeça de medição: sensor de imagem: cmos monocromático, 1", 6. 6 megapixéis / ecrã: 10. 4" (xga: 1024 x 768) / sistema de lentes: lentes telecêntricas para medição por imagem
• Área de medição: modo de medição padrão: 200 mm x 200 mm / modo de medição de precisão: 125 mm x 125 mm
• Resolução: 0. 1 micra
• Repetibilidade: modo de medição padrão: sem movimento da plataforma: ±1 micra / com movimento da plataforma: ±2 micra
• Modo de medição de precisão: sem movimento da plataforma: ±0. 5 micra / com movimento da plataforma: ±1. 5 micra
• Modo de medição standard: sem deslocação da célula: ±5 micra / com deslocação da célula: ±(7 + 0. 02l) micra/ (l = deslocação da célula em mm)
• Modo de medição de precisão: sem movimento da plataforma: ±2 micra / com movimento da plataforma: ±(4 + 0. 02l) micra
