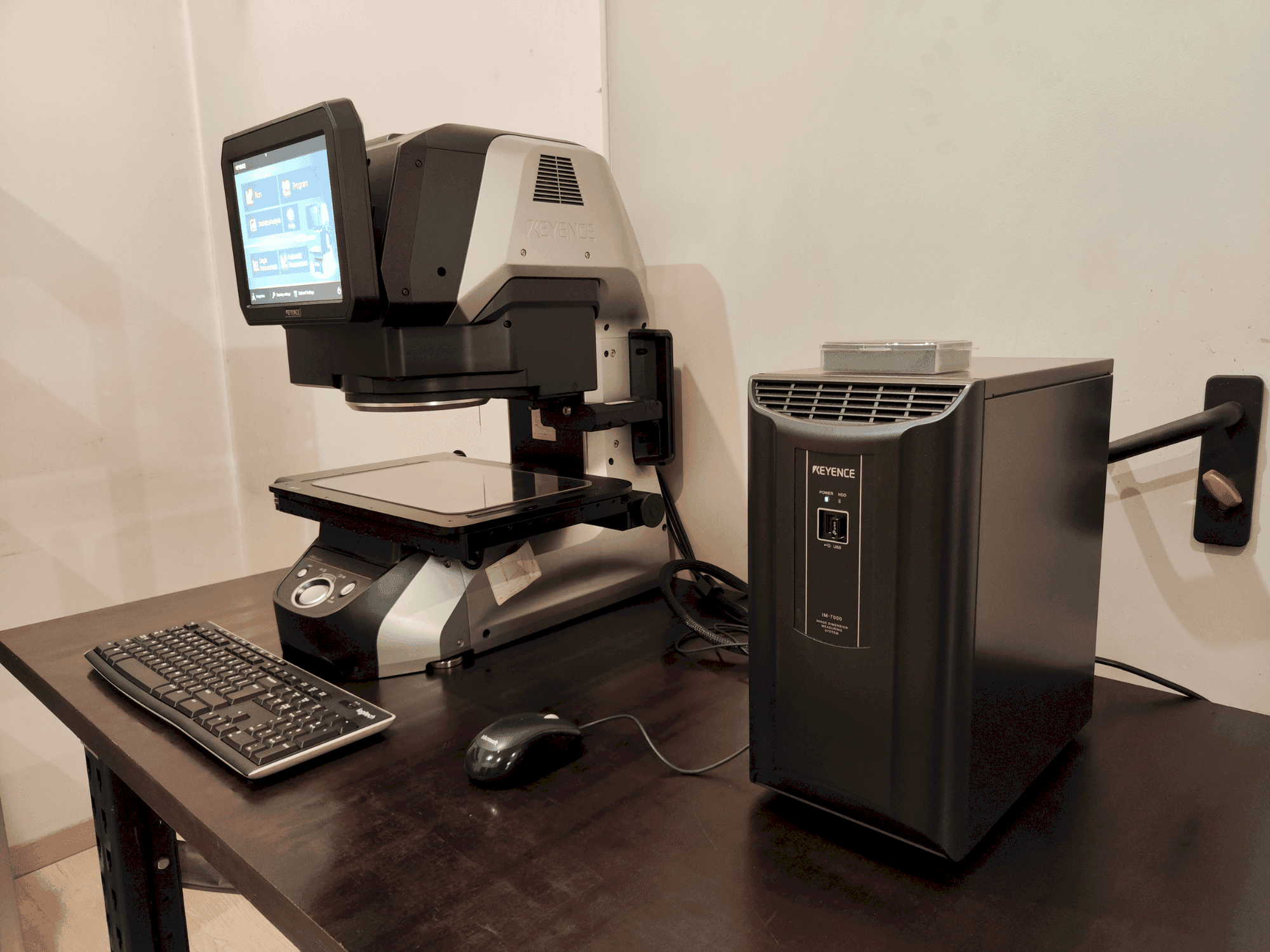

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Controlador: IM-7000

Dispositivo de captação de imagem: 1" CMOS monocromático de 6,6 megapixéis

Ecrã: Monitor LCD de 10,4" (XGA 1024×768)

Lente de receção de luz: Lente dupla telecêntrica

Sistema de iluminação: Telecêntrico transmissivo, luz superior, iluminação multi-ângulo de quatro divisões (motorizada), iluminação de anel de fenda (motorizada)

Modos de medição: Campo amplo, Alta precisão

Área de medição de campo amplo: 300 × 200 mm (quadrilátero R50)

Área de medição de alta precisão: 225 × 125 mm

Unidade mínima de visualização: 0,1 µm

Exatidão da medição (campo amplo, sem deslocação da plataforma): ±1 µm

Exatidão da medição (alta precisão, sem deslocação da plataforma): ±0,5 µm

Exatidão da medição (campo amplo, com deslocação da plataforma): ±2 µm

Exatidão da medição (alta precisão, com deslocação da plataforma): ±1,5 µm

Precisão de medição associada: ±(7 + 0,02L) µm (campo amplo), ±(4 + 0,02L) µm (alta precisão)

Área de medição (XY, estágio): 90 × 90 mm

Profundidade máxima de medição: 30 mm

Diâmetro da sonda de luz: 3 mm

Força de medição: 0,015 N (sonda de luz), 0,3 N (medição da altura)

Precisão de repetição: ±2 µm

Gama de medição (Z): 0-75 mm

Precisão da posição de medição (XY): ±0,2 mm

Unidade mínima de visualização (altura): 1 µm

Área de medição (XY) em modo de campo amplo: 145 × 95 mm

Área de medição (XY) em modo de alta precisão: 107,5 × 95 mm

Plataforma XY: Motorizada, gama de movimentos 200 × 100 mm, carga máxima 5 kg

Fase Z: Motorizado, gama de movimentos 75 mm

Entrada remota externa: Entrada sem tensão (contacto/estado sólido)

Saída externa: PhotoMOS, OK/NG/FAIL/MEAS, carga nominal 24 VDC, 0,5 A

Interface: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 Série A (6 portas)

Armazenamento de registos: HDD 500 GB

Temperatura ambiente: +10 a +35°C

Humidade relativa: 20-80% HR (sem condensação)

Grau de poluição: 2

Categoria de sobretensão: II

Tensão de alimentação: 100-240 V, 50/60 Hz

Peso da cabeça: 31 kg

Peso do controlador: ~8 kg
