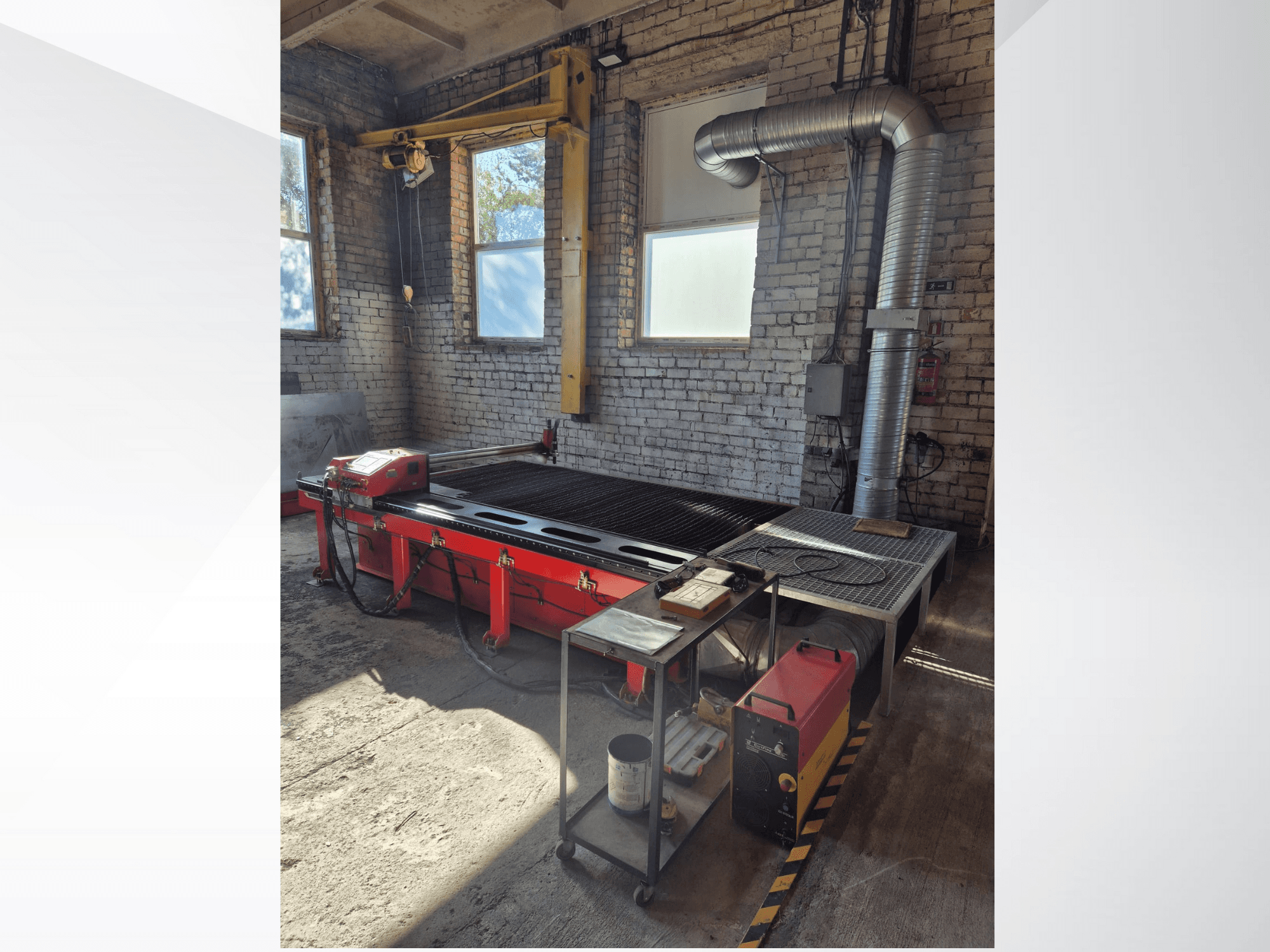

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Informações complementares

• Eixos: 2

• Área de corte efectiva: 1500 x 3000 mm

• Espessura máxima de corte: até 50 mm

• Velocidade de deslocação rápida: 4000 mm/min

• Velocidade máxima de corte: 3000 mm/min

• Controlo: KOIKE D420

• Funções de controlo: Rotação, espelho, encaixe, recuperação, seleção do ponto de perfuração

• Ecrã CNC: 7" a cores, multilingue

• Entrada de dados: USB / MDI

• Formato do programa: EIA

• Software: KOIKE PNC-CAM Expert V2E + licença FastCAM

• Padrões de corte pré-instalados: 47 formas

• Importação CAD: DXF, DWG

• Agrupamento automático / Sequenciamento: Sim

• Motores: Motores de passo (X/Y), motor DC para o elevador da tocha

• Tensão de entrada: 1~ 200-240V, 50/60 Hz

• Acionamento X/Y: Cremalheira e pinhão, guias lineares

• Suporte da tocha: Ø35 mm

• Controlo inicial da altura da tocha: Sim

• Proteção contra colisão da tocha: Sim

• Controlo da altura da tensão do arco: Sim (1:1 ou 50:1)

• Fonte de plasma: Kjellberg CutFire 100i (100A)

• Tensão da rede eléctrica: 3~ 400V ±10%, 50 Hz

• Consumo de energia: 16,6 kVA (100% ciclo de trabalho)

• Corrente de corte: 35-100 A

• Ciclo de trabalho: 100% a 100 A

• Faixa de corte: 1-20 mm (recomendado), máx. 40 mm

• Espessura de perfuração: até 20 mm

• Tensão de circuito aberto: 330 V DC

• Eficiência: 0,92

• Fator de potência: 0,97

• Arrefecimento: Arrefecimento por ar (ventilador incorporado), arrefecimento por gás da tocha

• Fornecimento de gás: Ar, 5,5 bar, 220 Nl/min

• Classe de proteção: IP21

• Peso: 50 kg

• Dimensões: 710 x 280 x 590 mm

• Fonte de plasma

• Unidade de controlo

• Computador portátil com licença FastCAM

• Mesa de Plasma 3000 x 1500 mm (4 câmaras de sucção)

• Unidade de ventilação com saídas

• Guincho - 500 kg de capacidade de elevação

• Compressor de pistão 5,5 kW, 270 L, 10 bar

• Secador de ar 1500 L/min

• Íman de elevação e pinça de folha

• Bicos, eléctrodos e peças sobressalentes
