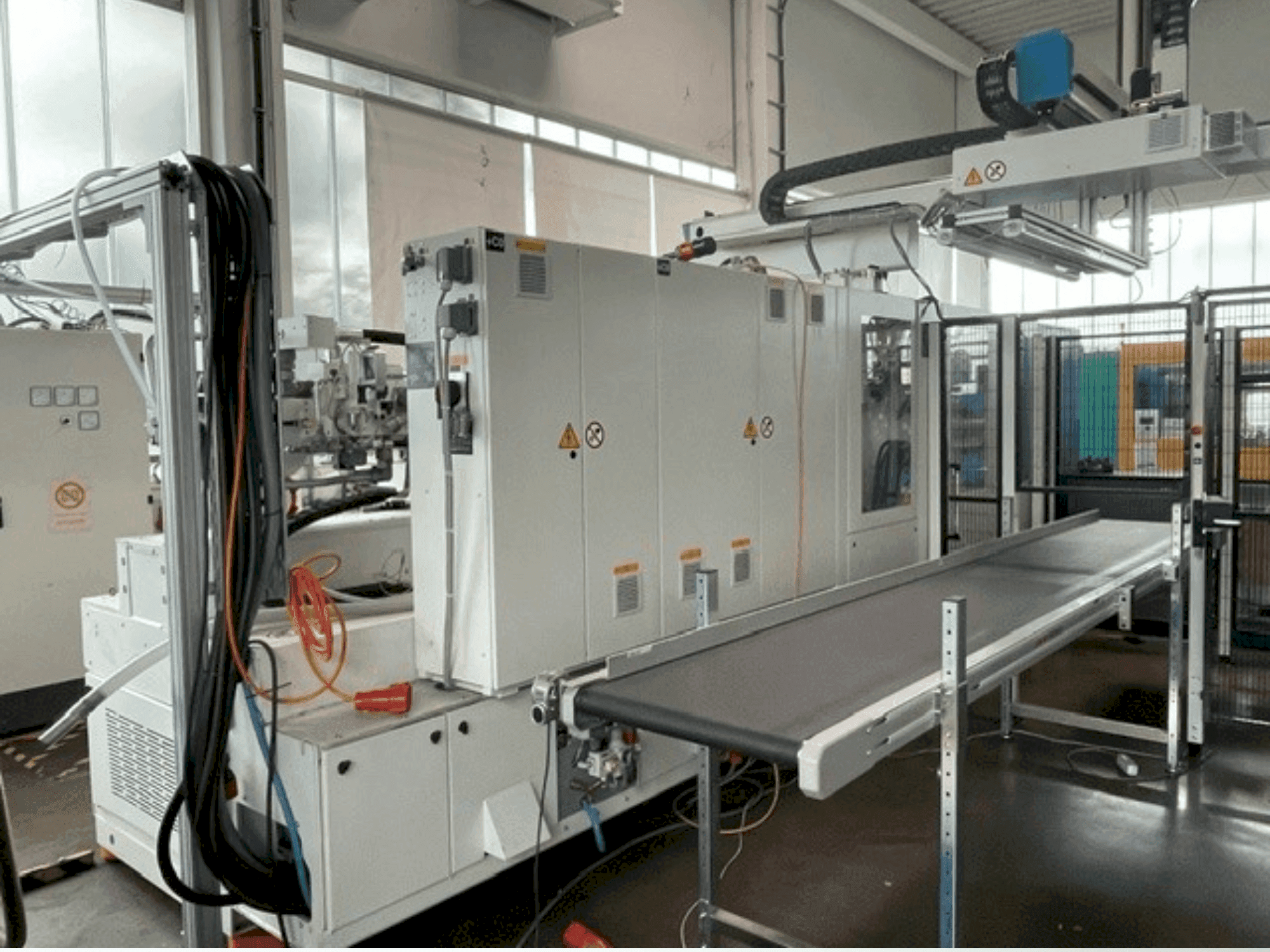

Krauss Maffei - 300-1400 CX MC6DE-OTH-KRA-2020-00001

Equipamento adicional

• Peso: 19,300 kg

• Suportes oscilantes para montagem de máquinas

• Suporte para unidade de fixação na fundação (para cargas de peso elevado, por exemplo, ferramentas grandes ou dispositivos de torneamento)

Unidade de fixação e injeção

• Barras de ligação cromadas

• Unidade de fixação e unidade de injeção com filtragem interna de óleo no fluxo de bypass

• Sistema de Acoplamento de Ejetor Manual:

  • Elementos de acoplamento do lado da máquina e do lado da ferramenta

  • 3 adaptadores de rosca para pinos ejectores fornecidos pelo cliente

  • Chave de gancho

  • Compensa o desvio mínimo do eixo entre a máquina e o ejetor do molde

  • Posição final "traseira" do ejetor e da placa do ejetor do molde monitorizada em série

Alargamento da placa do molde

• KM 65 / 80 CX: 50 mm

• KM 110 / 130 CX: 60 mm

• KM 160 CX: (não especificado)

• KM 200 CX: 70 mm

• KM 250 / 300 CX: 80 mm

• KM 350 CX: 90 mm

• KM 420 CX: 100 mm

• Nota: A posição afecta a interface mecânica de acordo com o EUROMAP 18 para o dispositivo de manuseamento no FWAP (com placa intermédia até ao KM 420 CX)

Sistemas hidráulicos e pneumáticos

• Bloqueio anti-rotação do parafuso hidráulico

• Acionamento do parafuso hidráulico com velocidade standard

• Válvulas pneumáticas e hidráulicas em cascata para válvula de agulha de canal quente (frio):

  • Hidráulico: 2 × Válvulas de 4/3 vias com 2 bobinas de solenoide, tamanho do encaixe de ligação 12 S (cone de 24° DIN EN ISO 8434-1)

  • Pneumático: 2 × Válvulas de 5/2 vias com 2 bobinas de solenoide, ligação através de conetor de mangueira para FWAP BGS

  • Controlo em cascata selecionável no ecrã para funcionamento pneumático ou hidráulico

Unidade de serviço de ar comprimido

• Combinação de unidades de serviço para preparação de ar comprimido:

  • Válvula de fecho manual com alívio de pressão

  • Válvula de regulação manual da pressão com manómetro e filtro de ar

  • Interruptor de pressão para monitorização eléctrica

  • Válvula de corte eléctrica com alívio de pressão

Controlo de bicos e câmaras ejectoras

• Sistemas de controlo e monitorização de bicos e câmaras ejectoras:

  • Controlo para abrir/fechar os bicos de ferramentas com base na distância ou no tempo

  • Os bicos da ferramenta podem abrir/fechar duas vezes durante a injeção e a pressão de retenção

  • Fecho retardado após pressão de retenção

  • Monitorização de pelo menos um bico de ferramenta aberto

  • Operação manual no modo de configuração

  • A proteção do bico pode ser aberta pelo operador

  • A porta de proteção da câmara de ejeção pode ser aberta do lado do operador
