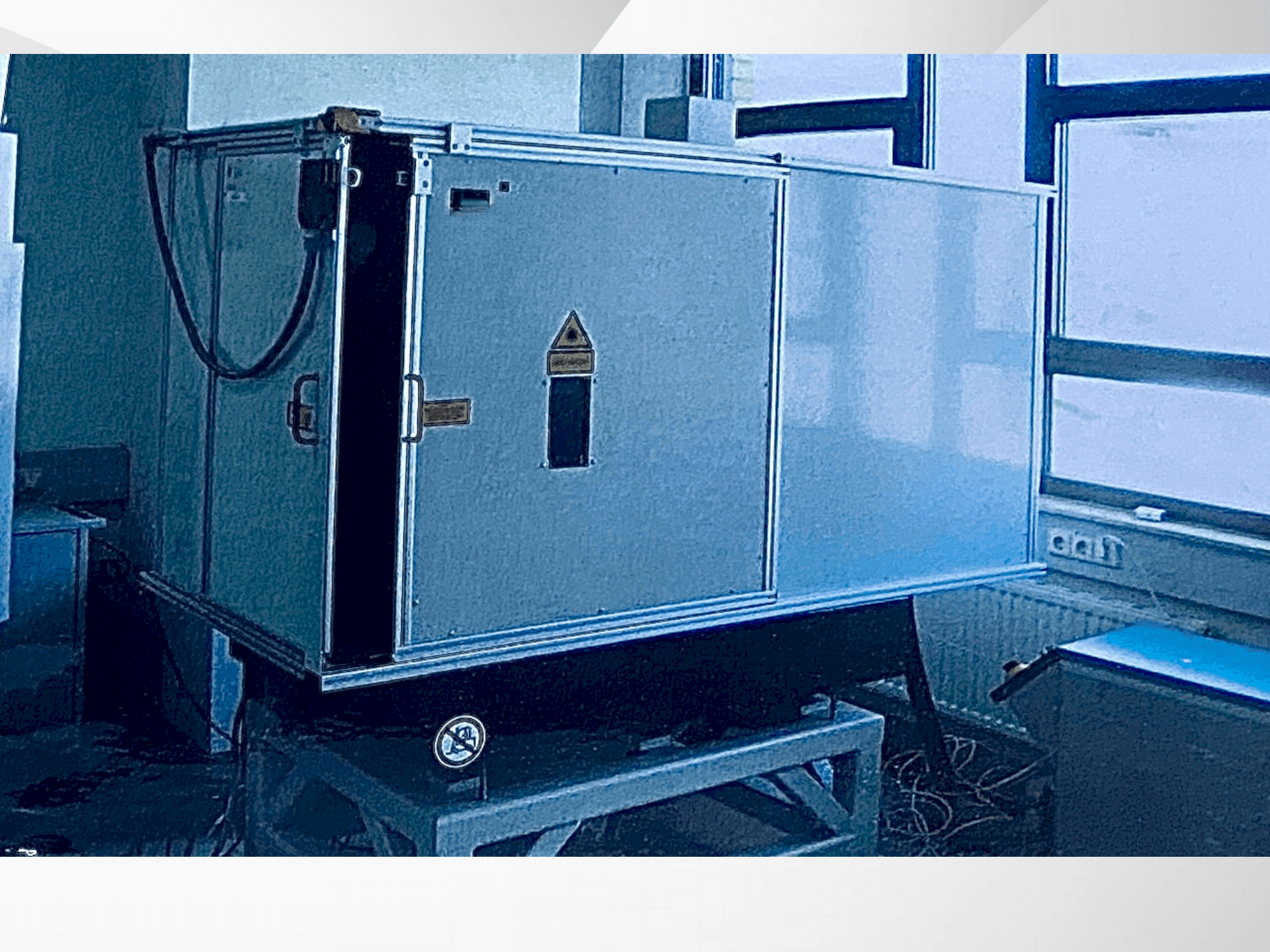

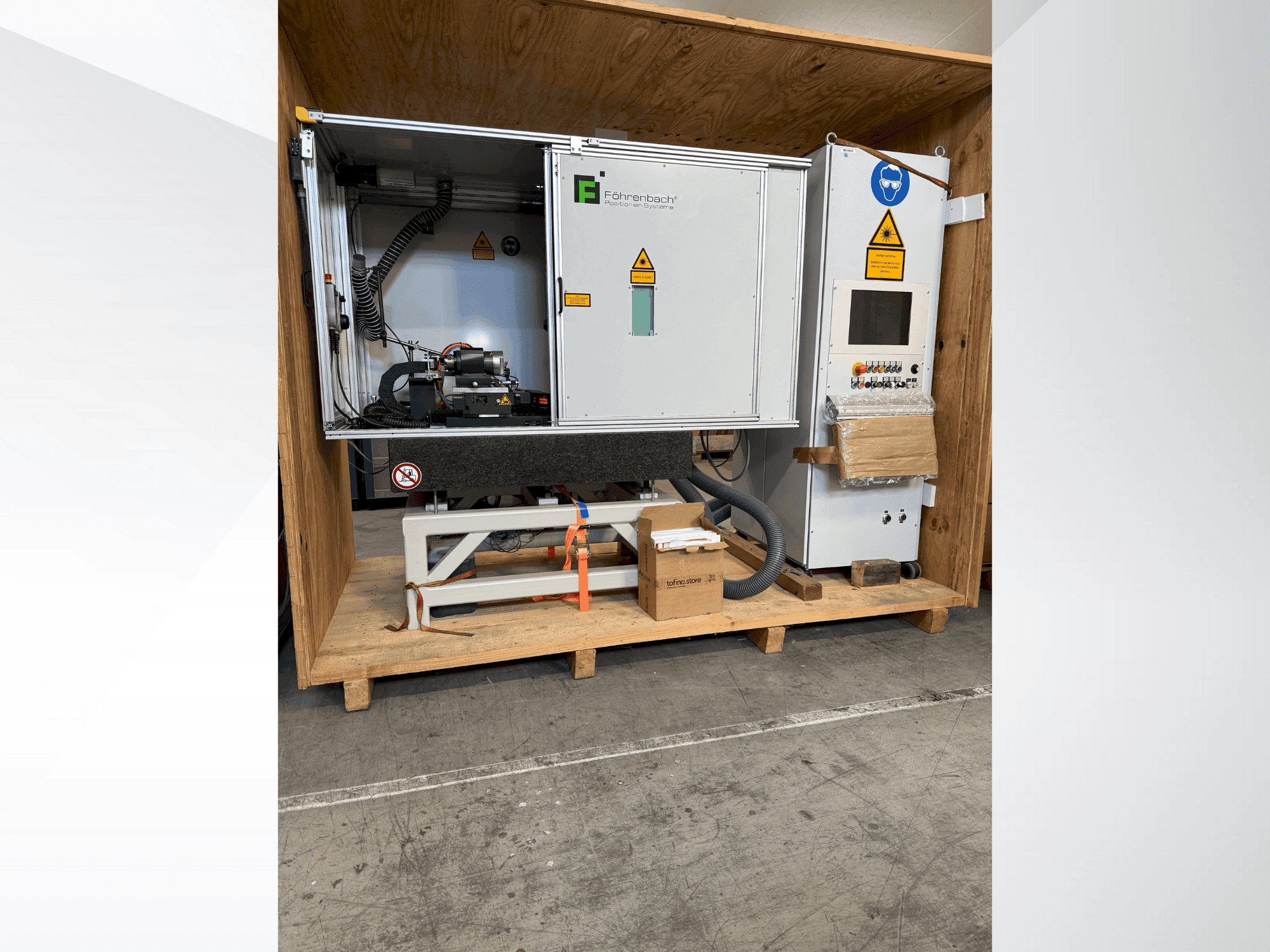

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Aplicação: Sistema de posicionamento de 4 eixos para processamento/ corte a laser

• Base e invólucro:

  • Estrutura de base em aço soldado; dimensões CxLxA 1115 x 443 x 814 mm; cor RAL 7035

  • Estrutura de granito com placa de base, ângulo de granito, unidades de suporte, casquilhos roscados

  • Cabina de segurança para laser, classe 4 (EN 60825-1), compartimento completo com janelas de visualização

  • Porta deslizante frontal com puxador, janela de segurança laser integrada, vidro de proteção laser suportado por câmara

  • Painéis de chapa de aço de 2 mm, revestidos a pó RAL 7035; cobertura amovível

  • Sinalizador luminoso de 3 cores; interrutor de interbloqueio da porta; moldura de perfil 30x30 e 60x30

• Configuração dos eixos:

  • Eixo A: Mesa rotativa de acionamento direto RT3A 100x100

  • Eixo Z: Corrediça de precisão PFS 325x300

  • Eixo Y: Eixo linear PFL 230/400

  • Eixo X: 180/100 eixo linear

• Mesa XY (PFLG 400x100):

  • Deslocação: X 400 mm, Y 100 mm; velocidade 6 m/min

  • Precisão de posicionamento ±0,005 mm/300 mm; repetibilidade ±0,001 mm

  • Aceleração 10 m/s²; carga máxima 1 kg

  • Força contínua com arrefecimento 1110 N; acionamento por motor linear

  • Material: ferro fundido GGG-25; arrefecimento a água

  • Codificador: Heidenhain LC 483, classe de precisão ±5 µm

• Eixo Z:

  • Curso 300 mm; velocidade 0,12 m/min

  • Precisão de posicionamento 0,03 mm/300 mm; repetibilidade 0,003 mm

  • Fuso de esferas K25x5, classe de precisão T5; fuso pré-carregado

  • Montagem do motor através de acoplamento de flange; material ferro fundido; instalação vertical

• Eixo rotativo (eixo A/C) RT3A100x100:

  • Motor síncrono trifásico comutado eletronicamente

  • Diâmetro da mesa 99 mm; furo passante 20 mm; centragem 30 H7

  • Peso 5,2 kg; classe de proteção IP40 (IP54 com purga de ar)

  • Runout <4 µm; planeza 4 µm; concentricidade ±1,5 µm

  • Velocidade máxima 1300 rpm

  • Sistema de medição: Renishaw Signum; período do sinal 20 µm; saída 1 Vss

  • Tensão de ligação DC 600 V

  • Binário: nominal arrefecido a ar 1,5 Nm; nominal arrefecido a água 2,5 Nm; pico 5 Nm

• Sistema laser:

  • Tipo: LASAG KLS 246 CL60

  • Elétrico: 400 VAC, trifásico, 50/60 Hz, 11 kVA

  • Pesos: fonte de alimentação 200 kg; cabeça de laser 35 kg; fonte de laser 25 kg

  • Comprimento do cabo laser 4 m

  • Ligações: alimentação eléctrica, placa de cobertura, água de arrefecimento

• Sistema de controlo:

  • Software L2-CNC; sistema IPC para CNC 820-W; interface SERCOS

  • E/S: 24 entradas, 16 saídas; expansível

  • SO: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Unidade de controlo manual com volante; arranque/paragem; paragem de emergência; integração de paragem de emergência a laser

  • Aceleração programável; compensação de erros de eixo até 1000 pontos

  • Ecrã tátil TFT de 15

• Accionamentos:

  • Servo motor AC, binário nominal 2,35 Nm

  • Codificador absoluto de 512 incrementos; com travão

Equipamento adicional

• Refrigerador de recirculação de água (AKW13):

  • Gama de temperaturas +6 a +26 °C; capacidade de refrigeração 1,7 kW a 15 °C

  • Refrigerante R134a; carga 0,8 kg

  • Potência do compressor 0,6 kW; consumo de energia 1200 W

  • Alimentação eléctrica 230 V, 50 Hz; corrente 6,4-6,5 A

  • Volume do depósito 11 l; caudal 0,55 m³/h; pressão <1 bar

  • Pressão de funcionamento admissível 18 bar; bomba: centrífuga de latão

  • Dimensões 360 x 705/815 x 750 mm; peso 60 kg; nível de ruído <70 dB(A)

• Unidade de arrefecimento da caixa (Rittal SK):

  • Tensão nominal 230 V, 50 Hz, 1~

  • Corrente nominal 5,4 A; corrente de arranque 12,0 A; pré-fusível 10 A

  • Capacidade de refrigeração nominal 825/875 W; potência de refrigeração útil 1000/790 W

  • Refrigerante R134a, 325 g

  • Pressão admissível: HD/HP 25 bar, ND/LP 16 bar

  • Gama de temperaturas 20 °C a 55 °C; nível de ruído 64 dB(A); peso 39 kg
