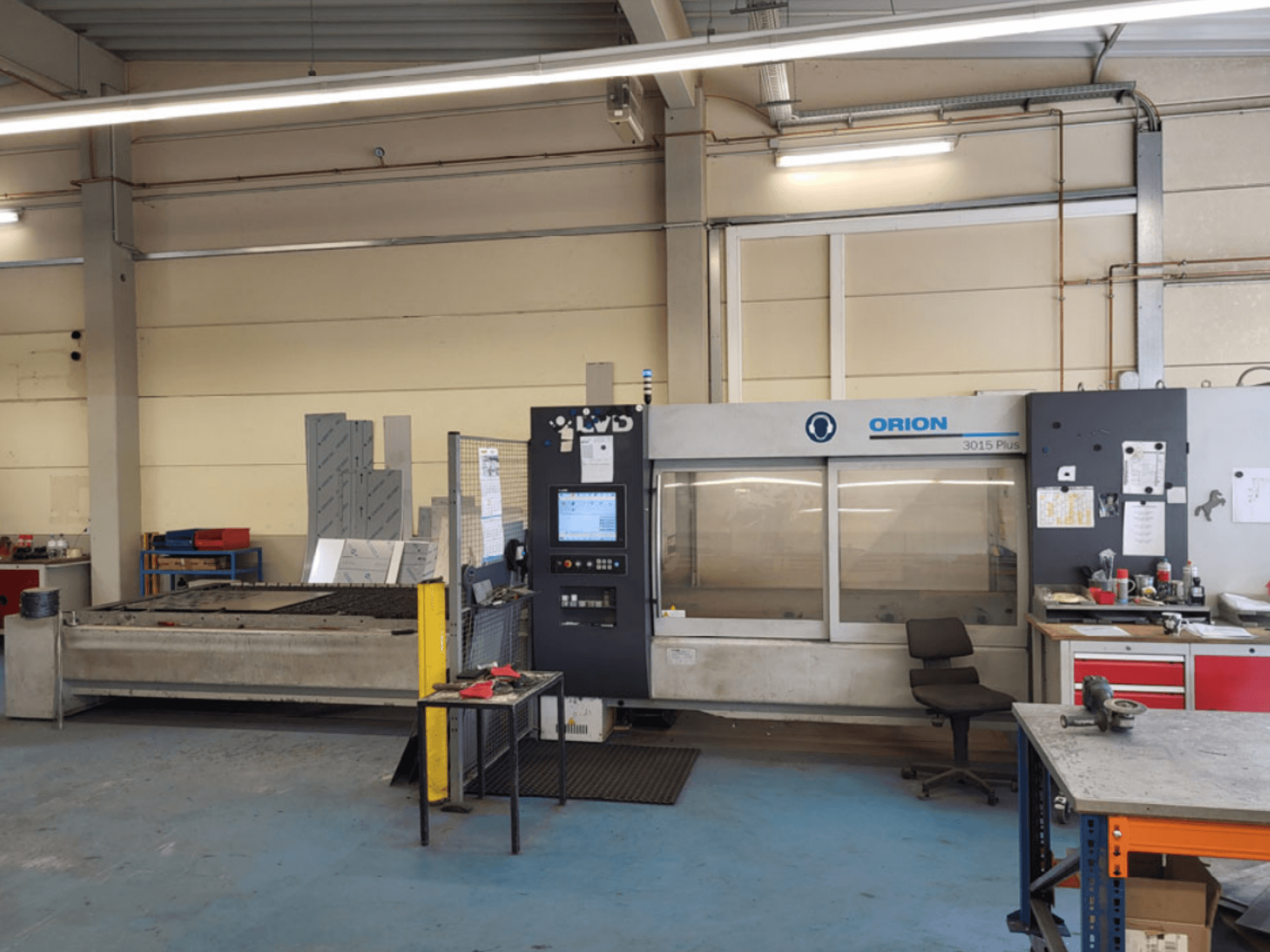

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Tamanho máximo da folha: 3000 × 1500 mm

• Peso máximo da folha: 570 kg

• Velocidade máxima de posicionamento:

  • Eixos X/Y: 100 m/min

  • Eixo Z: 15 m/min

• Repetibilidade: ±0,025 mm

• Precisão de posicionamento: ±0,05 mm/m

• Laser:

  • Tipo: CO₂ excitado por HF da Fanuc

  • Potência: 2500 W (±2%)

  • Faixa de potência: 100-2500 W

  • Estabilidade de saída: ±1%

  • Comprimento de onda: 10,6 µm

  • Frequência de pulso: 5 Hz-33 kHz

  • Consumo de gás laser: 10 l/h

  • Arrefecimento: Sistema de água em circuito fechado

• Capacidade de corte de material (2500 W):

  • Aço: 16 mm

  • Aço inoxidável (N₂): 10 mm

  • Alumínio: 6 mm

Equipamento adicional

• Sistema automático de carga/descarga:

  • Tamanho máximo da folha: 3050 × 1525 × 12 mm

  • Peso máximo da pilha: 2500 kg

  • Altura máxima da pilha: 100 mm

  • Área útil (incluindo carregador automático): 8900 × 6600 × 3700 mm

• Torre compacta:

  • Tamanho máximo da folha: 3050 × 1525 × 16 mm (ou 2550 × 1525 × 20 mm)

  • Tamanho mínimo da folha: 1000 × 1000 mm

  • Peso máximo da palete: 3000 kg

  • Altura máxima da palete: 240 mm (incluindo a palete)

  • Área de implantação: 8850 × 7200 mm

  • Opções de altura da torre:

    • 4 paletes: 4100 mm

    • 6 paletes: 4940 mm

    • 10 paletes: 6620 mm

Nota: "Tamanho mínimo da folha: 1000 × 1000 m" na fonte parece ser um erro de digitação; aqui indicado como mm.
