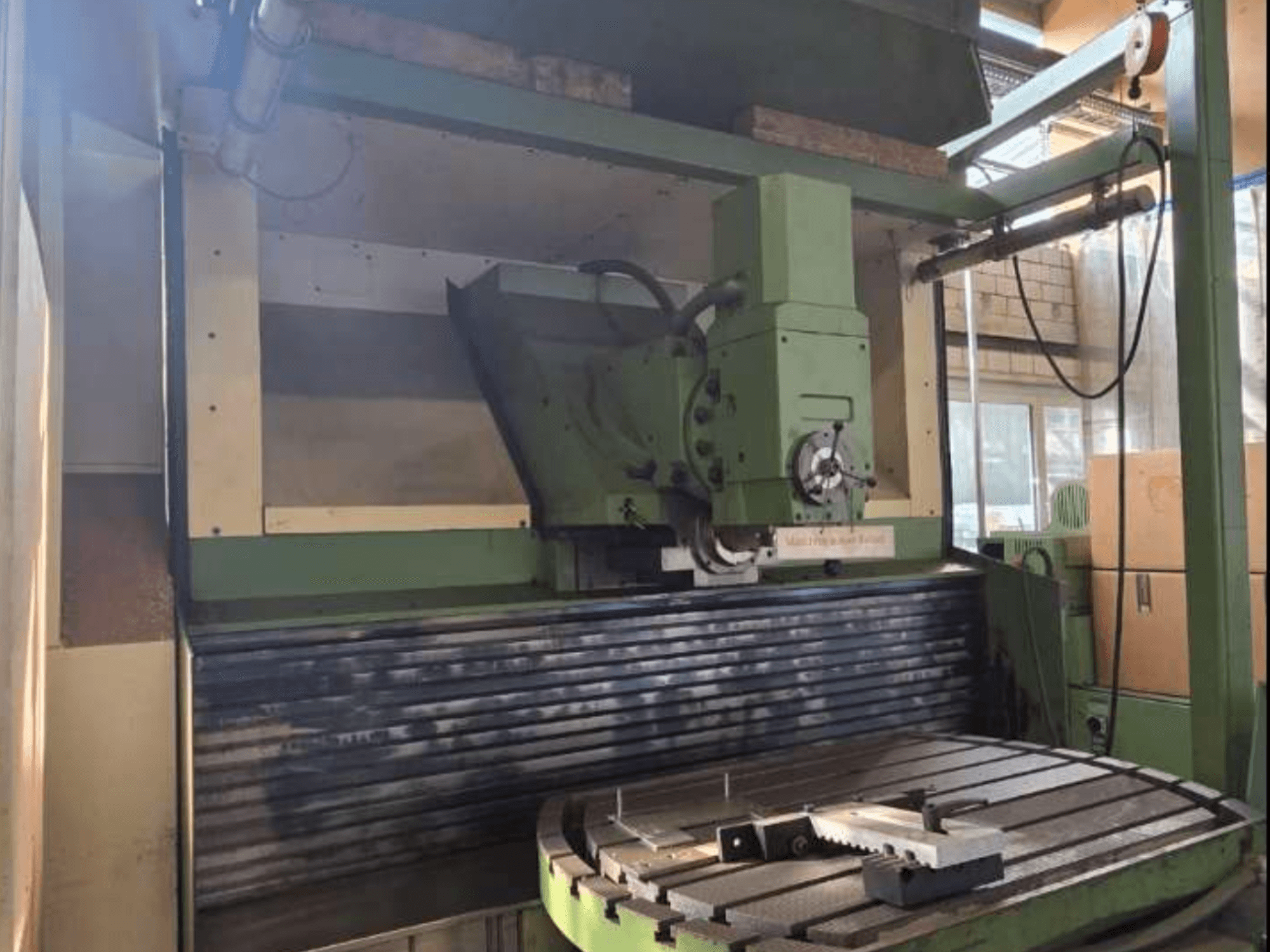

MAHO - MH 1000 C/ADE-MIL-MAH-1985-00001

Interface de ferramentas ISO 50
Curso de fresagem do fuso vertical mm 100
Gama de velocidades do fuso rpm 20-4000
Controlo da velocidade do fuso % 80-120
Velocidade de avanço X Y Z mm/min 1-4000
Força de alimentação X Z N 8000
Força de alimentação Y N 24000
Avanço rápido m/min 10
Controlo do avanço e da velocidade rápida % 0-140
Diâmetro da mesa mm 1250
Comprimento da mesa mm 800
Furo central mm 42 H7
Ranhuras em T 7
Distância entre ranhuras em T mm 100
Ajuste manual em cruz mm 275
Rácio de indexação da mesa 1:120
Rotação da mesa por volta do volante graus 3
Rotação da mesa por divisão graus 2
Resolução de posicionamento graus 0,001
Incremento por divisão mm 0,026
Rotação da mesa no eixo X deg ±30
Rotação da mesa no eixo Y deg ±30
Rotação da mesa deg 360
Pressão de aperto da mesa bar 80
Carga máxima da mesa kg 800
Peso da mesa kg 1100
Tensão V 220/380
Frequência Hz 50
Carga total ligada kVA 36
Carga total com refrigerante kVA 41
Carga total com líquido de refrigeração e alternador de ferramentas kVA 46
Resolução de posicionamento mm 0,001
Horas de máquina aprox. h 29192
Condição atualmente inativa não em funcionamento
Documentação disponível manuais
Portas de proteção parcialmente desmontadas incluídas
Acessórios incluídos nenhum porta-ferramentas não incluído
Eixo da mesa um eixo manual apenas não referenciável erro presente
