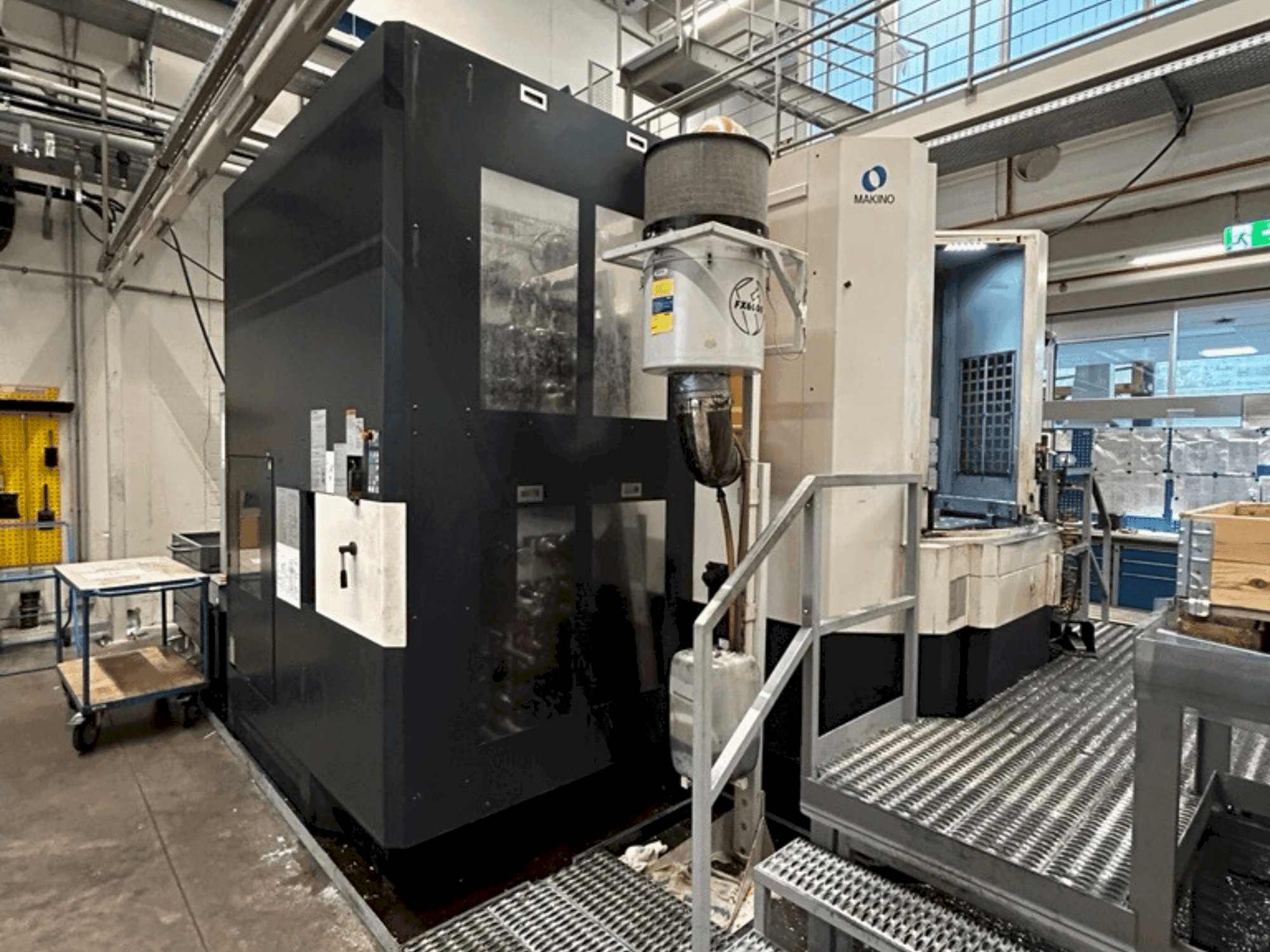

Makino - a81DE-MIL-MAK-2011-00001

Eixo B (mesa de paletes): 360° contínuo

Distância do centro da palete

• Ao centro do fuso: 80-880 mm

• Até à linha de medição do fuso: 50-1070 mm

Palete

• Tamanho: 630 × 630 mm

• Superfície: 24 × furos roscados M16 (opcional: ranhuras em T de 22 mm*)

• Altura da superfície da palete: 1300 mm

• Carga máxima da palete: 1200 kg (opcional: 1320 kg*)

Capacidade da peça de trabalho: Máximo Ø1000 × 1300 mm (diâmetro × altura)

Indexação

• Unidade de ângulo de indexação: 1° (360 posições)

• Tempo de indexação (90°/180°): 1,9/2,7 s (opcional: 1,6/2,3 s*)

Eixo

• Torque (25% ED/contínuo): 488/304 Nm

• Tempo de aceleração para 10.000 rpm: 3,8/1,4 s

• Lubrificação/arrefecimento: Óleo/ar / camisa

Taxas de alimentação

• Rápido: 50.000 mm/min

• Corte: 1-50.000 mm/min

Trocador automático de ferramentas (ATC)

• Capacidade de armazenamento de ferramentas: 40 ou 60 ferramentas

• Momento máximo da ferramenta: 45 Nm (somente com magazines de 97/137/186/242/300 ferramentas)

• Tempo de troca de ferramenta (ferramenta a ferramenta / cavaco a cavaco, MAS): 1.7 / 4.2 s

Pontos de apoio: 3

Magazine de ferramentas com 137 ranhuras.

Momento máximo de inclinação 45 Nm
