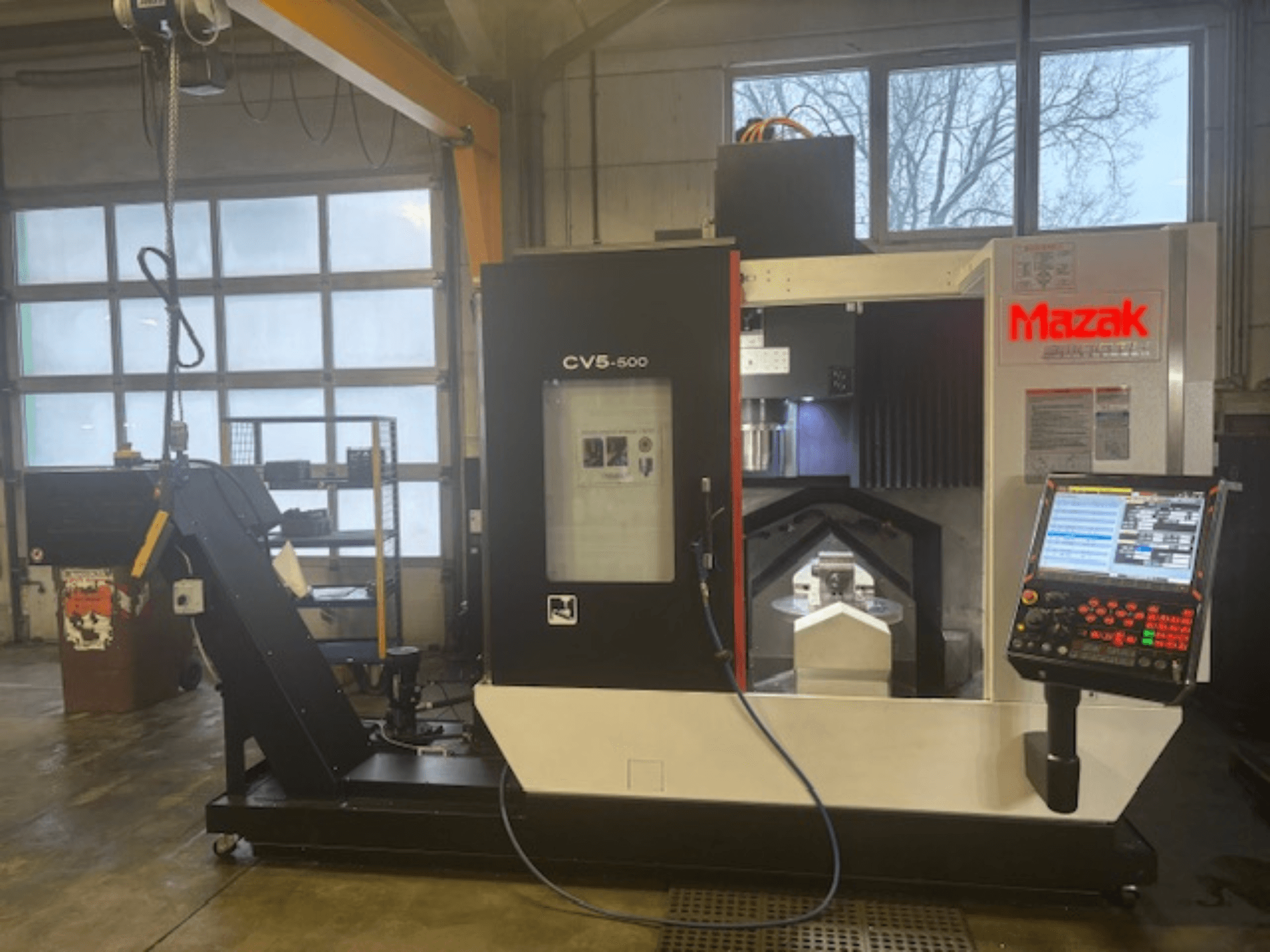

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Carga eléctrica

  • Potência aparente (40% de funcionamento): 45,5 kVA

  • Potência aparente permanente: 43,4 kVA

  • Ligação eléctrica: CA trifásica 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneumática

  • Pressão: 5-9 bar

  • Caudal: 26 l/min

  • Descarga de ar através do fuso: 345 l/min

• Fuso

  • Nariz do fuso: Cone íngreme 40°

  • Estágios da engrenagem: 2 estágios (elétrico)

  • Potência nominal (motor AC inverter): 18,5 kW (10% de serviço), 15,0 kW (25%), 11,0 kW (40% e contínuo)

  • Binário máximo: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); contínuo 57,3 Nm

• Eixos, avanços, rápidos

  • Número de eixos em funcionamento simultâneo: 5

  • Deslocação rápida X/Y/Z: 36 m/min

  • Deslocação rápida B/C: 30 min-¹

  • Avanços X/Y/Z: 36.000 mm/min

• Mesa

  • Diâmetro: 500 mm

  • Furos roscados: M16 × 2

  • Furo de referência: Ø50 mm H6 (+0,016 / -0,000 mm)

• Capacidade da peça de trabalho

  • Diâmetro máximo: 500 mm

  • Altura máxima: 320 mm

• Deslocações / Área de trabalho

  • Rotação/indexação do eixo B: 220° (±110°), 0,0001°

  • Rotação do eixo C: 360°

  • Distância entre o nariz do fuso e o tampo da mesa (horizontal): 50-520 mm

  • Distância nariz do fuso - centro da mesa (vertical): 95-565 mm

• Trocador automático de ferramentas

  • Posições da ferramenta: 30 (carregador opcional: 48)

  • Seleção: Aleatória, caminho mais curto

  • Porta-ferramentas: MAS BT 40 ou SK 40

  • Parafuso de tração: Tipo ANSI Yamagaxi

  • Diâmetro máximo da ferramenta: 80 mm (ocupada adjacente) / 125 mm (livre adjacente)

  • Comprimento máximo da ferramenta: 300 mm

  • Tempo de troca de ferramenta (chip-to-chip): 4.60 s

• Capacidades do tanque

  • Lubrificante de guia/parafuso de esferas: 1.80 l

  • Óleo hidráulico: 5,0 l

  • Líquido de arrefecimento do fuso: 26.0 l

  • Opção: 18.000 min-¹ líquido de arrefecimento do fuso (depósito de óleo): 60 l

  • Capacidade total do depósito: 320,0 l

Equipamento adicional

• Pacote de monitorização/sensorização

  • Entradas analógicas: 4 × 0-10 V

  • Entradas digitais: 8

  • ACC-SENSOR.1AXIS.10M: Acelerómetro de 1 eixo com cabo de 10 m

  • Sensor de potência ativa (Dimensões: 8105 × H85 mm)

  • Toolscope IP para calha DIN Rev.4

  • Funcionalidade de PC industrial no armário de controlo

  • Comunicação e controlo via HMI

  • PM: Monitorização da ferramenta e do processo

  • Deteção de quebra de ferramenta

  • Limite de desgaste com auto-aprendizagem

  • Faixas de tolerância fixas e dinâmicas

  • Estratégia de monitorização do desempenho do processo

  • Monitorização de colisões com todos os Goliog

  • Montagem em calha DIN no armário de comando

  • Dimensões: 812 × H90 × D62 mm

  • Documentação incluindo Toolscope

• Transportador de aparas (referência de dimensão fornecida: largura da máquina 3.365 mm incluindo transportador de aparas)
