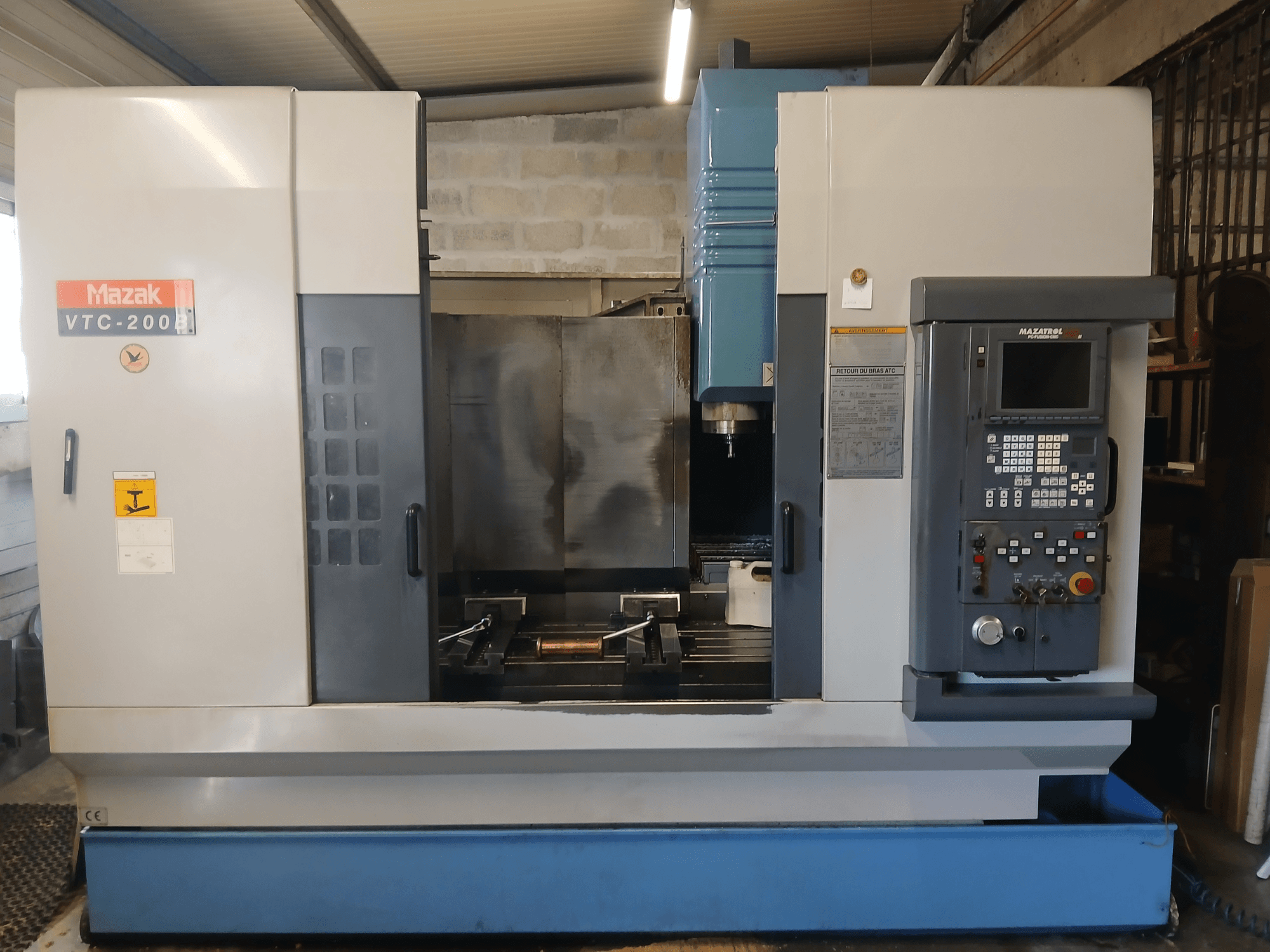

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

Capacidade de maquinagem:

• Fresagem (S45 JIS): 416 cm³/min

• Perfuração (S45 JIS): 25 mm

• Rosqueamento (S45 JIS): M24 x P3

Mesa:

• Tamanho: 1460 × 510 mm

• Ranhuras em T: 5

• Passo da ranhura em T: 100 mm

• Largura da ranhura em T: 18 mm

• Altura da mesa: 750 mm

Fuso:

• Nariz do fuso para a mesa: Máximo 690 mm / Mínimo 180 mm

• Centro do fuso à coluna: 530 mm

Motor do fuso:

• 10 min: 15 kW

• 30 min: 11 kW

• Contínuo: 7,5 kW

• Binário máximo: 98 Nm

Avanço rápido:

• X: 30 m/min

• Z: 30 m/min

Taxa de avanço de corte:

• X: 8 m/min

• Z: 8 m/min

Trocador de ferramentas:

• Tipo de ferramenta: CAT40

• Ø máx. da ferramenta com ferramenta adjacente: 80 mm

• Ø máx. da ferramenta sem ferramenta adjacente: 110 mm

• Comprimento máximo da ferramenta: 350 mm

• Tempo de troca de ferramenta (chip-to-chip): 4.7 s

Sistema de refrigeração:

• Tanque: 300 L

• Pressão: 0,5 kg/cm²

• Caudal: 20 L/min

Dados eléctricos:

• Potência instalada: 22,7 kVA

Alimentação de ar:

• Pressão: 5 kg/cm²

• Consumo: 140 L/min

Equipamento de série:

• Caixa completa

• Refrigeração através do fuso

• Medição automática do comprimento da ferramenta

• Controlo adaptativo do avanço

• Monitorização do tempo de vida da ferramenta

• Deteção de quebra de ferramenta

• Interface RS-232C

• Interface PCMCIA

• Leitor de disquetes de 3,5

• Máquina compatível com CE

• Preparação do transportador lateral de limalha

Nota: A máquina está preparada para um transportador lateral de limalha (transportador não incluído)
