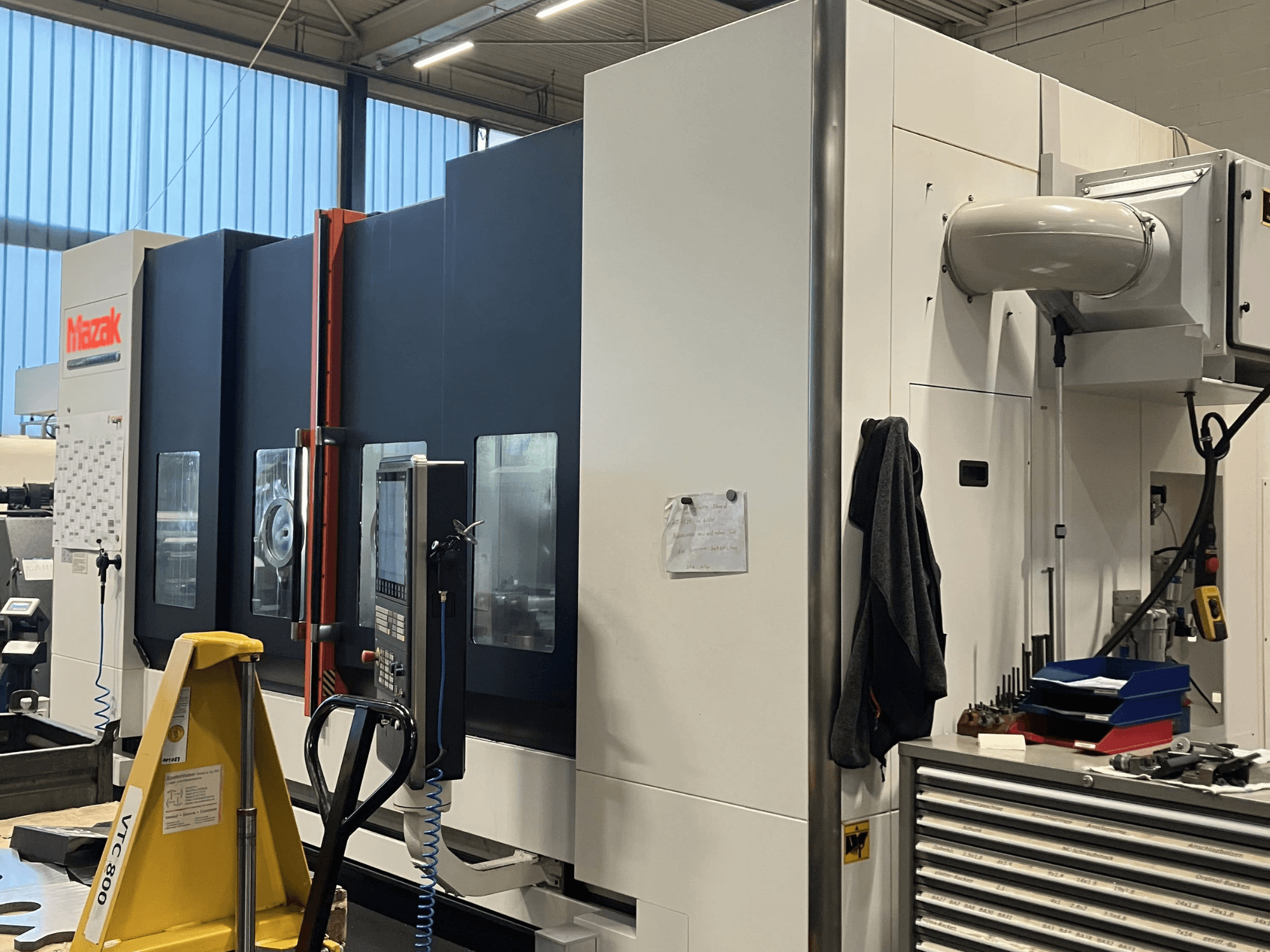

Mazak - VTC 800/30 SRDE-MIL-MAZ-2016-00002

• Viagens

  • Tamanho da mesa: 3.500 x 820 mm

  • Eixo B: +110 graus

  • Distância mínima entre o nariz do fuso e o tampo da mesa: 140 mm

  • Distância máxima entre o nariz do fuso e o tampo da mesa: 860 mm

• Fuso de trabalho

  • Porta-ferramentas de cone acentuado (cone de 40° não incluído na encomenda de ferramentas 155 HSK)

  • Velocidades de avanço

  • Velocidade de deslocação rápida X/Y/Z: 50 m/min

• Mesa de trabalho

  • Largura da ranhura em T: 18 mm

  • Número de ranhuras em T: 7

  • Espaçamento entre ranhuras em T: 100 mm

  • Altura da mesa em relação ao chão: 870 mm

• Trocador de ferramentas

  • Posições da ferramenta: 30 (standard) / 48 (opcional)

  • Seleção da ferramenta: caminho mais curto

  • Haste da ferramenta: conicidade acentuada 40°

  • Com posições adjacentes ocupadas: 80 mm

  • Com as posições adjacentes livres: 130 mm

  • Peso total de todas as ferramentas do carregador: 150 kgf

  • Tempo de cavaco a cavaco: 4.7 s

• Utilitários

  • Tensão de ligação: 380/400/415 V +10%

  • Frequência de ligação: 50/60 +1 Hz

  • Pressão do ar: 5-9 bar

  • Caudal de ar: 260 l/min

  • Capacidade do depósito: 500 L

Equipamento adicional

• Sistema de extração AirFresh FMN V12 (instalado em ambos os lados e ligado a um sensor de porta)

• Suporte de montagem para funcionamento vertical da mesa rotativa

• 2x dispositivos de pré-ajuste de ferramentas integrados Renishaw TS27R

• Peças de reposição:

  • Motor do eixo Y para o depósito de ferramentas

  • Motor do deslocador do eixo linear

  • Motor do deslocador do eixo rotativo

  • Cilindro para unidade giratória
