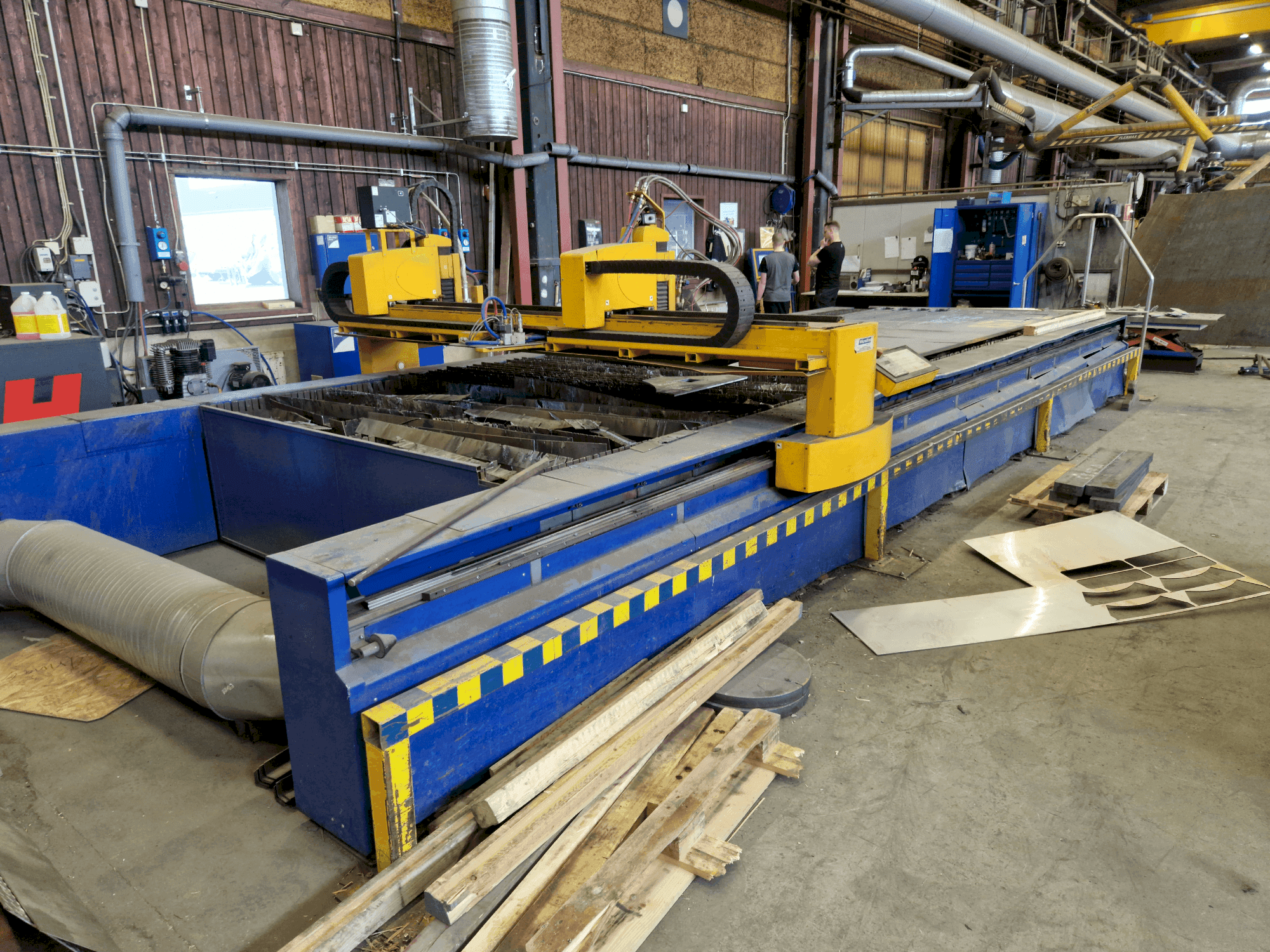

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Número de portais: 1

• Número de eixos Z: 2

• Número de queimadores: 2

• Espessura máxima de corte: 50 mm

• Velocidades de trabalho: 0-100 mm/s

• Campo de trabalho - movimento longitudinal: 7500 mm

• Campo de trabalho - movimento transversal: 2500 mm

• Campo de trabalho - movimento vertical (plasma): 150 mm

• Campo de trabalho - movimento vertical (gás): 200 mm

• Campo de trabalho - movimento vertical (gás-rotador): 200 mm

• Cabeça de perfuração BEM 12 movimento vertical: 80 mm

• Largura máxima da zona de trabalho: 4000 mm

• Comprimento máximo da zona de trabalho: 35.000 mm

• Desvio máximo longitudinal: 0,5 mm / 3000 mm

• Desvio máximo transversal: 0,5 mm / 2500 mm

• Cobertura eléctrica (parte mecânica): IP 43

• Accionamentos (técnica de controlo):

  • Eixo longitudinal: 2 × DCM 6C 30/14 A1

  • Eixo transversal: 2 × DCM 3B 35/06 A1

  • Eixo vertical: 2 × DCM 2C 30/03 B1

• Relações de transmissão:

  • Eixo longitudinal (correia): i = 14,81483886 mm/rot

  • Eixo transversal (correia): i = 13.33335498 mm/rot

  • Eixo vertical (correia + parafuso): i = 2 mm/rot

• Temperatura ambiente: 5-40 °C

• Humidade relativa máxima do ar: 90% a 20 °C

• Pressão atmosférica: 84-107 kPa

• Poeiras: 200 mg/m³

• Tipo de ambiente: Comum (STN 330300, exceção temperaturas operacionais N32)

Equipamento adicional

• Fonte de plasma: 1 × HPR 260 AGC (58 mm)

• Queimador de gás: 1 × acetileno (Bir), incluindo o rotativo de gás

• Cabeça de perfuração: BEM 12
