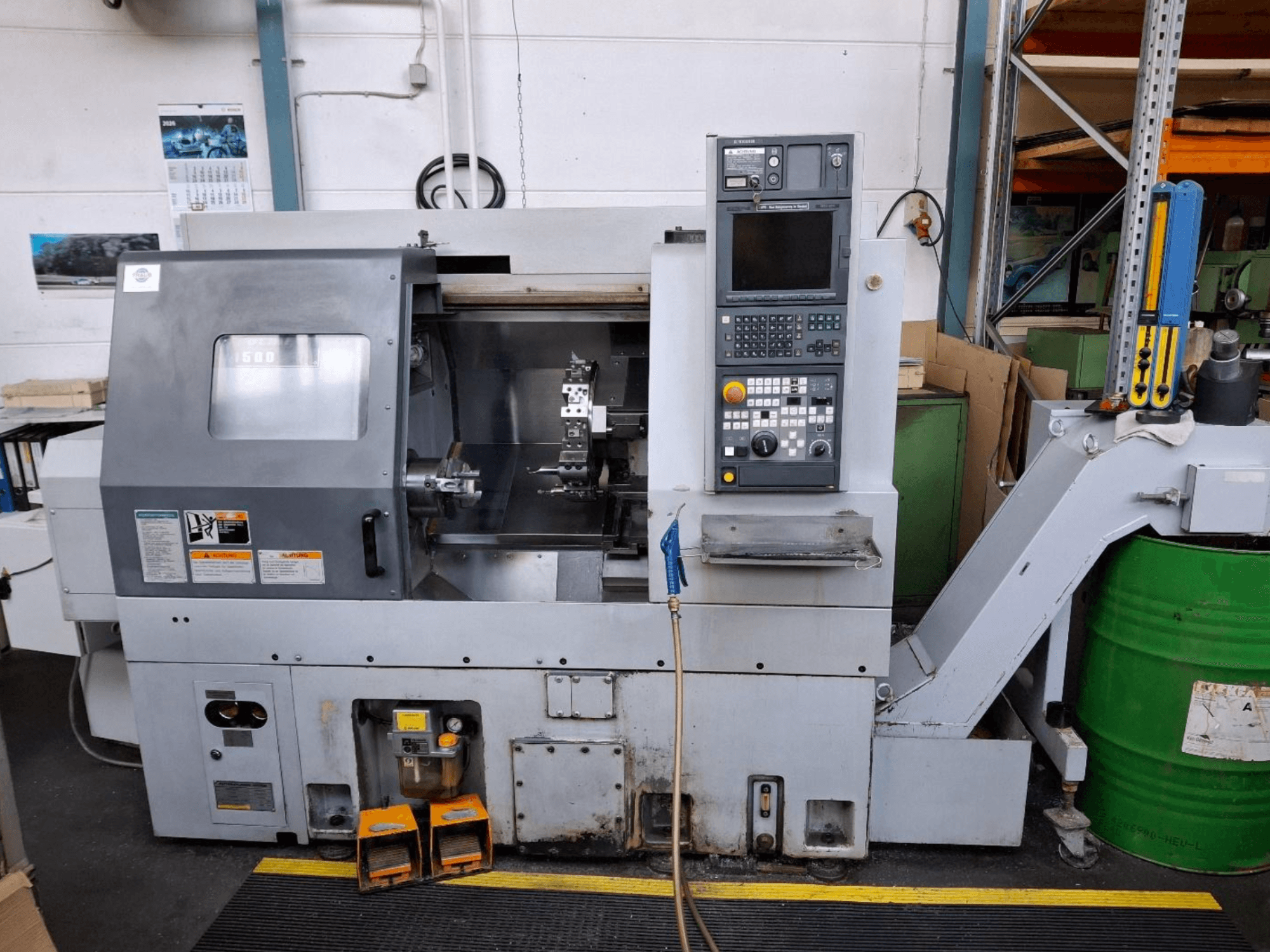

Torneiro horizontal fabricado em 2003. Este MORI SEIKI CL 1500 T possui um mandril de potência Kitagawa e inclui um cabeçote móvel, sistema de medição de ferramentas e suportes de ferramentas. Com horas de produção de 1523, esta máquina oferece um desempenho fiável para aplicações de torneamento. Se pretende obter capacidades de torneamento de alta qualidade, considere a máquina MORI SEIKI CL 1500 T que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: MORI SEIKI
- ano: 2003
- MODELO: CL 1500 T
- horas de produção: 1523
- tipo de aplicação: Tornear
- Localização: Alemanha
- tipo de máquina: Tornos horizontais
Informação Técnica - MORI SEIKI CL 1500 T
Dimensões
- Altura da máquina: 1810 mm
- Comprimento da máquina: 1990 mm
- Peso da máquina: 3390 kg
- Largura da máquina: 1640 mm
Movimento
- Número de eixos: 2
- Percurso do eixo X: 245 mm
- Percurso do eixo Z: 570 mm
Especificação Técnica
- Fuso contrário: Não
- Ferramentas acionadas: Não
- Potência do fuso: 7.5 kW
- Velocidade do fuso: 6000 RPM
Informações adicionais
Controlo: MSG-805 V (MAPPS)
Diâmetro máximo de rotação: 510 mm
Diâmetro de torneamento recomendado: 176 mm
Diâmetro máximo de maquinação: 420 mm
Comprimento máximo de torneamento: 570 mm
Ponta do fuso: A2-5
Furo do fuso: 43 mm
Diâmetro do rolamento do fuso: 80 mm
Capacidade da barra: 33 mm
Servo motor do eixo X: 1,5 kW
Servomotor do eixo Z: 2,0 kW
Deslocação rápida do eixo X: 24 m/min
Deslocamento rápido do eixo Z: 24 m/min
Faixa de taxa de alimentação: 0 - 1.260 mm/min
Resolução: 0,001 mm
Precisão de posicionamento no eixo X: 0,004 mm
Precisão de posicionamento do eixo Z: 0,004 mm
Repetibilidade do eixo X: ±0,003 mm
Repetibilidade do eixo Z: ±0,003 mm
Diâmetro da fresa do cabeçote móvel: 85 mm
Cone do cabeçote móvel: MT4
Curso da fresa do cabeçote móvel: 120 mm
Curso do cabeçote móvel: 340 mm
Tamanho da ferramenta externa: 20 × 20 mm
Capacidade da barra de mandrilamento interna: Ø32 mm
Número de estações da torre: 12
Tempo de Indexação da Torre: 0,7 seg
Força de aperto da torre: 2300 Nm
Diâmetro de acoplamento do índice: 180 mm
Lógica de direção automática da torre: Sim
Capacidade do tanque de refrigerante: 150 L
Taxa de fluxo da bomba de refrigerante: 13 L/min
Lubrificação central automática: Sim
Alimentação eléctrica: 400 V / 3 fases / 50 Hz
Tensão de controlo: 200 V AC / 24 V DC
Carga ligada: 17,3 kVA
Mandril: Mandril hidráulico Kitagawa B-206 A5
Cabeçote móvel: Hidráulico
Pré-ajuste da ferramenta: Incluído
Porta-ferramentas: Incluído
Interruptor de pé duplo: Incluído
Bomba de refrigerante reforçada: 20 L/min
Pressão da bomba de refrigerante reforçada: 5 bar
Potência do motor da bomba de refrigeração reforçada: 1,1 kW
Transportador de aparas: opcional, não incluído
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
