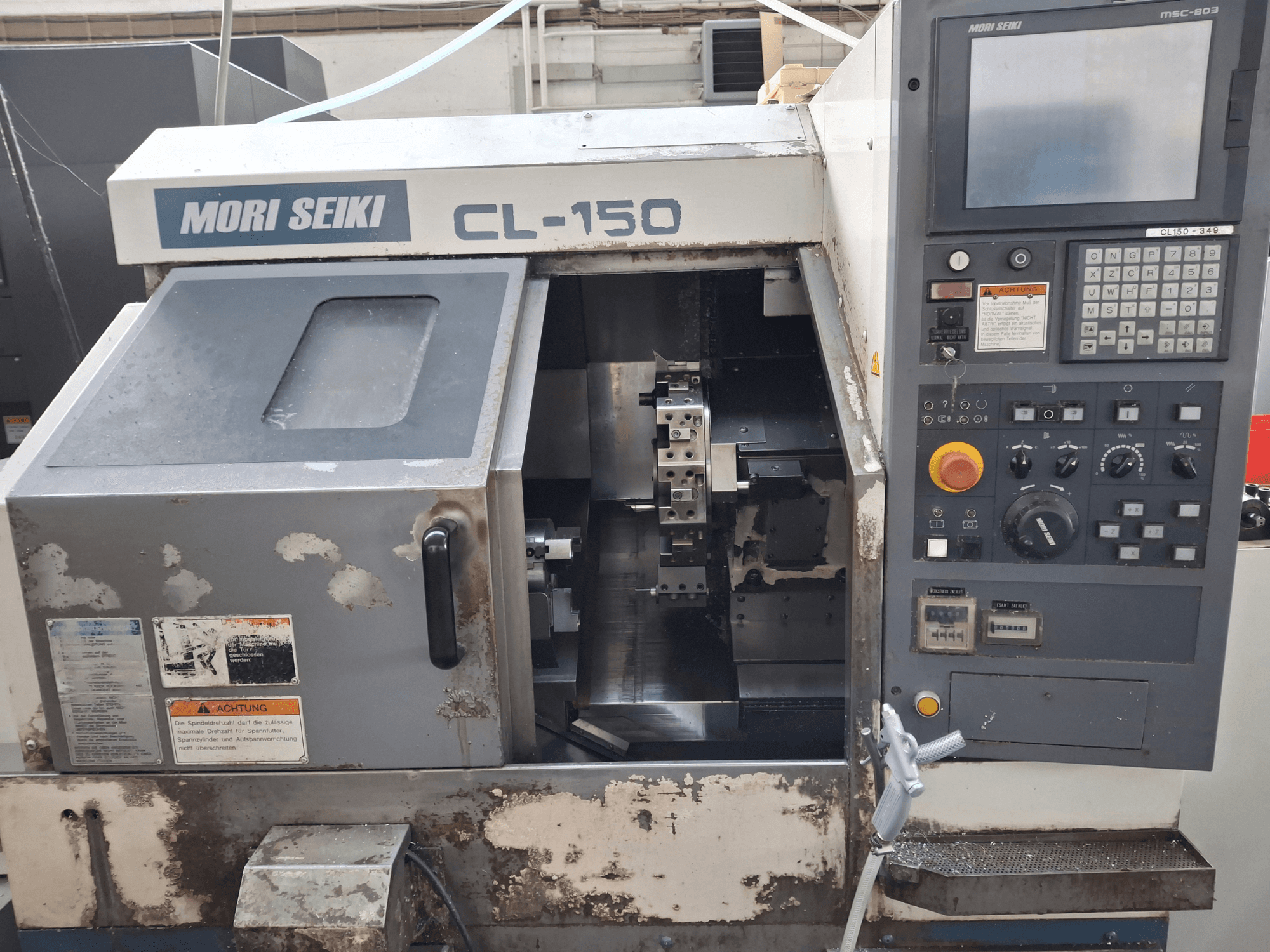

MORI SEIKI - CL 150DE-TUR-MOR-1998-00001

Unidade de controlo com defeito: Pelo menos perda de dados ou placa de circuito danificada (diagnóstico não verificado)

• Balanço sobre a cama: 515 mm

• Diâmetro máximo de viragem: 400 mm

• Diâmetro de torneamento padrão: 176 mm

• Comprimento de torneamento padrão: 150 mm

• Comprimento máximo de torneamento: 303 mm

• Altura do centro do fuso: 950 mm

• Nariz do fuso: A2-5

• Furo do fuso: 43 mm

• Diâmetro interno do rolamento do fuso: 80 mm

• Diâmetro do mandril padrão: 169 mm

• Tamanho da ferramenta para ferramentas externas e de facear: 20 x 20 mm

• Número de torres: 1

• Número de estações da torre: 12

• Tempo de indexação da torre: 0,7 seg

• Força de aperto da torre: 2300 Nm

• Diâmetro do acoplamento de indexação: 180 mm

• Lógica de seleção automática de ferramentas: Sim

• Potência do motor do eixo X: 1,5 kW

• Potência do motor do eixo Z: 2,0 kW

• Taxa de alimentação manual: 0 - 1260 mm/min

• Taxa de alimentação programável: 0,001 - 500 mm/rev

• Deslocamento rápido do eixo X: 30 m/min

• Deslocamento rápido do eixo Z: 30 m/min

• Resolução de posicionamento: 0,001 mm

• Capacidade do tanque de refrigeração: 123 l

• Capacidade da bomba de refrigeração: 13 l/min

• Lubrificação: Lubrificação central automática

• Alimentação eléctrica: 380 V / 3 fases / 50 Hz

• Tensão de controlo: 200 V AC / 24 V DC

• Carga ligada: 20 kVA

• Potência nominal: 23 kVA

• Corrente de carga total: 67 A

• Corrente nominal do motor do fuso: 74 A

• Capacidade de interrupção: 5 kA

• Frequência: 50 Hz

• Tensão: AC 200 V

• Fase: 3
