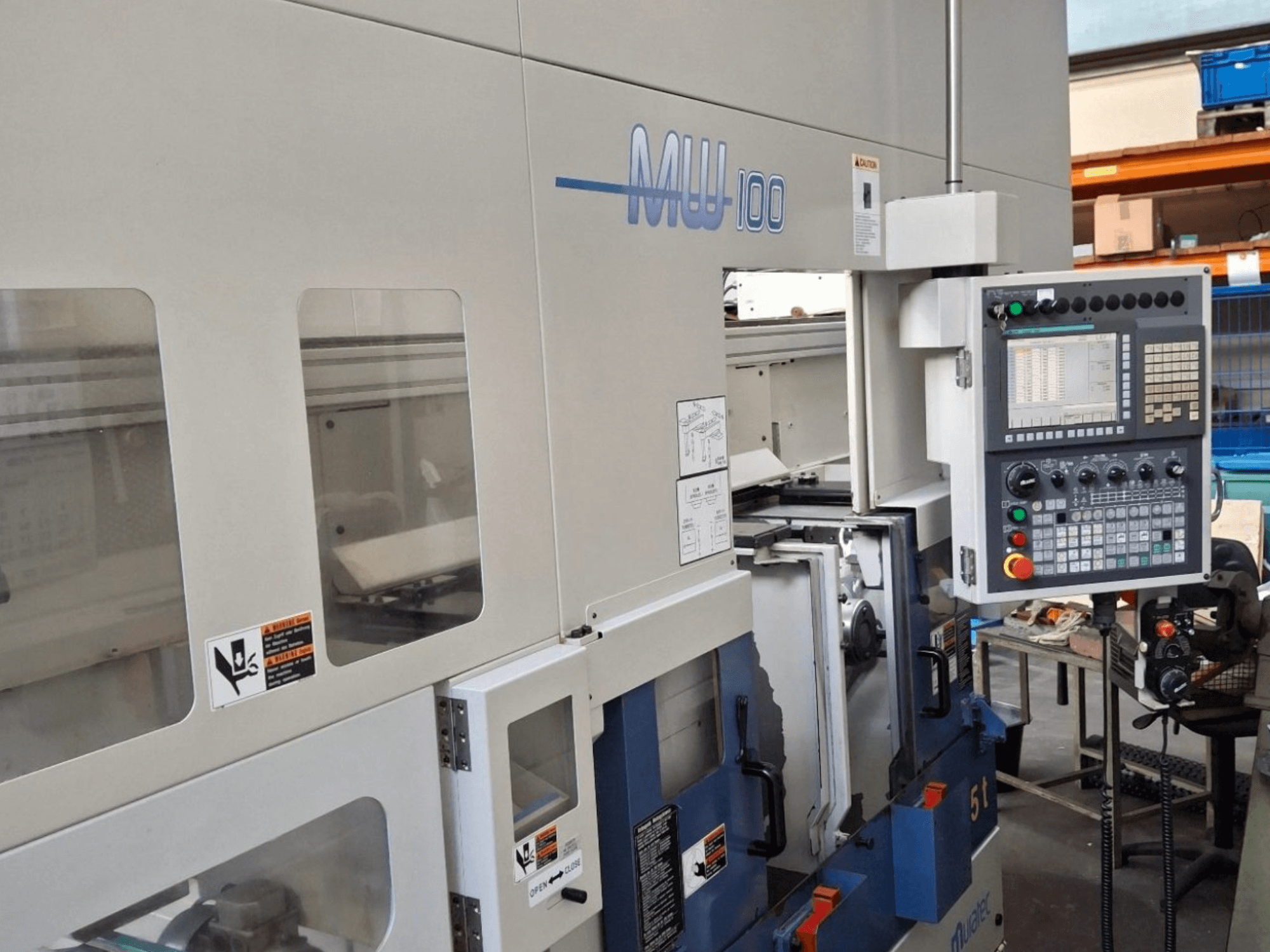

Muratec - MW 100 GTDE-TUR-MUR-2012-00001

• Modelo de controlo: FANUC 31i-TA

• Distância entre fusos: 340 mm

• Diâmetro máx. Diâmetro de oscilação: 295 mm

• Diâmetro máx. Diâmetro de rotação: 168 mm

• Comprimento máx. Comprimento de torneamento: 145 mm

• Ponta do fuso: JIS A2-5

• Diâmetro máx. Diâmetro do mandril: 165 mm (6")

• D.I. do rolamento do fuso: 80 mm

• Deslocação rápida do eixo X: 24 m/min

• Deslocação rápida do eixo Z: 24 m/min

• Número de torres: 2

• Estações da torre: 8

• Tamanho da haste da ferramenta: 20 x 20 mm

• Diâmetro máx. Diâmetro da broca: 40 mm

• Tempo de Indexação da Torre: 0,2 seg

• Diâmetro máx. Diâmetro da peça de trabalho: 80 mm

• Máx. Comprimento da peça de trabalho: 60 mm

• Diâmetro do curso do mordente: 12 mm

• Peso máx. Peso da peça de trabalho (por mão): 2,0 kg

• Tempo de carregamento padrão: 4,5 seg.

• Tempo mínimo de maquinação: 16 seg.

• Curso do eixo X do carregador: 1.420 + 1.420 mm

• Curso do eixo Y do carregador: 435 mm

• Curso do eixo Z do carregador: 135 mm

• Gama de rotação manual do carregador (eixo alfa): 180°

• Velocidade de rotação do ponteiro do carregador: 0,4 seg. / 180°

• Deslocação rápida do carregador no eixo X: 150 m/min

• Eixo Y do carregador de deslocação rápida: 120 m/min

• Eixo Z do carregador de deslocação rápida: 55 m/min

• Capacidade de paletes: 14

• Altura máx. Altura máxima de empilhamento: 450 mm

• Faixa de diâmetro da peça de trabalho: 30 - 160 mm

• Peso máx. Peso da peça de trabalho por palete: 40 kg

• Área útil da máquina (com acessórios): 3.300 x 2.380 mm

• Carga ligada: 30 kVA

• Sistemas de carregador de portais: 2

• Calhas de peças para peças de inspeção: 2

• Mandris de potência hidráulica: 2 x SMW Autoblok BHM 165, 6"

• Cilindro hidráulico (esquerdo): SMW SIN-S 100

• Cilindro hidráulico (direito): SMW VNK 70/37

• Monitorização da presença da peça de trabalho controlada por ar: Sim

• Monitorização da fixação da peça de trabalho: Ambos os lados

• Posições de orientação do fuso: 4 (Ambos os lados)

• Refrigeração através do mandril: Ambos os lados

• Capacidade da bomba de refrigeração automática: 200 l

• Torres de 8 estações: 2

• Luz da torre de sinalização: Sim

• Preparação para extração de névoa de óleo: Sim

• Paragem automática da máquina: Sim

• Lubrificação Central Automática: Sim

• Interface RS232C: Sim

• Transformador externo: Sim

Opcional:

• Tipo de carregador de pórtico: Carregador de pórtico de 3 eixos

• Transportador de aparas
