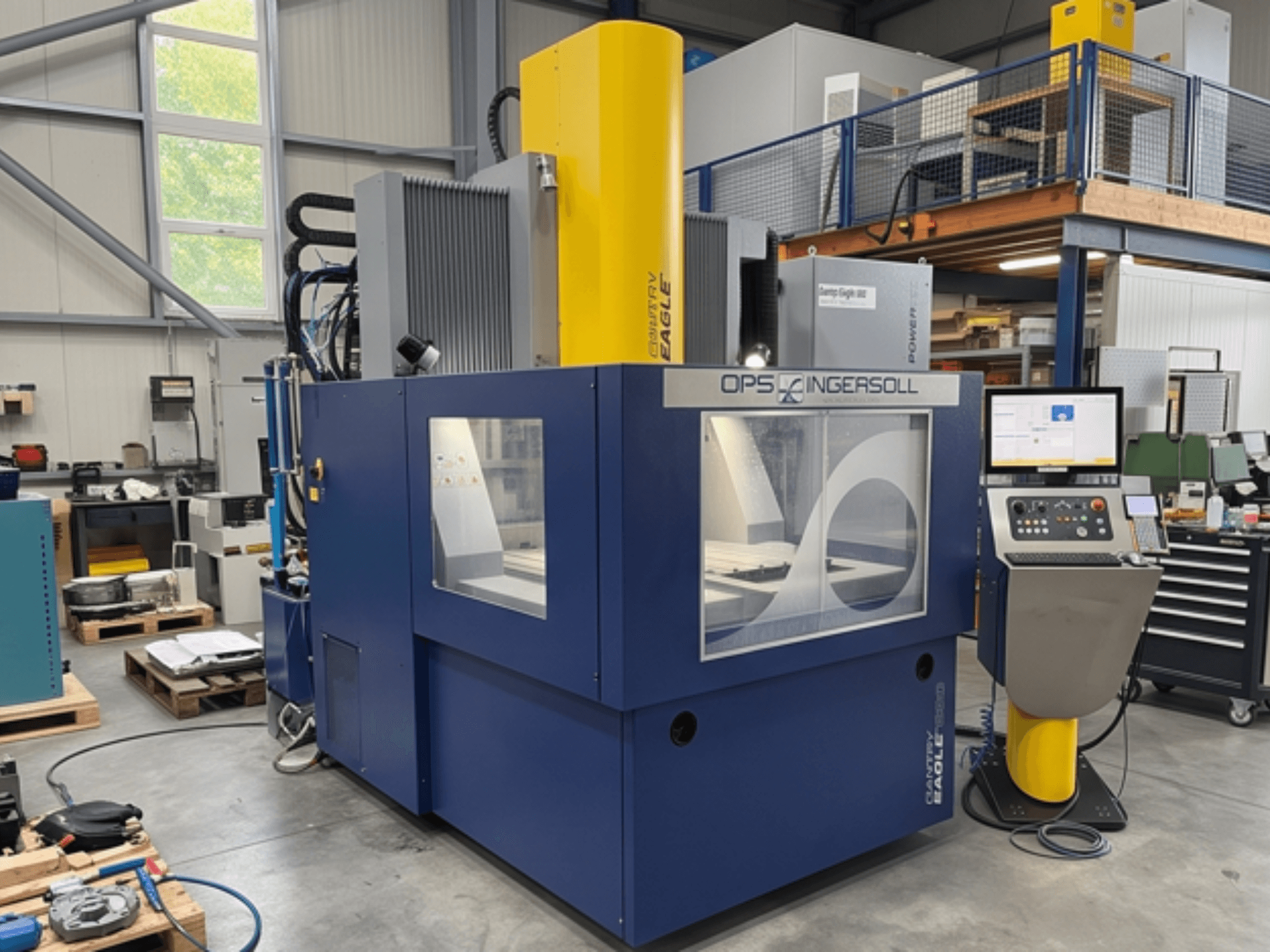

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Sistema de controlo: Eagle Powertec PC/NC Steuerung 3060 (ecrã tátil de 22", programação com tecnologia Multiprog Powertec, programação rápida Powertec 2 Easy Burn, Powertec Handheld, interfaces Ethernet e USB, manutenção remota via MultiControl)

- Gerador de acabamento de precisão: Eagle Powertec PT60

- Velocidade do eixo Z: Eagle Power Jump com velocidade por intervalos de 18 m/min no eixo Z

- Curso X / Y / Z: 880 x 1360 x 700 mm

- Distância mesa/mandril mín./máx.: 440 / 1140 mm

- Dimensões da mesa de trabalho: 1110 x 1610 mm (superfície de fixação da mesa recuada 50 mm em relação ao padrão)

- Altura dielétrica: 960 mm (Opção: 1000 mm)

- Tanque de trabalho telescópico especial (L x C x A): 1140 x 1640 x 1040 mm

- Carga máxima na cabeça: 300 kg

- Capacidade adicional de fluido dielétrico: 2000 l (total de 4800 l com tanque adicional e mangueiras de ligação)

- Trocador de elétrodos: EW30 (30 posições) / unidade base de 13 posições

- Sistema de medição: sistema de medição linear nos eixos X e Y (já incluído no eixo Z)

- Sistema de fixação de elétrodos: Hirschmann H5000 / Minifix (H8.11.20)

- Função de poupança de energia: ECOTEC

- Lavagem: Lavagem por pressão programável, ligação de sucção manual

- Sistema de filtragem: Filtro de cartão tipo vela de 32 m²

- Arrefecimento: Unidade de rearrefecimento por compressor

- Tensão de alimentação: 400 V 3 fases / 50 Hz

- Tensão de controlo: 24 VCC

- Fusível máx.: 32 A

- Consumo de energia: 20 kVA

- Peso total: aprox. 12 500 kg (Base da máquina: 10 000 kg, Pórtico: 2 500 kg, Depósito adicional: 1 100 kg)

- Características adicionais: Eixo C sem mandril, sistema de extinção de incêndios a CO₂, placa com ranhuras em T para montagem de elétrodos de grandes dimensões, sapatas da máquina, preparação para bocal externo de extração de névoa de erosão, amortecedor de incêndio, acabamento com tinta estrutural em Azul Cobalto (RAL 5013), Telegrey (RAL7045) e Amarelo Rape (RAL1021)
